在智能家居领域，加湿器作为提升生活品质的小家电，其电源方案的稳定性与效率至关重要。芯茂微电子的LP2178A凭借其高集成度与优异性能，成为非隔离5V200mA加湿器电源的理想选择。本文将深入剖析基于LP2178A的加湿器电源方案，涵盖技术规格、典型电路图、电路板实物图以及BOM清单等关键信息。

技术规格：精准适配加湿器需求

LP2178A专为小功率DC-DC转换设计，其技术规格完美契合加湿器的电源需求：

    输入电压范围：90VAC~265VAC，覆盖全球主流电网，确保加湿器在不同地区稳定运行。

    输出电压：4.6V~5.4V，典型值为5V，满足加湿器电机与控制电路的供电要求。

    输出电流：200mA，可提供最大1W的输出功率，足以驱动小型加湿器的超声波雾化模块。

    效率：在115VAC输入时，效率可达62%，在230VAC输入时效率为61.64%，高效转换减少能量损耗，降低运行成本。

    待机功耗：小于100mW，符合节能标准，减少待机能耗。

    纹波与噪声：小于100mV，确保加湿器运行时电源输出稳定，避免干扰雾化效果。

    过流保护：350mA自动重启保护，防止电机短路或过载损坏电源芯片。

    工作温度：0℃~75℃，适应家庭环境的温度变化，确保加湿器全年稳定运行。

典型电路图：简洁高效的设计

LP2178A的典型电路图如下所示：

电路说明：

    AC输入：通过整流桥将交流电转换为直流电，输入电压范围为90VAC~265VAC。
    滤波电容：使用220μF/16V电解电容进行输入滤波，减少纹波。
    LP2178A：核心芯片，负责将输入直流电压转换为稳定的5V输出。
    输出电容：使用2.2μF/400V电解电容进行输出滤波，确保输出电压稳定。
    5V输出：直接连接到加湿器的雾化模块和其他控制电路。

电路板实物图：紧凑的PCB设计

LP2178A的电路板实物图如下：

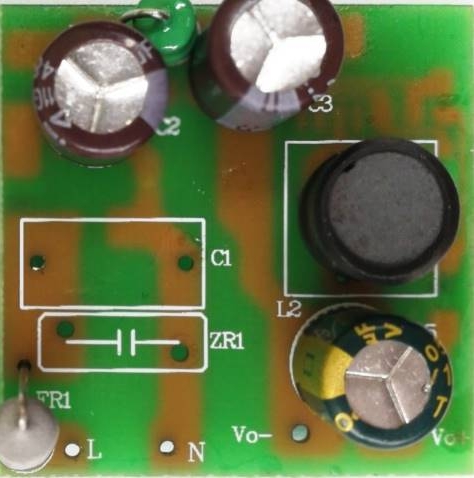

顶部视图：

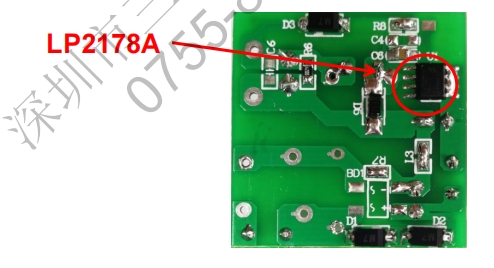

底部视图：

电路板说明：

    尺寸：电路板尺寸为30mm×50mm，紧凑设计适合小型加湿器。
    布局：关键元件如LP2178A、滤波电容和输出电容布局合理，减少寄生效应。
    散热：LP2178A下方有大面积铜箔散热，确保在满载时温度不超过120℃。

BOM清单：详细物料清单

以下是基于LP2178A的加湿器电源方案的BOM清单：

性能测试：关键指标实测数据

1. 效率测试

    90VAC输入：效率为62.0%，功耗为67mW。
    115VAC输入：效率为65.7%，功耗为755mW。
    230VAC输入：效率为64.87%，功耗为1520mW。
    264VAC输入：效率为60.49%，功耗为1620mW。

2. 纹波测试

    115VAC输入，满载：纹波为48mV。
    230VAC输入，满载：纹波为28mV。
    264VAC输入，满载：纹波为40mV。

3. 动态负载测试

    90VAC输入，10%~90%负载变化：输出电压波动范围为4.64V~5.20V。
    264VAC输入，10%~90%负载变化：输出电压波动范围为4.56V~5.20V。

4. 温度测试

    90VAC满载：LP2178A温度为94℃，温升19℃。
    230VAC满载：LP2178A温度为101℃，温升26℃。
    264VAC满载：LP2178A温度为110℃，温升35℃。

设计建议与注意事项

1. 散热设计

    LP2178A在满载时温度较高，建议在芯片下方增加大面积铜箔散热。
    在高温环境下，可考虑增加小风扇辅助散热。

2. 滤波设计

    输入滤波电容和输出滤波电容的选型对纹波抑制至关重要，建议选择高质量的电解电容。
    在PCB设计中，确保滤波电容的布局靠近LP2178A，减少寄生电感。

3. 保护功能

    LP2178A内置过流保护功能，但在设计中建议增加外部保险丝，提供双重保护。
    为防止雷击损坏，可在输入端增加压敏电阻。

总结

LP2178A凭借其高集成度、高效能转换和优异的稳定性，成为非隔离5V200mA加湿器电源的不二之选。通过本文提供的技术规格、典型电路图、电路板实物图及BOM清单，工程师可以快速实现稳定可靠的加湿器电源设计。
