在现代家电设计中，电源方案的选择对于产品的性能和可靠性至关重要。以豆浆机为例，其电源模块不仅要提供稳定的电压和电流，还要具备高效能、低噪音和良好的散热性能。本文将详细介绍如何使用LP2178B芯片设计一款5V400mA输出的豆浆机电源方案，以替代传统的AP8506方案。

产品规格

LP2178B是一款高性能的降压型DC-DC转换器，专为小家电电源设计。其主要规格如下：

    输入电压范围：90VAC~265VAC，适应全球不同电网电压。
    输出电压：4.6V~5.4V，典型值为5V，满足豆浆机的5V供电需求。
    输出电流：400mA，最大过流保护值为660mA，确保设备在过载时的安全。
    效率：在115VAC输入时，效率可达60%以上，有效降低能耗。
    纹波电压：<100mV，确保电源输出的稳定性，减少噪音对豆浆机性能的影响。
    工作温度范围：0℃~50℃，适应家庭环境下的正常使用。

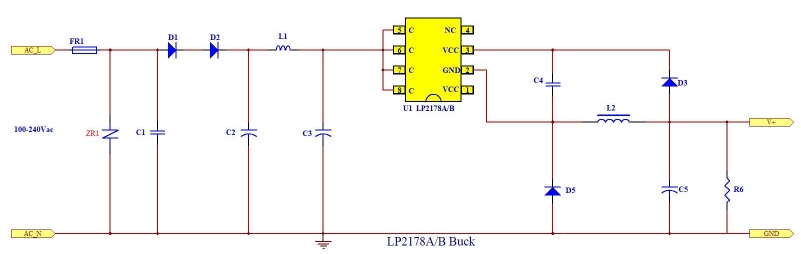

电路原理图

LP2178B的电路设计简洁高效，以下是其典型应用电路原理图：

电路说明：

    输入滤波：通过C2、C3等电解电容对输入的交流电压进行滤波，减少电网噪声对电源的影响。

    整流桥：使用D1、D2、D3等二极管组成整流桥，将交流电转换为直流电。

    降压转换：LP2178B芯片为核心部件，通过电感L1和电容C4、C5等外围元件实现降压功能，将高电压直流电转换为稳定的5V输出。

    过流保护：当输出电流超过660mA时，芯片内部的过流保护机制将启动，自动重启电路，保护电源和负载设备。

    输出滤波：通过C4、C5等电容对输出电压进行二次滤波，确保输出纹波小于100mV。

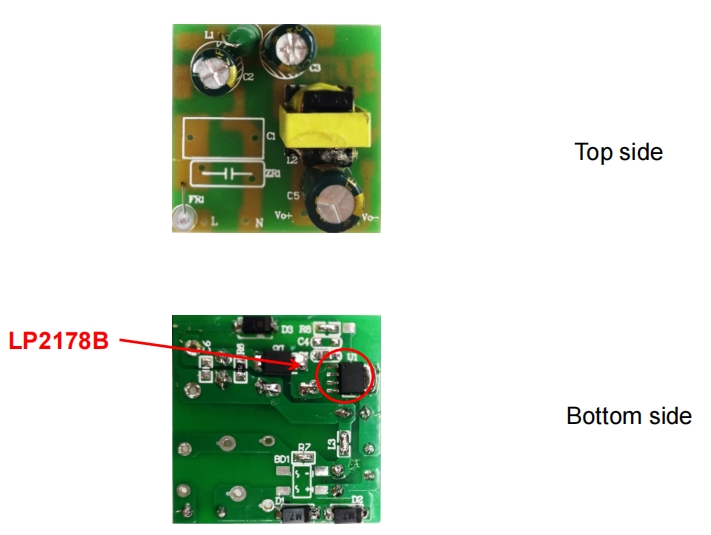

电路板实物

以下是LP2178B电源模块的电路板实物图，展示了其紧凑的布局和简洁的设计：

顶底部视图：

电路板特点：

    紧凑设计：所有元件均采用贴片封装，节省空间，适合嵌入式应用。
    散热良好：关键元件如LP2178B芯片和电感L1均设计在通风良好的位置，确保在高负载下也能保持稳定工作。
    可靠性高：电路板采用高质量的PCB材料，经过严格的老化测试，确保长期使用的可靠性。

BOM（物料清单）

以下是LP2178B电源模块的物料清单，详细列出了所有元件及其规格：

变压器参数

在LP2178B方案中，变压器的设计至关重要，以下是相关参数：

    型号：EE100.3*120T
    电感量：0.5mH
    额定电流：400mA
    工作频率：50Hz/60Hz
    绕组：初级绕组和次级绕组分别设计，确保高效的能量转换和良好的隔离性能。

变压器工作原理：

变压器通过电磁感应将输入的高电压转换为适合降压转换器处理的低电压。在本方案中，变压器将整流后的直流电压转换为适合LP2178B芯片处理的电压水平，从而实现高效的降压转换。

性能测试

1. 效率测试

在不同输入电压下，LP2178B电源模块的效率表现如下：

    90VAC/60Hz：效率为67.01%，损耗为44.0mW。
    115VAC/60Hz：效率为68.32%，损耗为42.0mW。
    230VAC/50Hz：效率为65.19%，损耗为50.0mW。
    264VAC/50Hz：效率为63.85%，损耗为48.0mW。

2. 纹波测试

在不同负载条件下，输出纹波电压如下：

    无负载：纹波电压为24mV~58mV。
    满载：纹波电压为40mV~50mV。

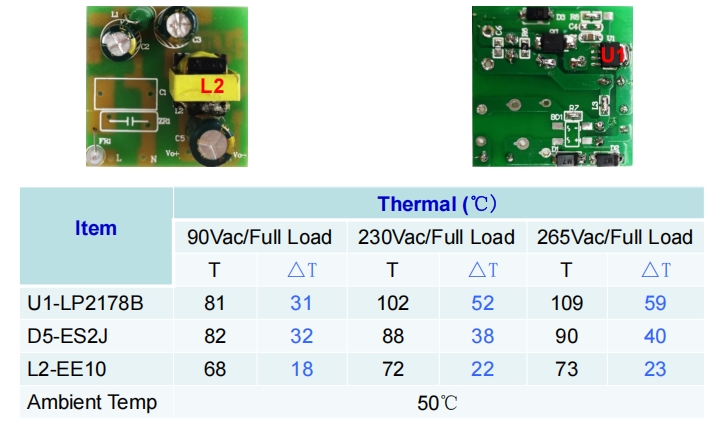

3. 温升测试

4. 动态负载测试

在输入电压为90VAC和264VAC时，负载从10%变化到90%的动态响应如下：

    90VAC/60Hz：输出电压在4.60V~5.80V之间变化，满足设计要求。
    264VAC/50Hz：输出电压在4.60V~5.80V之间变化，同样满足设计要求。

总结

LP2178B电源方案以其高效能、低噪音和稳定的输出性能，为豆浆机提供了一个理想的电源解决方案。通过精心设计的电路原理图、紧凑的PCB布局以及优化的元件选择，该方案不仅满足了豆浆机的供电需求，还具备良好的散热性能和高可靠性。与传统的AP8506方案相比，LP2178B方案在效率和稳定性方面表现更为出色，是现代小家电电源设计的优选方案。

如果您对LP2178B电源方案感兴趣，或希望了解更多技术细节，欢迎随时联系我们。
