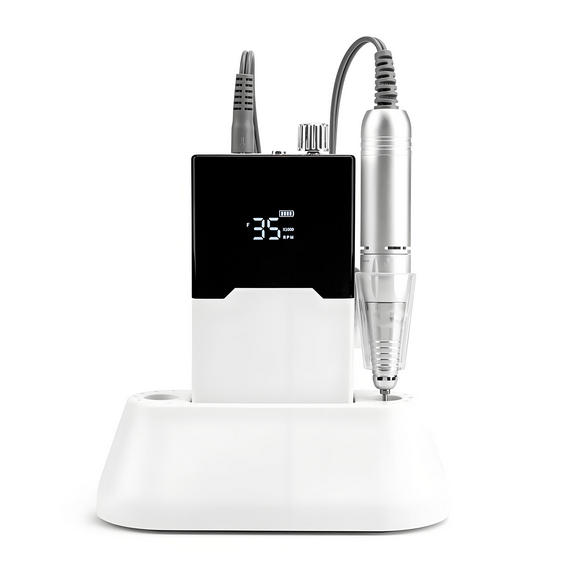

辉芒微电子（FMD）凭借“高集成 + 超低功耗 + 车规级可靠性”三大基因，为美甲磨甲器带来一次“芯片级”革新：一颗 MCU 完成“电机伺服 + 锂电管理 + 触摸滑调 + 智能保护”四大功能，整机待机电流 < 1 µA，PCB 面积缩小 45 %，成本直降 30 %。
• 辉芒微 8/32 位 MCU（集成 12-bit ADC、6 路 PWM、运放、LDO）
• 无刷直流电机（BLDC）
• 单节 3.7 V 500 mAh 锂电 + NTC
• 电容式触摸滑条（5 点）
• RGB 指示环 + 蜂鸣器
• USB-C 5 V 充电接口
• 触摸滑条 0–100 % 线性调速，滑动一次即可精准定位 30 000 rpm；
• 硬件 PWM 互补输出 + 死区插入，直接驱动半桥 MOSFET，省掉外置门极驱动器。
• 开机自检电机 KV 值，匹配“修甲型/卸甲型/抛光型”三种曲线；
• 轻触滑条 2 s 进入“AI 记忆”，下次开机自动调用用户习惯。
• 运行 120 µA/MHz，Standby 0.8 µA，Ship Mode 0.1 µA，空运 90 天不掉电；
• 内置 12-bit ADC 每 200 ms 轮询电池电压，3.0 V 自动降功率，2.8 V 关机并保存运行参数到 True EEPROM（100 万次擦写）。
• 堵转保护：电机电流 > 1.2 A 立即关闭，蜂鸣器提示；
• 温度保护：NTC 45 ℃ 降功率，55 ℃ 关机；
• 充电保护：恒压 ±1 %，恒流 ±3 %，带 JEITA 温度折返曲线。
• 环形 RGB 灯带实时显示转速/电量/异常；
• 滑条双击可锁定/解锁，防止误触；
• 蜂鸣器 3D 腔体音效，提示音清脆不刺耳。
| 功能模块 | MCU 资源 | 引脚占用 | 备注 |
|---|---|---|---|
| 三相 BLDC | TIM1 6 路 PWM | 6 | 互补输出，硬件死区 |
| 电池采样 | ADC CH0 | 1 | 分压 1 MΩ + 100 kΩ |
| NTC 温度 | ADC CH1 | 1 | 10 kΩ NTC |
| 触摸滑条 | Touch Engine | 5 | 42 路矩阵，任意映射 |
| RGB 驱动 | TIM2 3 路 PWM | 3 | 直接推 20 mA LED |
| 蜂鸣器 | TIM3 PWM/IO | 1 | 2 kHz 方波 |
| 充电 MOSFET | GPIO + 运放 | 2 | 运放做电流采样放大 |
| SWD 调试 | SWDIO / SWCLK | 2 | 预留测试点 |
| 项目 | 传统分立方案 | 辉芒微单芯片 | 节省 |
|---|---|---|---|
| 主控 + 驱动 | 2 颗 | 1 颗 | ¥2.3 |
| 外围器件 | 26 个 | 14 个 | ¥1.1 |
| PCB 面积 | 18 mm×22 mm | 12 mm×15 mm | 45 % |
| 待机功耗 | 180 µA | 0.8 µA | 225× |
FMD IDE：基于 VS Code 插件，支持 C/C++ 与图形化配置；
FMD-Link 调试器：SWD 2 线，下载速度 128 kbps；
FMDTouchTool：5 分钟完成 5 点滑条参数整定；
量产烧录：支持在线 ISP + 离线量产烧录座，加密位防抄板。
8 位 FT61F14x：4–8 KB Flash，12-bit ADC，适合成本敏感型；
32 位 ：48 MHz，6 路 PWM，适合需要 USB 升级的高端款。
官方提供“磨甲器 DVK”参考设计，QFN32/TSSOP20 通脚兼容，直接贴片验证。
HAL/LL 双层库与 STM32 90 % 寄存器同名，算法例程（PID、滑条滤波）即拷即用。
• 电动打磨笔：降低 KV 值，适配 3.3 V 锂电，做微雕工艺；
• 宠物磨甲器：调低最高转速至 8 000 rpm，增加静音模式；
• 美甲光疗机：复用触摸滑条 + RGB，实现 30 s/60 s/90 s 固化计时。
从“粗犷型”到“智能型”，美甲磨甲器正在经历一场由芯片驱动的体验革命。辉芒微 MCU 用一颗“小个头”完成电机、电源、触摸、光效的 All-in-One 整合，让国产美甲设备第一次在全球供应链中拥有了“定义权”。
