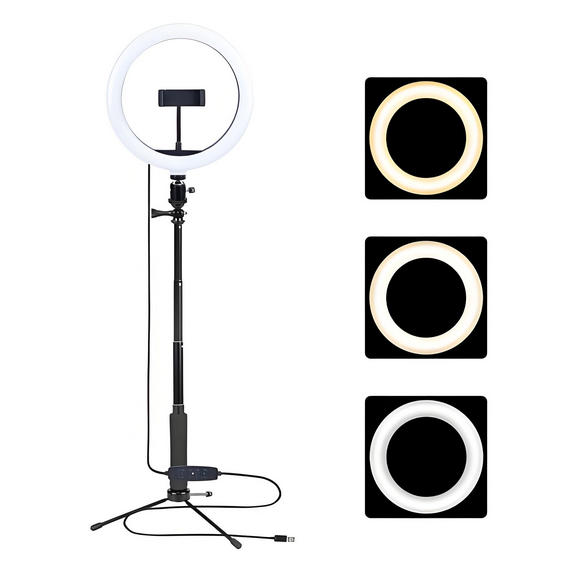

在“人人皆主播”的今天，补光灯早已不是简单“亮一点”的硬件，而是需要“会思考”的智能拍档。辉芒微新一代 8 位 MCU凭借 1T 高速内核、12-bit ADC、多路 PWM 及丰富的通讯外设，成为“小光环”直播美颜补光灯的“智慧大脑”。本文围绕这颗小芯片，给出整套可量产的方案介绍与核心功能拆解，让工程师拿到即可开干，让品牌商拿到即可上市。
• 供电：5 V Type-C 输入 → 2 A 快充 → 双路 DC-DC（灯板 12 V 恒压 + MCU 3.3 V 恒压）
• 光源：冷暖双色 LED 环形灯板（24 W Max），每色 3 路并联，共 6 路 PWM 调光
• 传感：
‑ 环境光/色温传感器 LTR-507（I²C）
‑ 1 米 ToF 距离传感器 VL53L0X（I²C，做“靠近即亮”）
‑ 1 路 NTC 贴片测温（ADC）
• 控制：辉芒微 MCU（8-bit，1 KB SRAM，16 KB Flash，6 路 16-bit PWM，硬件 I²C×2）
• 人机：3 颗触摸滑条（滑调亮度）、1 颗触摸按键（短按模式/长按开关）、双色状态指示灯
• 通讯：蓝牙 LE 透传模块（串口 AT），支持小程序/APP 调参 & OTA
• 机械：180° 折叠支架 + 1/4 螺口通用云台
• Timer0：系统节拍 1 ms
• Timer1：6 路互补 PWM（16 kHz），驱动 LED 恒流斩波
• Timer2：红外遥控解码（预留）
• I²C1：连接环境光/色温传感器
• I²C2：连接 ToF 距离传感器 + 蓝牙模块（复用，BT 优先）
• ADC：NTC 温度 + 电池电压 + 光感校准
• Touch Key：使用 MCU 自带 12-bit CVD 触摸引擎，省掉 TTP223
• 中断：外部中断 0（Type-C 插入检测）
• 空闲脚：全部上拉到 3.3 V，可做测试点或扩展
深圳三佛科技推出的直播美颜补光灯方案，主控芯片使用辉芒微MCU单片机，MCU实现的功能如下：
‑ 每 200 ms 读取环境照度与色温，MCU 内置 3 段式 PID，平滑跟踪目标亮度/色温曲线，杜绝“跳光”
‑ 记忆 3 组常用人像场景（室内白炽灯、窗边自然光、夜间 RGB 氛围光），一键切换
‑ ToF 距离 < 30 cm 且维持 1 s，自动开灯到上次亮度；远离 60 cm 后 10 s 自动熄灯，节能 30 %
‑ CCT 2700 K-6500 K，每色 1024 级 PWM 分辨率，混光线性度 > 95 %
‑ 支持“主播肤色偏好”微调：冷调 +2、暖调 +1，参数存 MCU EEPROM，掉电记忆
‑ 基于环境光传感器实时计算“人脸补光缺量”，自动提升 10-25 % 亮度，避免过曝
‑ 内置 Soft-Fade 渐变曲线（0.8 s），肉眼无频闪，录像无条纹
‑ 关闭 LED 后 MCU 进入 Sleep，功耗 18 µA；蓝牙广播间隔可调 100 ms-1 s，平衡延迟与功耗
‑ 蓝牙 LE 透传 + 128-bit AES 加密，支持 15 min 整包升级
‑ 微信小程序可下载“网红滤镜场景包”，一键写入 MCU Flash（场景 = 亮度/色温/渐变时长/特效宏）
‑ LED 过温降功率：NTC > 75 ℃ 线性降流至 50 %；> 90 ℃ 直接关灯
‑ 电池 3 重保护：OVP/OTP/OCP，MCU 实时回传异常代码到 APP
一颗不足 5 mm² 的 8 位 MCU，在辉芒微的匠心设计下，成为直播美颜补光灯的“光之指挥家”。从 AI 追光到手势唤醒，从低功耗待机到云端场景共享，“小光环”方案用最低成本实现了旗舰级体验。以上就是深圳三佛科技分享的直播美颜补光灯方案。深圳市三佛科技专注单片机应用方案设计与开发，提供8位单片机、32位单片机。
