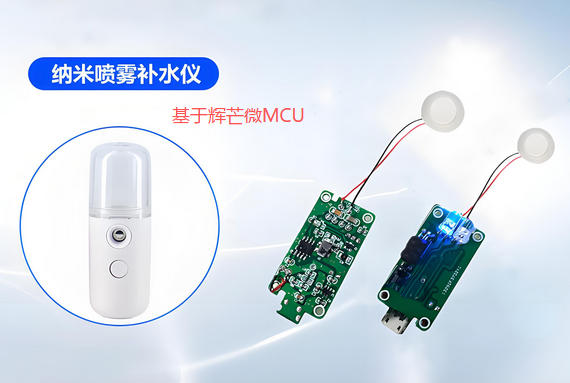

干燥机舱、空调房、熬夜加班，让“随时随地补个水”成了刚需。市面补水仪要么用大芯片推高成本，要么用硬件逻辑板导致功能单一。我们选用辉芒微MCU（8位1T内核，带UART、12-bit ADC、硬件PWM、运放、EEPROM）做“一颗 MCU 通吃”的纳米喷雾补水仪，目标：口红大小、百元以内、30 mL水仓、雾粒<5 µm，充电一次用一周。

系统框图

    主控：辉芒微MCU（TSSOP20，16 KB Flash/1 KB RAM/512 B EEPROM）
    电源：300 mAh 3.7 V 锂聚合物，USB-C 5 V/1 A 线性充电
    雾化核心：微孔陶瓷片（108 kHz谐振）+ 升压驱动（20 Vpp，MCU硬件PWM推MOS）
    传感：
    • 水位检测（不锈钢探针+ADC）
    • 环境温湿度（DHT20数字接口，省IO）
    • 霍尔滑盖开关（磁吸即启停）
    交互：单键电容触摸 + RGB 迷你指示灯
    结构：滑盖出雾，水仓可拆洗，整机 IPX4 防泼溅

核心功能

深圳三佛科技推出的纳米喷雾补水仪方案，主控芯片使用辉芒微MCU单片机，MCU实现的功能如下：

    三档雾量

    • 单击按键循环：轻雾 0.8 ml/min / 中雾 1.2 ml/min / 强雾 1.6 ml/min
    • PWM 占空比实时微调（步进 0.5 %），确保不同水质也能稳频 108 kHz
    • EEPROM 记忆上次档位，开机即爱用模式

    智能水位守护

    • 每秒采样水位探针；低于 1 mL 自动停振，LED 红闪 3 次提醒补水
    • 防干烧：连续 3 s 无水立即关闭升压，延长陶瓷片寿命至 >1000 h

    温湿度联动

    • 当环境湿度 >70 %RH 且温度 <20 ℃，MCU 自动降一档雾量，避免过度补水
    • 数据每 30 s 通过 UART 上传到选配蓝牙模块，APP 可查看“今日补水量”

    滑盖即启停

    • 霍尔开关中断唤醒，滑盖打开 0.5 s 内出雾；合盖立即休眠，静态电流 <5 µA
    • 滑盖误触 10 min 无动作，自动关机，防止包包内误开

    炫彩状态灯

    • 白灯：工作中
    • 蓝灯：充电中
    • 绿灯：充满
    • 紫灯：清洁模式
    灯环隐藏在出雾口，不刺眼，拍照无尴尬反光

    一键深度清洁

    • 长按 3 s 进入“超声清洗”：陶瓷片以 30 % 功率间歇振荡 60 s，震落矿物沉积
    • 清洁结束蜂鸣 2 次，避免手动刷洗损伤陶瓷孔

    电量可视 & 低功耗

    • 双击按键，LED 环闪 1–4 次显示剩余电量
    • 300 mAh 电池 + 轻雾档可连续工作 80 min，待机 180 天

可扩展玩法

• 香氛胶囊版：滑盖内嵌可替换固体香氛，MCU 间歇加热 40 ℃ 扩香；
• 智能护肤版：换另一颗MCU（带 I²C 触控屏），联动肤质测试笔，动态推荐雾量；
• 共享租赁版：EEPROM 记录使用时长，扫码解锁，按时计费，适合美容院场景。

结语

以上就是深圳三佛科技分享的纳米喷雾补水仪方案。深圳市三佛科技专注单片机应用方案设计与开发，提供8位单片机、32位单片机。
