KP1505ASPA / KP15051SPA / KP15052SPA 是面向 2 W-8 W LED 照明、智能灯丝灯、辅助电源推出的离线式 PWM 功率开关系列。同一 SOP-8 封装，通过不同内阻与电流阈值形成“三档”功率覆盖，外围仅需 12 颗器件，BOM 成本 < 0.30 元，即可实现 < 50 mW 待机、无异音、全电压输入的“极简”方案。下面三佛科技详细为大家介绍KP1505x系列芯片~

家族成员与典型功率

共同特点一览

1. 500 V 高压 MOSFET + 高压启动电路，省掉启动电阻
2. 多模式 PWM（FM + AM），轻载自动降频，空载待机 < 50 mW
3. 无异音设计，频率 40-60 kHz 随负载滑移，避开音频带
4. 内置 4 ms 软启动、300 ns 前沿消隐，无需外部 RC
5. 全保护：OLP、OCP、OVP、OTP、SCP、VDD 钳位，全部自恢复
6. SOP-8 标准封装，单面板即可过 EMI（CISPR15 余量 > 6 dB）

管脚定义（SOP-8，顶视图）

典型应用电路（Buck，85-265 VAC）

关键选型

    L1：饱和电流 > 1.3 × Ipeak；感量 330-680µH 随功率递增
    Rs = VIPK / Ipeak；VIPK 典型 0.55 V（见规格表）
    分压比例：Vout = VFB_REF × (1 + Rtop/Rbot)，VFB_REF = 2.0 V

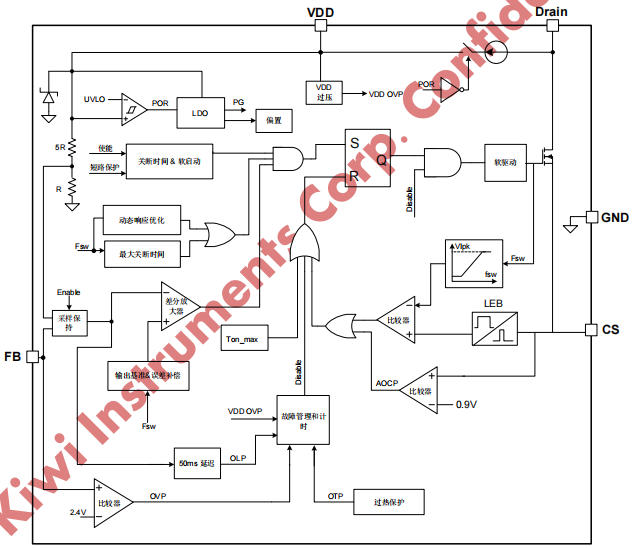

内部功能框图

• 无固定时钟，频率随负载滑移，避开 20 kHz 以下音频
• 异常过流 AOCP 0.9 V，48 µs 强制关断，保证磁芯不饱和
• VDD 钳位 30 V，省去外部稳压管

关键性能实测（KP15052SPA 8 W Demo）

• Surge：差模 2 kV，共模 4 kV，无 TVS 通过
• OTP：150 ℃打嗝，1.2 s 自动重启
• 异音测试：0-100 % 负载，人耳 0 cm 无可闻噪声

PCB Layout 黄金四条

1. 功率环路最小化：输入电容→IC Drain→电感→输出电容，面积 < 1 cm²
2. FB 取样远离高压：走线不穿过电感底部，地与芯片 GND 单点连接
3. 散热铜箔：Drain 脚多打地孔，背面露铜 ≥ 20 mm²
4. EMI π 型滤波：整流桥后 L/N 对称，远离功率电感，提升 CISPR15 裕量

应用场景与快速选型

总结：KP1505xSPA —— 照明电源的"性价比三剑客"

• 同一 SOP-8，三档内阻，2-8 W 全覆盖
• 500 V MOS+高压启动，省掉启动与续流器件
• 多模式 PWM，待机 < 50 mW，全程无异音
• 完备保护+自动重启，量产零维护
• 官方提供 DEMO、Gerber、BOM、变压器规格，"即贴即亮"

如果你想用最少器件、最低成本、最短交期做出2-8 W LED 驱动或辅助电源，KP1505xSPA 系列就是答案。深圳三佛科技提供样品，技术支持~
