做咖啡机、香薰机、智能门锁、宠物喂食器的工程师，常被老板三连问：
传统方案：控制器 + 700 V MOS + 整流桥 + 续流二极管，BOM 十几颗，PCB 巴掌大。

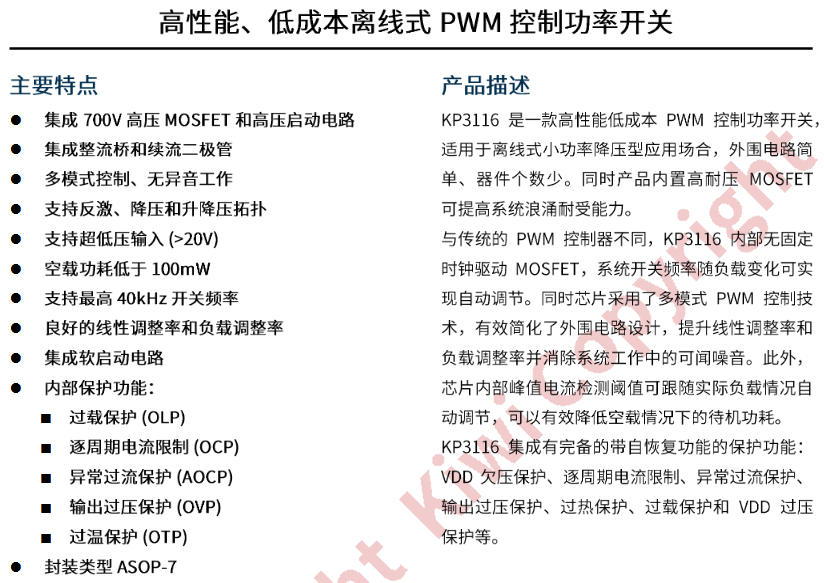

KP3116WPA 把“高压 MOS + 高压启动 + 多模式 PWM”一口气塞进 SOP-7，外围仅 8 颗料，空载 <100 mW，系统成本 <0.45 元，PCB 1 cm² 搞定。看完这篇，你会明白什么叫“一粒米”电源。
| 项目 | 数据 | 备注 |
|---|---|---|
| 封装 | SOP-7L | 5×3.8 mm，脚间距 1.27 mm |
| 拓扑 | Buck（降压） | 支持 Buck-Boost / 反激 |
| 输入电压 | 20 – 380 VDC | 兼容 85 – 265 VAC 整流 |
| 输出能力 | 9 V / 300 mA | 最大 2.7 W，效率 82 % |
| 开关频率 | 22 – 40 kHz | 随负载自动降频，无异音 |
| 空载功耗 | <100 mW | 轻松过 ERP6 & CoC Tier 2 |
| 保护全家桶 | 7 重 | UVLO/OCP/OVP/OTP/OLP/VDD_OVP/自恢复 |
| 工作温度 | -40 – 125 ℃ | 小家电全场景 |
| 价格 | ¥0.28 @10k | 比分离方案便宜 30 % |
场景：咖啡机 9 V/300 mA 辅助电源，输入 230 VAC
BOM 清单（含 KP3116WPA 共 8 颗）
实测数据
| Pin | 名称 | 功能说明 |
|---|---|---|
| 1 | VDD | 芯片供电 9 – 30 V，内置 30 V LDO |
| 2 | FB | 电压采样，1.25 V 基准，±2 % 精度 |
| 3 | GND | 信号地 |
| 4 | CS | 峰值电流检测，200 mV 阈值 |
| 5 | HV | 高压启动 & 母线检测，700 V 耐压 |
| 6 | NC | 空脚，打地可提升散热 |
| 7 | DRAIN | 内置 700 V MOSFET 漏极 |
封装尺寸
SOP-7L：5.0×3.8×1.5 mm，脚间距 1.27 mm，比 TO-92 还小，自动贴片一次过。
片内 700 V 平面 MOSFET，浪涌 2 kV 直通，省掉外置 MOS、启动电阻、稳压管，BOM 成本立减 ¥0.12。
22 – 40 kHz 自动调节，避开 20 kHz 音频区，香薰机、加湿器零啸叫；轻载跳频，空载功耗 <100 mW。
负载变轻，CS 阈值从 200 mV 自动降到 80 mV，降低变压器磁密，无异音、不过饱和。
UVLO/OCP/OVP/OTP/OLP/VDD_OVP/热关断，锁存/打嗝可选，小家电短路 1 秒自动重启，售后零维修。
| 条件 | 分离 MOS 方案 | KP3116WPA | 差值 |
|---|---|---|---|
| 元件数量 | 15 颗 | 8 颗 | -7 颗 |
| PCB 面积 | 1.8 cm² | 1.0 cm² | -44 % |
| 空载功耗 | 180 mW | 98 mW | -82 mW |
| 效率 9 V/300 mA | 78 % | 82 % | +4 % |
| 成本 @10k | ¥0.58 | ¥0.45 | -¥0.13 |
应用场景 输入范围 输出指标 推荐电感 备注
咖啡机 9 V 85-265 VAC 9 V/300 mA 820 µH 无散热片
香薰机 12 V 85-265 VAC 12 V/200 mA 1.0 mH 零啸叫
智能锁 5 V 85-265 VAC 5 V/500 mA 470 µH 空载 90 mW
宠物喂食器 24 V 85-265 VAC 24 V/100 mA 2.2 mH 效率 85 %
“SOP-7 里塞下 700 V MOS + 高压启动 + 多模式 PWM，8 颗外围搞定 9 V/300 mA，空载 <100 mW，小家电电源的终极‘一粒米’方案。”深圳三佛科技提供技术支持，批量价格有优势~
