离线式反激电源正在从“单一输出”向“多工况自适应”演进。本文以必易微KP201FLGA（SOT23-6封装）为核心，给出一份可直接打样的15 V/0.8 A电机驱动辅助电源参考设计，并完整拆解其恒压(CV)、恒流(CC)、恒功率(CP)三种输出模式的实现机理。

为什么电机驱动需要“三模”电源

    启动瞬间：电机等效为低阻负载，需要恒流限峰；
    正常运行：母线电压必须恒压，保证驱动IC可靠供电；
    堵转/过载：进入恒功率区，既保护电源又不掉速。
    传统方案需要两级DC/DC或MCU软件干预，成本高、体积大。KP201FLGA把三种特性做到单级反激，仅需6个引脚。

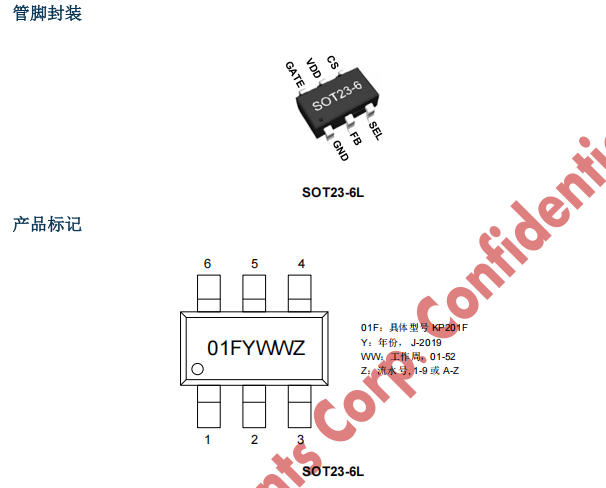

KP201FLGA“三模”识别脚——SEL的魔法

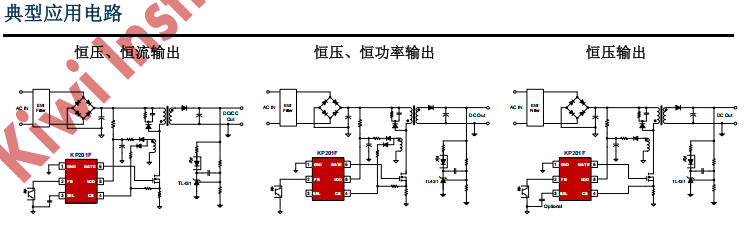

15 V/0.8 A参考设计（通用85–264 VAC）

1. 主要元件

• 变压器：EE16，Np:Ns:Na = 104:18:22，Lp ≈ 1.2 mH；
• MOSFET：4 A/600 V，Coss ≤ 45 pF（保证Crss消磁检测）；
• 电流检测RCS：0.33 Ω/1 W；
• 输出整流：40 V/5 A肖特基，Cout 470 µF+22 µF高频陶瓷；
• 反馈：TL431+PC817，R1=D2=1 MΩ+1 N4148，提供输出电压镜像到CS脚；
• SEL：悬空；VDD供电由Na绕组整流，18 V稳压管钳位。

2. 关键计算

• 恒流点：公式(5) IOUT≈300 mV/(RCS×N)
  N=Ns/Np=18/104≈0.173 → IOUT≈0.3/(0.33×0.173)≈5.25 A（原边折算）
  实际在副边被功率环限制，最终输出0.8 A@15 V≈12 W恒功率平台。
• 恒压点：TL431参考2.495 V，分压电阻25 kΩ–2.2 kΩ，得15.1 V。
• 打嗝启动：FB <1 V进入burst，待机功耗<65 mW@230 VAC。

环路补偿与“无异音”抖频

KP201F采用电流模式，斜率补偿内置，无需外部CS电阻并联电容。

• 副边LC谐振频率≈1.8 kHz，TL431补偿RC：22 kΩ+4.7 µF，零点位1.5 kHz，相位裕量58°；
• 抖频±4 %@16 ms周期，把65 kHz主频能量分散，传导EMI有6 dB余量，无“哨叫”声。

PCB布线决定±5 %恒流精度

1. RCS必须Kelvin到芯片地（脚1），且与高压Gate走线间距≥1 mm；
2. CS走线长度<15 mm，远离变压器Na绕组，防止dV/dt耦合；
3. 输出地独立铺铜，单点与芯片地汇接，避免负载电流调制CS检测；
4. 副边电流回路面积<1 cm²，降低漏感振铃，确保TDIS检测准确。

实测数据

常见“踩坑”FAQ

深圳三佛科技提供技术支持，批量价格有优势~

结论

KP201FLGA用一颗SOT23-6封装就把“恒压/恒流/恒功率”搬到单级反激，省掉次级电流检测、省去光耦恒流环，BOM成本比传统两级方案降≈30 %，面积降50 %。本文给出的15 V/0.8 A电机驱动辅助电源已在小批量验证，可直接复制打样。只要遵循“SEL悬空+CS检测输出电压”这一条铁律，你也能让电机在“恒流启动—恒压运行—恒功率保护”之间丝滑切换，而电源始终稳如磐石。
