KP3251X 是必易推出的一系列集成 500V MOSFET 的非隔离降压型功率开关芯片，主打小家电、辅助电源、线性电源替代等场景。该系列目前包含：

所有型号均内置 500V 高压 MOSFET、高压启动电路、多模式 PWM 控制器，支持 Buck 和 Buck-Boost 拓扑，默认 12V 输出（FB 脚悬空），待机功耗 <50mW。

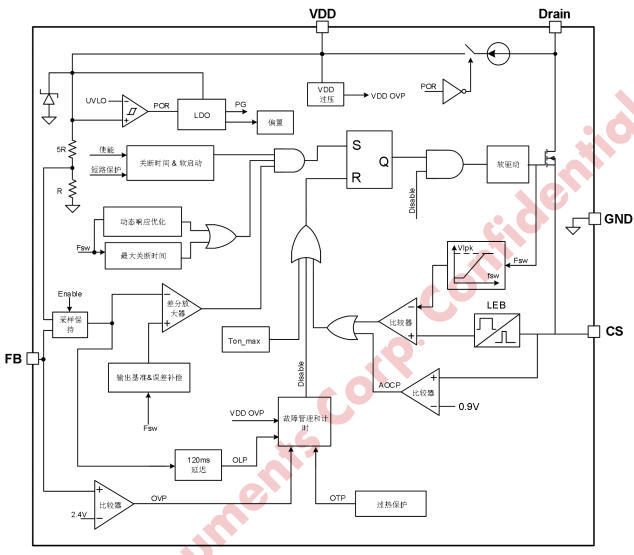

技术亮点：为什么它能“一颗芯片搞定电源”？

✅ 500V 集成 MOSFET

• 无需外接高压功率管，简化 BOM，提升系统可靠性
• 支持 85~265V 全电压输入，适合全球电网

✅ 多模式 PWM 控制

• 调频（FM）+ 调幅（AM） 混合控制
• 轻载自动降频，消除可闻噪音
• 满载固定频率，优化 EMI 和效率

✅ 高压启动 + 超低待机

• 启动电流仅 180µA，VDD 电容 1µF 即可
• 稳态由输出供电，待机功耗 <50mW，轻松满足 ErP 6 级

✅ 完整保护机制

• VDD 过压/欠压保护
• 输出过压（OVP）、过载（OLP）、短路保护（SLP）
• 过热保护（OTP）@150℃
• 自动重启模式，故障恢复无需人工干预

典型应用电路：12V/300mA 小家电电源

• 输出电压公式：
  Vo = 2.0V × (Rup + Rdown) / Rdown
  （FB 基准 2.0V，精度 ±1.5%）
• 电感选型：47µH~1mH，饱和电流 >1.5×Io
• 输出电容：低 ESR 电解 + 陶瓷并联，降低纹波
• 续流二极管：肖特基，耐压 >40V，电流 >1A

性能实测：KP32512SGA @12V/0.3A

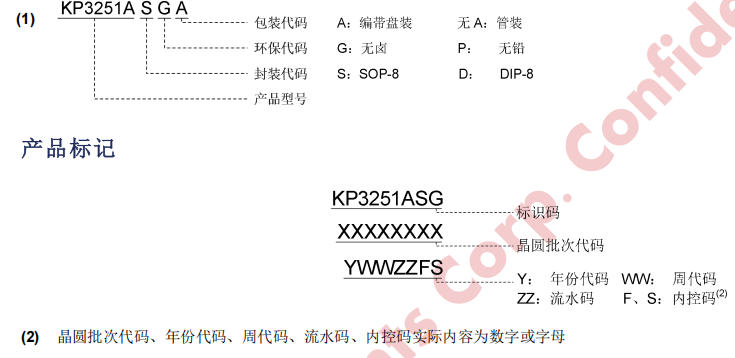

选型指南：如何挑对型号？

PCB 布局 5 条黄金法则

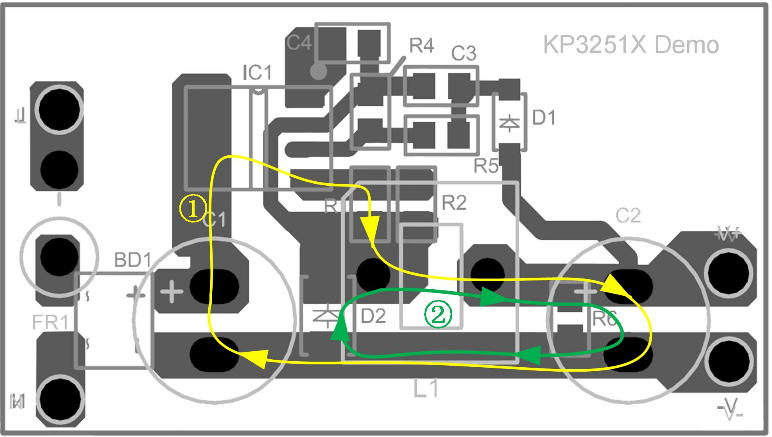

1. 功率回路最小化：输入电容 → 芯片 Drain → 电感 → 输出电容，环路面积 <1 cm²
2. FB 走线远离高压：取样点在输出电容正端，走线短、不跨电感
3. VDD 电容贴近芯片：1µF 陶瓷，GND 脚与电容地 <2 mm
4. 散热铜箔：Drain 脚铺铜 ≥10 mm²，多打过孔到内层
5. 单点接地：信号地（FB、VDD）与功率地（电感、输出电容）单点连接

常见疑问速答

深圳三佛科技提供技术支持，批量价格有优势~

结语

KP3251X 系列用一颗芯片，把 500V MOSFET、高压启动、多模式 PWM、全套保护 全部打包，外围仅需 7 个元件，就能做出一款 高效率、低待机、无异音 的非隔离电源。对于成本敏感、空间紧张的小家电来说，它几乎就是“电源终结者”。
