KP52140X系列是必易微推出的一款高耐压、同步降压型DC-DC转换器芯片，主打6V~40V宽压输入、1A持续输出、固定5V或3.3V输出，适用于工业控制、电动工具、家电、照明、车载等严苛供电场景。

系列包含4个型号：

核心亮点：为什么它叫“易用高性能”？

✅ 宽压输入：6V~40V

    覆盖12V/24V工业总线、锂电池、车载电源等常见母线
    内置44V输入过压保护，抗浪涌能力强

✅ 同步整流，效率高

    集成高侧P-MOS（270mΩ）+低侧N-MOS（135mΩ）
    实测效率**>90%**（12V→5V/0.5A）
    低开关速率（100kHz），EMI友好，无需复杂滤波

✅ 100%占空比，低压差运行

    输入接近输出时仍可持续稳压
    VIN_MIN = VOUT + ILOAD × (RDS(ON) + DCR)，压差<200mV@1A

✅ 内置补偿与软启动

    无需外部补偿网络，BOM再省3颗器件
    2.5ms软启动，支持预偏置输出，启动无过冲

✅ 全套保护

    输入欠压锁定（UVLO）、过压保护（OVP）
    输出过压/欠压保护（OVP/UVP）
    逐周期限流（OCL）、过温保护（OTP）
    打嗝模式自动恢复，故障不锁死

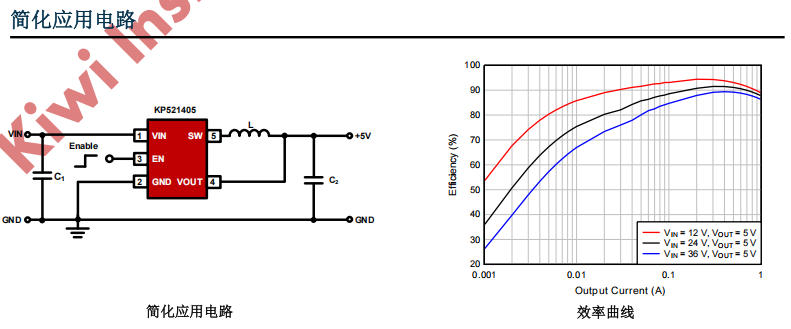

典型应用：一张图看懂怎么用

• 输入电容：22µF/35V 陶瓷 + 1µF/50V 高频
• 输出电容：100µF/10V 电解 + 1µF 陶瓷
• 电感：100µH，饱和电流 >2A，DCR <300mΩ

实测：24V→5V/1A，效率88.4%，纹波45mV，温升**<30℃**（TA=25℃）

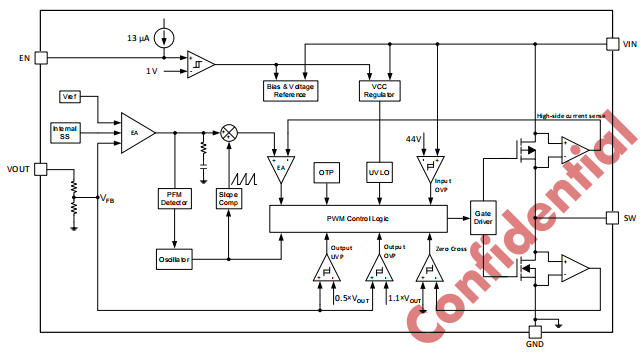

功能框图解读：一颗芯片的“自循环”系统

• 输入级：UVLO/OVP检测 → 保护芯片不因母线异常而损坏
• PWM核：峰值电流模式，固定100kHz，内置斜率补偿
• 功率级：高侧P-MOS + 低侧N-MOS，同步整流，无需肖特基
• 反馈环：内部0.8V参考，直接采样VOUT，误差放大器→COMP→电流比较器
• 轻载管理：COMP<0.5V自动进入跳频模式（PSM），提升轻载效率
• 保护环：OVP/UVP/OCL/OTP全部集成，故障后40ms打嗝重启

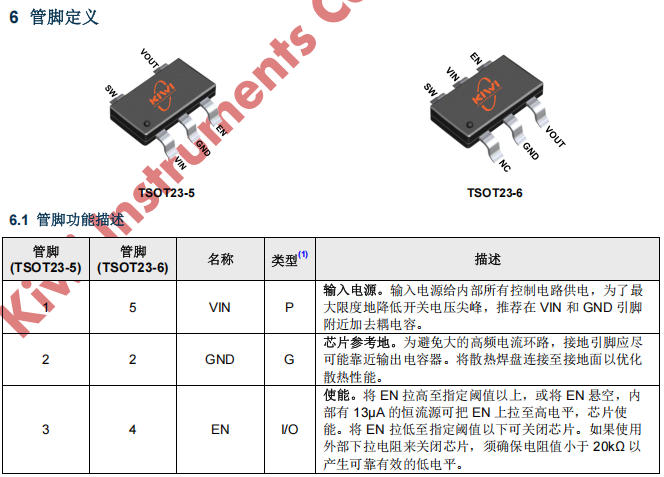

订购与封装：小封装，大能量

• TSOT23-5/6 占板面积 2.9mm×2.8mm，适合密集型布局
• 底部散热焊盘，建议打 3×3 过孔 到内层地，热阻 <30℃/W

PCB布局5条黄金法则

1. 输入电容靠近VIN-GND，环路面积<1cm²，降低尖峰
2. SW节点短而宽，但远离反馈线，避免噪声耦合
3. VOUT取样点在输出电容正端，走线远离电感和SW
4. GND分区：功率地 vs 信号地单点连接
5. 多层板中间层铺地，屏蔽+散热两不误

实测数据一览

• EMI：EN55032 Class B 余量 >6dB（水平/垂直）
• 短路保护：打嗝模式，周期40ms，芯片表面温升<15℃

选型指南：KP52140X适合哪些场景？

结语：一颗“省心”的降压芯片

KP52140X系列把高压、同步、高效、保护、易用做到了极致：

• 6V~40V宽压输入，一颗芯片覆盖多数工业母线
• 100kHz低开关速率，EMI一阶滤波即可过Class B
• 内置补偿+软启动+打嗝保护，BOM省到5颗器件
• TSOT23-5/6小封装，1A输出却几乎不发热

下次再遇到“24V转5V/1A”需求，直接扔一颗KP521405进去，测试数据大概率会让你惊喜——这，就是易用高性能的真正含义。深圳三佛科技提供技术支持，批量价格有优势~
