在LED驱动、USB-PD适配器、TV电源等“小体积+高功率因数”场景,传统两级PFC方案常因“元件多、体积大、调试难”被工程师诟病。必易推出的KP2801SGA,用一颗SOP-8封装就把“准谐振升压+恒压PFC+高压自供电+全套保护”打包完成:

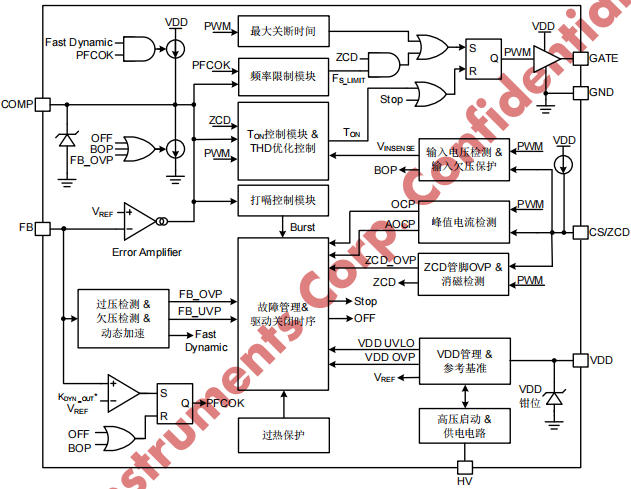

下文从管脚功能→内部框图→典型应用→PCB设计逐一拆解,让你一天完成75 W以内单级PFC设计。

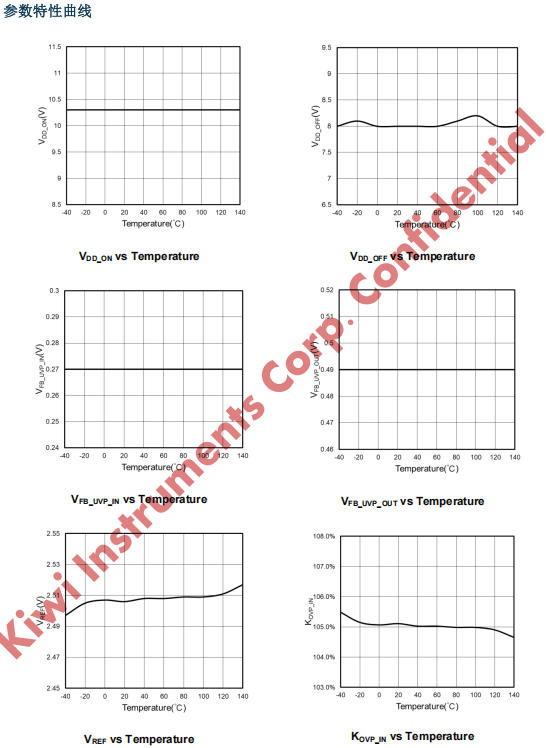

| 项目 | 参数 |
|---|---|
| 封装 | SOP-8,165 °C/W结到环境 |
| 工作模式 | QR-CRM/DCM自适应,最高250 kHz |
| 高压启动 | 700 V,启动时间<200 ms,待机功耗<30 µA |
| 参考电压 | 2.5 V±2 %(25 °C) |
| 保护全家桶 | VDD OVP/UVLO、BOP、FB_OVP/UVP、ZCD_OVP、OCP、AOCP、OTP、管脚开短路 |
| 典型功率 | 75 W(230 VAC),50 W(100-265 VAC) |

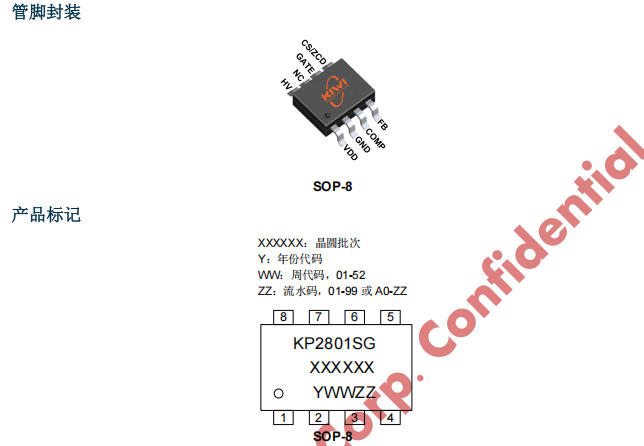

| 管脚 | 名称 | 类型 | 关键功能 |
|---|---|---|---|
| 1 | VDD | P | 芯片电源,同时是高压启动输出,外接10 µF+100 nF |
| 2 | GND | P | 信号+功率地,与采样电阻单点连接 |
| 3 | COMP | O | 跨导放大器输出,接II型网络,决定TON与Burst |
| 4 | FB | I | 输出电压采样,2.5 V基准,106 % OVP,0.3 V UVP |
| 5 | CS/ZCD | I | ①OCP/AOCP检测 ②谷底检测/输入欠压BOP ③ZCD_OVP |
| 6 | GATE | O | 驱动外部MOSFET,源/灌800 mA/900 mA,12 V钳位 |
| 7 | NC | — | 悬空,增强爬电距离 |
| 8 | HV | P | 700 V高压启动&供电,串1 kΩ-2 kΩ提高浪涌能力 |
设计贴士:

HV脚0.5 mA→5 mA→25 mA三级恒流,VDD>10.2 V完成启动
稳态根据负载自动切换供电模式,无需辅助绕组,BOM省3颗元件
满载CRM,固定TON;轻载DCM降频,THD仍<8 %
ZCD检测Drain振荡谷底,开关损耗下降15 %,EMI传导余量>6 dB
Gm=100 µS,±20 µA源/灌能力
FB偏移>6 %时,200 µA动态上拉,负载跳变恢复时间<2 ms
COMP<1.1 V进入Burst,最低22 kHz,待机<30 mW
最高250 kHz钳位,避免电感饱和
两级OVP(FB_OVP+ZCD_OVP),应对分压网络开路/短路
AOCP 0.75 V/1 ms锁存,旁路二极管短路仍能自恢复
OTP 150 °C关断,120 °C恢复,满足50 °C环温75 W应用
工作波形:

| 测试项 | 230 VAC | 115 VAC | 行业限值 |
|---|---|---|---|
| PF | 0.97 | 0.99 | >0.9 |
| THD | 6 % | 4 % | <10 % |
| 效率 | 96.2 % | 95.8 % | >92 % |
| 待机功耗 | 30 mW | 35 mW | <75 mW |
| 传导余量 | -8 dB | -7 dB | 0 dB |
| OTP触发 | 150 °C | 150 °C | 150 °C |

| 功率段 | 建议型号 | MOSFET | 电感 | 应用 |
|---|---|---|---|---|
| 30 W | KP2801+4N65 | 0.65 Ω | 220 µH | LED驱动 |
| 45 W | KP2801+7N65 | 0.38 Ω | 330 µH | 24 V适配器 |
| 75 W | KP2801+11N65 | 0.19 Ω | 470 µH | TV电源 |
想再省空间?
深圳三佛科技提供技术支持,批量价格有优势~
75 W以内单级PFC从此进入“36 mm × 60 mm”时代:
