在消费电子、小家电和物联网设备日益普及的背景下，市场对低成本、高集成度、低功耗的小功率电源解决方案需求愈发迫切。必易推出的KP3111系列离线式PWM功率开关芯片，正是为满足这一需求而设计的高性能电源管理器件。深圳三佛科技将围绕KP3111SPA、KP3111LPA、KP3111LGA三款型号，深入解析其功能特性、典型应用电路、封装信息及电气参数，助力工程师快速选型与应用。

产品概述：高集成度、低成本的PWM功率开关

是一款非隔离型离线式PWM功率开关，集成了500V高压MOSFET和高压启动电路，支持降压型（Buck）与升降压型（Buck-Boost）拓扑结构，默认输出为高精度5V，最大输出电流可达220mA（视封装与散热条件而定）。

其典型优势包括：

• 超低待机功耗（<50mW）
• 固定31kHz开关频率，带抖频功能优化EMI
• 内置软启动与多重保护机制（OLP、OTP、OCP、LEB、UVLO）
• 支持小VDD电容，降低系统BOM成本
• 提供SOP-8、TO-92、SOT23-3L三种封装，适配不同空间与散热需求

型号区分与订货信息

典型应用电路：简洁高效，BOM极简

KP3111支持降压型与升降压型两种拓扑，以下为典型降压型应用电路：

• 无需光耦或TL431反馈，通过内部误差放大器实现5V稳压
• 无需外部启动电阻，高压启动电路集成于芯片内部
• 小VDD电容即可稳定工作，降低系统成本

适用于：

• 小家电（如电风扇、咖啡机、加湿器）
• 智能家居模块（如继电器驱动、传感器供电）
• 辅助电源（如MCU供电、LED驱动）

管脚封装与功能定义

1. SOP-8（KP3111SPA）

2. TO-92（KP3111LPA）

3. SOT23-3L（KP3111LGA）

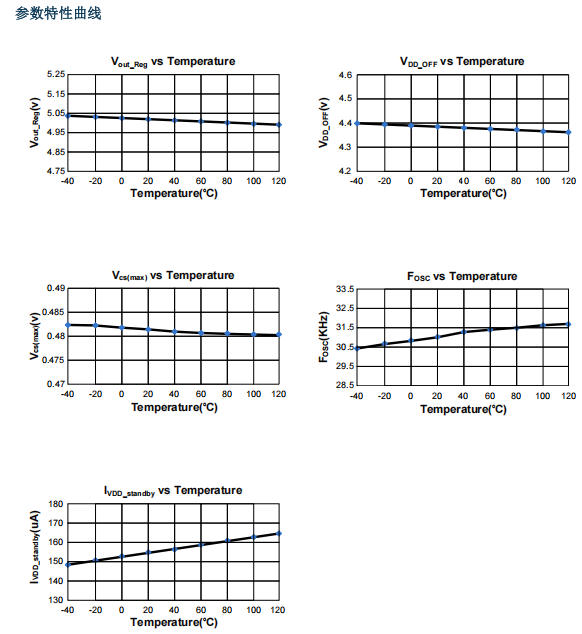

关键电气参数与性能特性

1. 供电特性

2. 输出特性

3. 开关与保护

热设计与封装热阻

建议：SOT23-3L封装在满载200mA输出时，建议PCB预留铜箔散热区域，避免芯片过热触发OTP保护。

总结：KP3111系列为何值得选用？

结语

KP3111SPA、KP3111LPA、KP3111LGA三款芯片，凭借其高集成度、低功耗、强保护、易设计的特点，已成为小功率5V电源设计中的“隐形冠军”。对于追求成本优化、空间紧凑、快速量产的电源方案开发者而言，KP3111系列无疑是值得信赖的选择。
