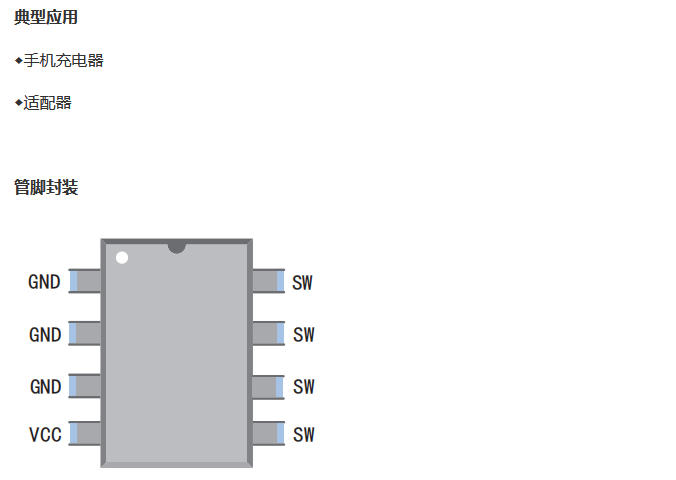

在快充适配器市场,5 V 3.1 A 的输出规格已成为主流需求。MT6705C 是一颗内置 60 V 功率 MOSFET 的同步整流(SR)控制器,专为 5 V 3 A-3.1 A 级别快充适配器、排插 USB、车载充电器设计。采用 SOP-8 封装,兼容 DCM/QR/CCM 三种工作模式,最高工作频率 130 kHz,集成 VCC 自供电、漏源检测、智能睡眠,可把次级整流损耗再降 30 %,轻松满足 CoC V5 Tier-2 能效。

次级电流环(Transformer→SR-MOS→Cout)面积 <1 cm²,降低辐射 10 dB。
栅极驱动 ≤10 mm,线宽 ≥0.3 mm,避免 Gate 振铃导致误关断。
VCC 电容地脚与 7 脚(GND)单点星型连接,防止共模干扰拉高 VCC。
高压检测脚(2 脚)单独拉到 MOS 漏极,不与功率线共享铜箔,保证 ΔVds 采样精度。
负载 <60 mA 自动进入绿色模式;若出现“小载啸叫”,可把变压器匝比下调 1 圈,提高反射电压 >5 V。
SOP-8 底部焊盘必须打 3×3 过孔到内层铜皮,70 ℃ 环温下 3.1 A 连续工作,芯片温升 <45 ℃。

| 现象 | 可能原因 | 快速对策 |
|---|---|---|
| 空载 5 V 飘高 5.3 V | 睡眠后 SR 关闭,次级只剩体二极管 | 加大假负载 1 kΩ 或把辅助绕组电压下调 0.5 V |
| 满载 3 A 啸叫 | SR 延迟过长,与原边错位 | 检查 DRV 走线电感,并联 10 Ω + 1 nF 阻尼 |
| 低温不启动 | VCC <4 V 触发 UVLO | 把 VCC 限流电阻由 100 Ω 降至 47 Ω |
| 传导 150 kHz 余量不足 | SR 开关振铃注入 | 在 Drain-Source 并 100 pF/100 V 陶瓷,牺牲 0.3 % |

| 项目 | 115 VAC | 230 VAC |
|---|---|---|
| 平均效率 | 87.2 % | 87.9 % |
| 10 % 负载效率 | 81.5 % | 82.0 % |
| PF | 0.52 | 0.51 |
| 芯片表面温升 | 42 ℃ | 38 ℃ |
| 输出纹波 | 68 mV | 72 mV |
MT6705C 以其卓越的性能和高度集成的设计,为 5 V 3.1 A 快充适配器提供了高效、低功耗的同步整流解决方案。它不仅显著提升了系统效率,降低了温升,还通过简化设计减少了外围元件数量,降低了整体成本。深圳三佛科技提供技术支持,批量价格有优势~
