FT8393MDD1-DRB 是FMD推出的 原边反馈（PSR）恒流/恒压控制器，内部集成 650 V 功率 MOSFET，采用 SOP-7 封装，目标功率 5 V/3.4 A（17 W）。最大亮点：无需光耦、无需 TL431、无需次级电流检测，即可实现 ±3 % 恒压精度、±5 % 恒流精度，轻松满足 DoE Level VI 能效，专为 USB 快充、机顶盒辅助电源、无线路由器适配器而设计。

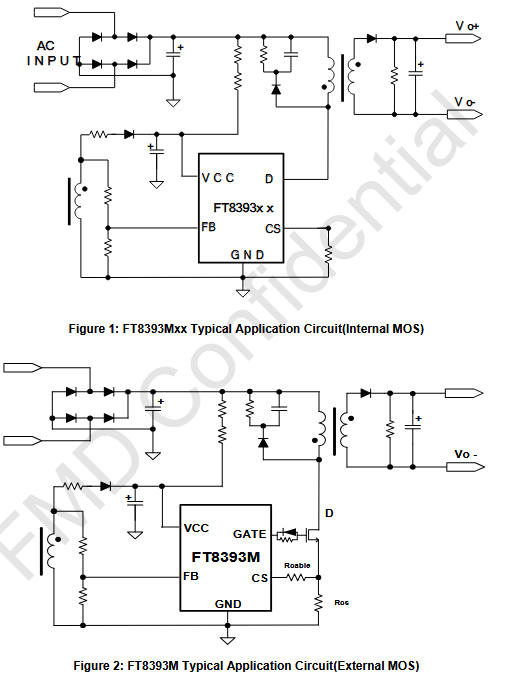

典型应用电路：2 颗电阻 1 颗电容完事

BOM 极简：

• 电流检测：Rcs 一颗 1 % 电阻
• 电压反馈：RFBU、RFBD 两颗 1 % 电阻
• VCC 电容：10 µF/25 V X7R
• 输出电容：470 µF ×2（低 ESR）
• 无 Y 电容设计，传导 EMI 余量 > 6 dB

管脚封装与定义（SOP-7）

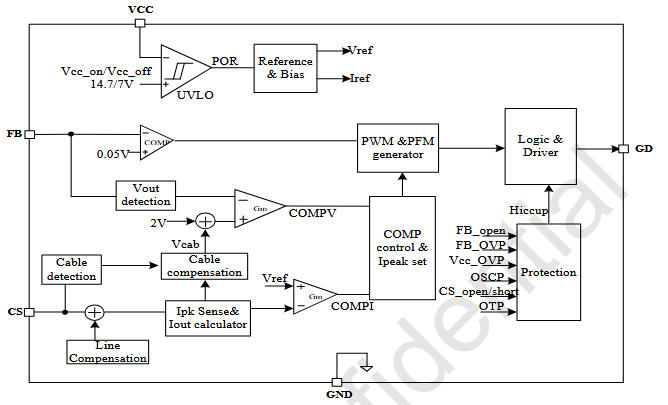

内部框图：一颗芯片 = 控制器 + MOSFET + 保护器

关键模块：

• QR 控制：谷底导通，最高 115 kHz，效率提升 2 %
• 线补：随负载增大自动抬高 FB 基准，补偿电缆压降 3 %/6 %/9 % 可选
• CC 算法：原边 Ipks 采样 + 退磁时间计算，恒流精度 ±5 %
• CV 算法：辅助绕组平台电压与 2 V 基准比较，恒压精度 ±3 %

电气亮点速览

调试锦囊

1. CC 点校准：
   IOUT = 0.5 × Kcc × NPS / Rcs
   Kcc = 500 mV，NPS = Np/Ns，Rcs 1 % 精度即可

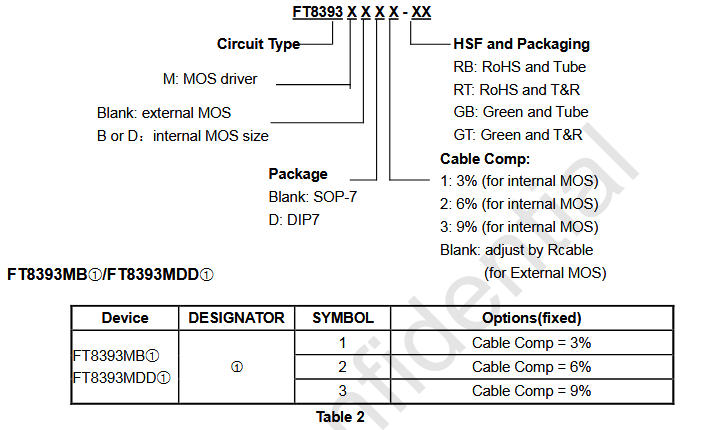

2. 线补选型：
   MDD1 = 3 % 固定；MDD2 = 6 %；MDD3 = 9 %，根据电缆长度选
3. QR 变压器：
   漏感 < 5 µH，谐振频率 600 kHz-1 MHz，避免谷底错位
4. EMI 优化：
   DRAIN 铺铜 < 8 mm × 8 mm，RCD 吸收并 100 pF 小电容，抑制振铃

实测效率（Demo 板 5 V/3.4 A）

深圳三佛科技提供技术支持，批量价格有优势~

一句话总结

FT8393MDD1-DRB 用 一颗 SOP-7 芯片 + 2 颗电阻 + 1 颗电容 就把 17 W 快充做成“三无”产品：
无光耦、无 TL431、无次级电流检测。
下次做 5 V 3.4 A 适配器，记住：
“MDD1 一贴，BOM 省一半，认证一次过。”
