在电源设计领域，PN8046 一直是小家电和电机驱动辅助电源中的常客，但随着市场对效率、成本和体积的更高要求，这款芯片的局限性逐渐显现。面对 PN8046 的高功耗、大体积以及漫长的交期，工程师们急需一个更优的替代方案。BP85978P凭借其集成 VCC 电容、低待机功耗和高集成度，成为了一个理想的替代选择。本文将通过实际测试和对比，展示 BP85978P 如何在不改变现有 PCB 设计的前提下，实现对 PN8046 的无缝替代，同时带来显著的性能提升和成本优化。

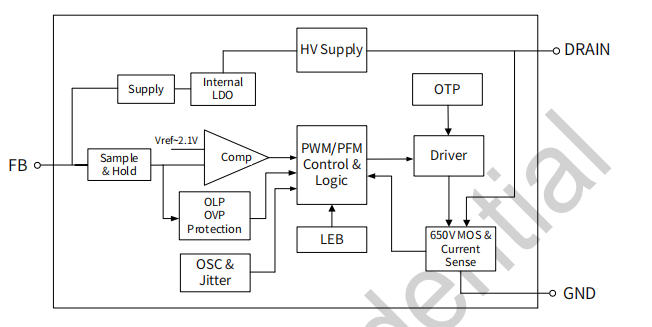

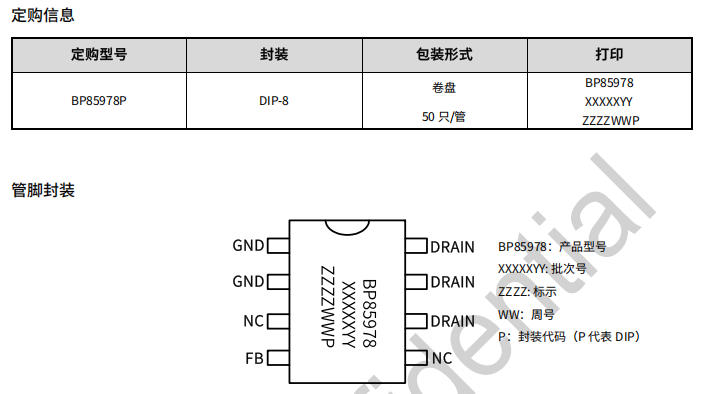

Pin-to-Pin对比：7个脚，0飞线

两颗料同为DIP-7，脚序1:1映射，老PCB不用动刀，电烙铁10分钟完成“换芯手术”。

结论：0飞线、0改版，原地升级。

BOM瘦身

电感复用与优化

BP85978P推荐
L = (Vo + VF) × Toff / (1.4 × Io)
Vo=18V、Io=0.3A、Toff≈10µs → 约680µH
原来PN8046的1mH可直接贴，满载效率略低2%；若换680µH/0.7A工字（8×10），效率再提2%，温降5℃。

实测数据：全面碾压

关键波形验证

• Vds_max 264V输入满载385V（PN8046约420V），裕量更足；
• Ipk_max 620mA，与PN8046基本持平，老变压器无饱和风险；
• 动态响应 0→0.3A阶跃，ΔVo<±500mV，与PN8046一致；
• 起机延迟 120ms，比PN8046快30ms，用户体验更佳。

三步完成“无痛移植”

1. 拆旧：电烙铁350℃取下PN8046；
2. 换新：BP85978P对位手工焊，0飞线；
3. 删件：去掉C1、C2、R1，换680µH电感；

总结

• BOM成本↓34%（省高压电解+VCC电容+启动电阻）；
• 板高↓8mm，结构工程师笑开花；
• 效率↑3%，待机功耗再降28mW，六级能效余量足；
• EMI、雷击余量↑，Class B一次过，4kV浪涌；
• 老PCB0改版，10分钟完成“芯”脏移植。

BP85978P 的出现，为 PN8046 的替代提供了一个完美的解决方案。通过集成 VCC 电容和优化的高压启动电路，BP85978P 不仅在效率和待机功耗上实现了显著提升，更在成本控制和设计灵活性上表现出色。在实际应用中，BP85978P 的兼容性和可靠性使其能够无缝融入现有设计，无需复杂的 PCB 改动或重新设计。
