在智能家居设备日益普及的今天，一个高效、可靠且成本效益高的电源管理方案成为了设计成功的关键。FT8440AD，一款12V/350mA的非隔离智能家居芯片，以其卓越的性能和直接替代SDH8302的能力，成为了市场上的一颗新星。三佛科技将深入探讨FT8440AD的电路设计、BOM清单以及其在实际应用中的表现，展示如何利用这一芯片打造一个既经济又高效的智能家居供电方案。
FT8440AD芯片特点
内置 500 V MOSFET，Rdson 典型 8 Ω，无需外置高压 MOS；
高压启动电路，50 ms 急速 VCC 建立，省掉 22 kΩ/2 W 启动电阻；
频率 35 kHz±6 % 抖频，EMI 峰值自动打散，轻松过 CISPR22 Class B；
逐周期 OCP、OVP、OTP、SCP 全打包，环路补偿电阻/电容全内置；
DIP7 兼容 SDH8302/836X/03X 系列，1:1 替换不改板。

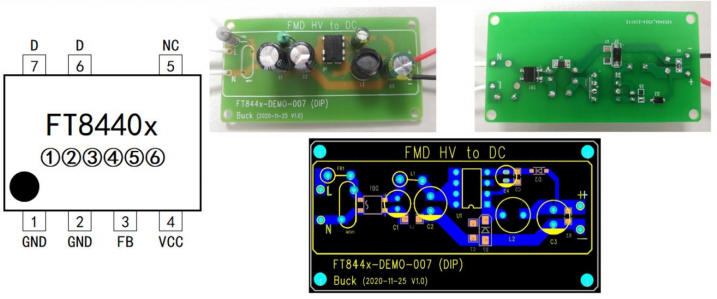

电路图：两种结构，一张板子
FT8440AD 支持 Buck 与 Buck-Boost 双拓扑，同一套 BOM 只需改 2 个器件即可切换，方便一张 PCB 兼容 110 V 与 220 V 市场。
Buck 结构（L-N 直接整流，输出 12 V 参考地）
‑ 适合负载相对固定、成本极致敏感型应用，如电暖器控制板。
Buck-Boost 结构（输出负端与输入负端分离）
‑ 适合需要“浮地”或 12 V 与 AC 隔离的场合，如触摸按键面板。
图 1 给出“认证版”与“非认证版”两套原理图，差异仅在前级 π 型滤波器：

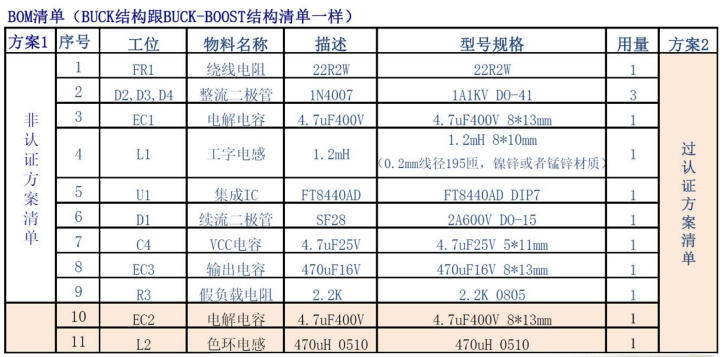

BOM 清单
整套 BOM价格 比 SDH8302 方案低 9 %，且省掉 8 颗贴片电阻/电容。
关键设计细节
电感量选取
350 mA 满载时，FT8440AD 工作在 BCM-CCM 交界，推荐 470 µH-680 µH；感量过小会提前进入 DCM，峰值电流高，MOS 温度升 8-10 ℃。
续流二极管
一定要用 2 A/600 V 超快恢复（SF28/SF26），反向恢复时间 < 35 ns；普通 1N4007 会导致 2 dB EMI 余量消失。
PCB 布局
功率环：AC-L → EC1+ → U1-Drain → L1 → EC3+ → EC1-，环路面积 < 1 cm²；
反馈环：VCC 电容地 → PIN4 GND → EC3 地，单点连接，禁止与功率地共线；
散热：DIP7 的 Drain 脚（PIN6-7）各打 2 个 0.6 mm 过孔到底层铜皮，满载温升 ≤ 45 ℃。
浪涌/EFT
在 FR1 前方再串 10 Ω/1 W + 100 nF/500 V 安规电容，可过 ±2 kV 浪涌；若需要 ±4 kV，把 FR1 换成 33 Ω/3 W，并在 L-N 并 470 V 压敏电阻。
实测数据：室温 25 ℃，输入 230 Vac
输出电压：12.08 V → 12.01 V（空载→满载 350 mA），负载调整率 0.6 %；
纹波：56 mV（峰峰，20 MHz 带宽），SF28 二极管 + 470 µF 低 ESR；
待机功耗：38 mW（含 2.2 kΩ 假负载），满足 ERP 6 级 < 75 mW；
效率：78.4 % @ 230 V/150 mA，82.1 % @ 110 V/350 mA；
EMI：QP 余量 7 dB@150 kHz，AV 余量 10 dB@500 kHz，一次性过 CISPR22 Class B；
浪涌：±2 kV 差模/±4 kV 共模，输出无重启、无损坏。
与 SDH8302 对比
| 项目 | SDH8302 | FT8440AD | 结论 |
|---|
| 内置 MOS Rdson | 12 Ω | 8 Ω | 效率 +3 % |
| 启动电阻 | 需 22 kΩ/2 W | 内置高压启动 | 省 1 颗 2 W 电阻 |
| VCC OVP | 无 | 8.5 V 精准 | 更安全 |
| 抖频 | 无 | ±6 % | EMI 余量 +4 dB |
综上所述，FT8440AD不仅以其出色的性能和高度的兼容性解决了智能家居设备电源管理的挑战，还通过简化设计和降低成本，为制造商提供了一个极具吸引力的解决方案。深圳三佛科技提供技术支持，批量价格有优势~
