在现代电子设备设计中，对于高效稳定的电源管理解决方案的需求日益增长。KP521405LGA，一款专为高效能和低功耗设计的5V/1A同步降压转换器芯片，以其卓越的性能和简易的使用方式，满足了市场对于小型化、智能化电源管理方案的迫切需求。本文将深入探讨KP521405LGA的核心特性，包括其典型电路图、管脚定义以及内部框图和功能描述，为电子工程师提供一份详尽的解析。

典型电路图 —— 真正 3 外围

• 输入电容 C1：22µF X7R + 1µF 0805 高频贴片，紧靠 VIN-GND
• 功率电感 L1：68µH，饱和电流 >1.8A（1A 负载+纹波 0.6A）
• 输出电容 C2：100µF/10V 聚合物，ESR <40mΩ，决定纹波 & 瞬态

管脚定义（TSOT23-6 视角）

内部框图

→ 100kHz 固定频率 + 峰值电流模式，环路带宽≈16kHz，瞬态响应快且易补偿；轻载自动 PSM，单颗芯片兼顾高效 & 低噪。

核心功能拆解

连续电流模式 CCM
负载 >0.3A 时固定 100kHz，纹波电压最小，满载 1A 效率 92%（Vin=24V）。

DCM + 跳频 PSM
0.5V COMP 阈值以下进入跳周期，把开关损耗与静态电流同时砍掉，<10mA 负载仍保持 80% 以上效率。

100% 占空比 LDO 模式
输入接近 5V 时高侧 P-MOS 持续导通，压差仅 (IOUT×RDS(on)) ≈ 0.27V，保证电池馈电场景不掉电。

全套自恢复保护

VIN OVP 44V/42V（滞回）—— 抑制汽车负载跳变尖峰

VOUT OVP 110% / UVP 50% —— 后级 MCU 不击穿、不打嗝

逐周期 OCL 1.8A（典型）—— 电感饱和/短路立即限流

OTP 160℃/50℃滞回 —— 白电密闭机壳内不锁死

软启动 & 预偏置
2.5ms 线性爬升，外部已存在电压时不会倒灌，支持热插拔。

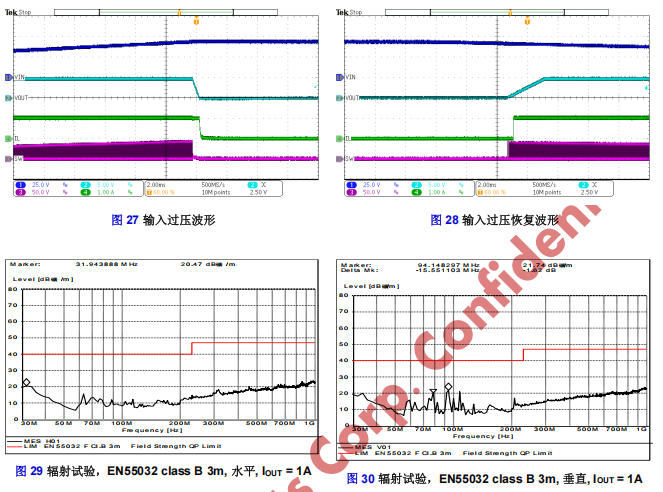

实测波形一览

    5V 效率：Vin=12/24/36V，负载 0.001-1A 曲线平坦，1A 时仍>90%
    0→1A 负载阶跃：ΔVo<±200mV，恢复时间 40µs
    输出短路打嗝：限流→降频→40ms 重启，平均热应力降低 70%
    辐射 EMI：水平/垂直 QP 余量 >7dB，无需共模电感即可过 Class B

电感与电容快速选型（官方表）

→ 高耐压聚合物电容可单颗解决纹波 + 瞬态，PCB 面积更省。

布板黄金 5 条

1. 输入电容负端与芯片 GND 同点落地，功率环路 <3mm × 3mm
2. SW 节点宽短但不过长，防止天线效应；远离 VOUT 采样走线
3. 芯片底部散热焊盘打 6 个 0.3mm 过孔到 GND 铜，降低 8℃ 温升
4. 如果多层板，第二层整片地，第三层接 VIN 铺铜，形成屏蔽与散热
5. EN 脚悬空 = 默认使能，若需 MCU 控制，加 20kΩ 下拉，走线远离 SW

总结

KP521405LGA 用 TSOT23-6 封装把“高压同步 MOS + 电流模式 + 全套保护 + 低待机”打包成一颗“三外围”芯片：

• 6-40V 超宽输入，一颗方案覆盖 12V/24V 工业母线 & 36V 汽车浪涌
• 100kHz 低边开关 + 扩频，单层 PCB 过 EMI B，认证省下共模电感
• 25µA 关断电流，电池供电场景不偷电
• 100% 占空比，电池馈电到 5.3V 仍稳压输出
• 0.8% 精度 + 2.5ms 软启动，直接给 MCU、运放、通信模块供电

KP521405LGA作为一款高性能的同步降压转换器，不仅在设计上充分考虑了用户的实际需求，还通过其优异的性能参数和简单的外围设计，大幅降低了工程师的工作负担。深圳三佛科技提供技术支持，批量价格有优势~
