LP3798EAM/EBM/ESM是芯茂微推出的「原边控制+内置SiC功率管」二合一方案，覆盖12V2A-12V3A（24W-36W）主流功率段。无需光耦、TL431和肖特基，单层PCB即可通过EMI Class B，峰值效率>91%，BOM数量比传统方案减少20%，特别适合小家电、智能锁、机顶盒、电动工具等成本敏感且空间受限的应用。
订购信息与功率选型
| 订购型号 | 封装 | 内阻 | 推荐功率 | 备注 |
|---|
| LP3798EAM | ASOP-6 | 5Ω | 18W(90-265V) / 24W(176-265V) | 小外壳 |
| LP3798EBM | ASOP-6 | 1.2Ω | 24W(90-265V) / 36W(176-265V) | 通用型 |
| LP3798ESM | ASOP-6 | 1.0Ω | 24W(90-265V) / 36W(176-265V) | 小体积&大电流 |
所有子型号脚位兼容，仅SiC Rdson差异，可根据外壳尺寸和散热条件快速切换。
典型应用电路（24W 示例）
输出电压由FB分压设定（公式见Datasheet 式1）
恒流点由RCS设定（式11）：IOCP ≈ VREFCCP·NP/(NS·RCS)
无光耦、无TL431，单面PCB 45mm×39mm即可实现24W

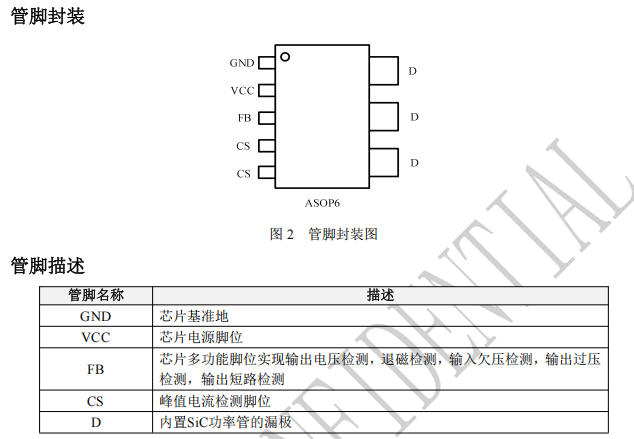

管脚定义与封装
底部散热焊盘接GND，推荐开3×3过孔到内层铜，热阻θJA≈50°C/W。
内部框架图解读
750V SiC Power MOSFET —— 去掉外部高压MOS
PFM+抖频振荡器 —— 100kHz/65kHz/24kHz三档，±3%周期抖动，EMI峰值降低5dB
CV/CC双环路 —— 恒压时采样FB退磁电压；恒流时采样CS中心点电压与退磁占比乘积
逐周期保护库 —— OVP/UVP/OCP/OTP/TONMAX/FB开短路/CS开短路，全部自恢复
软启动&斜坡补偿 —— 13.5ms阶梯升峰，CCM占空比>50%也不出现次谐波振荡
应用设计要点
启动电阻RST
选1MΩ-2MΩ/0.25W，启动电流仅2µA，待机功耗<75mW
变压器设计
NP:NA:NS推荐210:28:14（24W）
漏感<25µH，降低尖峰
Bmax<0.35T，避免饱和
RCS计算
目标IOCP=2A，选RCS=0.25Ω/1W，公式见式11
FB分压电阻
RFBH=24k，RFBL=4.3k，得到12V±1%
PCB布局
功率环路（母线电容-D-变压器）面积<30mm²
CS采样电阻Kelvin到GND，远离高压节点
VCC旁路1µF+100nF紧靠2脚
散热焊盘打9孔0.3mm到内层地，温升再降8°C
实测性能（参考24W Demo）
峰值效率：91.2%@230V/1.5A
空载功耗：58mW@230V
输出纹波：120mV（20MHz带宽）
动态负载0-100%：ΔVo<±200mV，恢复<400µs
传导EMI：QP余量>6dB@500kHz，无需共模电感
雷击：±4kV L-PE/N-PE PASS
OTP：150°C自恢复，45°C壳内满载4h无降额
子型号切换指南
所有型号脚位相同，只需更改RCS与变压器匝比，一周内可完成平台切换。
深圳三佛科技提供技术支持，批量价格有优势~
总结
LP3798ExM系列把「750V SiC功率管+原边CV/CC控制+全套保护」塞进ASOP-6，用一颗芯片解决传统24W-36W适配器里“高压MOS+肖特基+光耦+431”的复杂架构。峰值效率>91%，待机<75mW，单层PCB过EMI，BOM成本立降20%。无论是小家电、智能锁还是电动工具，选择LP3798E就是选择“外围最少、体积最小、可靠性最高”的功率答案。
