当智能硬件走向“高算力+低功耗+丰富外设”时代，8位机常常力不从心，而主流32位MCU又面临成本敏感、封装庞大、开发复杂等痛点。辉芒微推出的 FT32F072xx 系列（含 RBAT7/CBAT7/KBBT7/KBBU7/KBCW7 等子型号）恰逢其时：Cortex-M0 内核跑 96 MHz，2.0-5.5 V 超宽压，24×Touch Key、1×USB 2.0、双运放、四比较器、1 Msps ADC 全部塞进最小 4 mm×4 mm QFN32。一颗芯片即可覆盖家电控制、工业节点、便携测量、健康美容、USB Dongle 等海量应用，且现场 BOM 成本与 8 位机几乎持平——“加量不加价”的升级方案，由此展开。

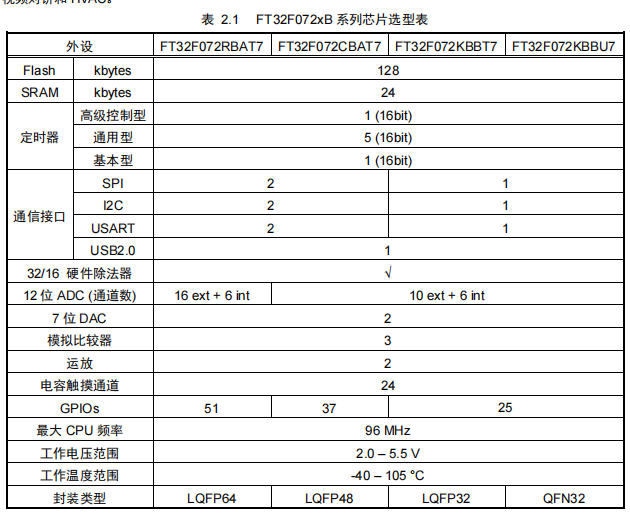

家族总览与快速选型

→ 全系硬件兼容：外设地址、引脚排列、寄存器位域保持一致，工程师可“大封装调试→小封装量产”，无需修改原理图。

内核与存储

• Cortex-M0 单周期 32×32 乘法器，96 MHz 主频下 CoreMark 达 2.42/MHz，轻松应对 PID 运算、电机 SVPWM、USB 数据搬运。

• 128 kB Flash + 12 kB Bootloader 支持 IAP/OTA；24 kB SRAM 可并行 DMA，ADC 采样→内存→USB 上传无需 CPU 干预。

• 2.0-5.5 V 超宽压，直连 3×AA/单锂电/5 V 适配器；待机 2.2 µA，RTC+1 kB 备份寄存器保持时钟与数据，电池设备 10 年不换电。

丰富外设“全家桶”

1. 模拟“三件套”
   • 1 Msps 12-bit ADC（16 外部+6 内部通道），7 位 DAC×2，3×高速比较器，2×运放（GBW=2.49 MHz，PSRR=100 dB），省去外部运放/比较器。
2. 电机与电源
   • TIM1 高级定时器带 3 对互补 PWM+死区+刹车，可直接驱动半桥/全桥 MOSFET；霍尔接口 ETR 完成无刷电机闭环。
3. 触控+LED 驱动
   • 24 通道电容触摸，支持 1 mm 亚克力面板；PA8-PA10/PA13-15/PB0-PB7 共 14 脚具备 51 mA 大电流驱动，可直接推 LED 灯串，省掉三极管。
4. 通讯“三剑客”
   • USB 2.0 Full-Speed 12 Mbps（内置 PHY+上拉），支持 USB CDC/HID/MSC 协议栈；双 USART 带 RS-485 硬件 DE 信号；双 I²C（1 MHz FM+）。
5. 安全与校准
   • PVD 可编程电压检测（16 档 1.7-4.1 V），Flash 读保护/写保护，96 位唯一 ID，CRC-32 硬件单元，满足家电安规与固件版权需求。

功能框图与引脚分布

1. 系统框图亮点
   • 多时钟源：4-32 MHz 晶振、48 MHz 内置 RC、40 kHz LSI、32.768 kHz LSE，PLL 最高 96 MHz；外设独立门控，节能精细化。
   • DMA 5 通道：ADC、USART、SPI、I²C、TIM 均可触发，实现“零 CPU”数据搬运。
   • 触摸控制器：硬件电荷转移，最大灵敏度 1 pF，中断阈值自整定，防水抗干扰。


2. 引脚定义精髓
   • LQFP64 提供 51 GPIO，适合工业 HMI；LQFP48 保留 37 GPIO，兼顾成本与功能；QFN32 仅 4 mm×4 mm，却仍有 25 GPIO 与 USB，是空间敏感型（TWS 充电盒、指纹 U 盘）首选。
   • 所有封装均引出 VBAT、NRST、SWDIO、SWCLK，调试/烧录/低功耗模式切换无压力。

供电方案与电源树

1. 单电源方案
   • VDD=2.0-5.5 V，VDDA 与 VDD 直连，内部 1.6 V/1.5 V LDO 为内核与模拟供电；>2.7 V 时 ADC 可达全速 1 Msps。
2. 双电源隔离方案
   • 数字部分 VDD 2.0-5.5 V，模拟部分 VDDA 2.4-5.5 V，二者通过 10 Ω+100 nF π 型滤波，提升 ADC/DAC 信噪比 6 dB。
3. 备份域供电
   • VBAT 2.0-5.5 V 直接接纽扣电池，RTC、32×16 bit 备份寄存器、LSE 晶振持续运行；主电掉电时电流仅 0.5 µA。
4. USB 供电方案
   • USB 工作电压 3.0-3.6 V，5 V 总线经 LDO 降至 3.3 V 后给 MCU；LDO 使能脚由 VBUS 检测，插入自动上电，拔出自动进入待机。

典型应用速写

• 工业控制：LQFP64 + TIM1 互补 PWM → 驱动 3 相 24 V 无刷电机，ADC 采样相电流，运放做差分放大，USB CDC 上传实时波形。
• 健康美容：QFN32 + 触摸滑条 + 大电流 LED → 便携式射频美容仪，手指滑动调功率，RGB 灯环指示温度档。
• 智能家居：LQFP48 + 触摸面板 + RS-485 → 86 盒智能温控器，Modbus-RTU 对接全屋 PLC，掉电 RTC 维持定时开关。
• USB 配件：KBBU7 + USB HID → 8 路可编程 GPIO 小工具，PC 端 Python 脚本即可读写控制，开发调试神器。

结语

从 64 脚的工业 HMI 到 4 mm×4 mm 的便携美妆，FT32F072xx 用一颗芯片覆盖了“性能—成本—体积”黄金三角：Cortex-M0 跑 96 MHz 让算法游刃有余，2.0-5.5 V 超宽压让电源设计极简，丰富模拟/电机/USB 外设让外围 BOM 一减再减。深圳三佛科技提供技术支持，批量价格有优势~
