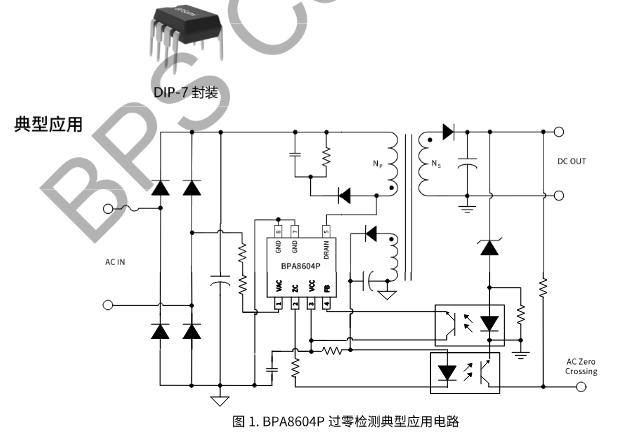

BPA8604P是晶丰明源推出的高集成度反激电源芯片，主打微波炉、电磁炉等家电辅助电源市场。它把700V高压MOS、控制器、过零检测电路集成到一颗DIP-7芯片里，外围极简，还能输出交流过零信号控制继电器，避免打火。
核心特点：

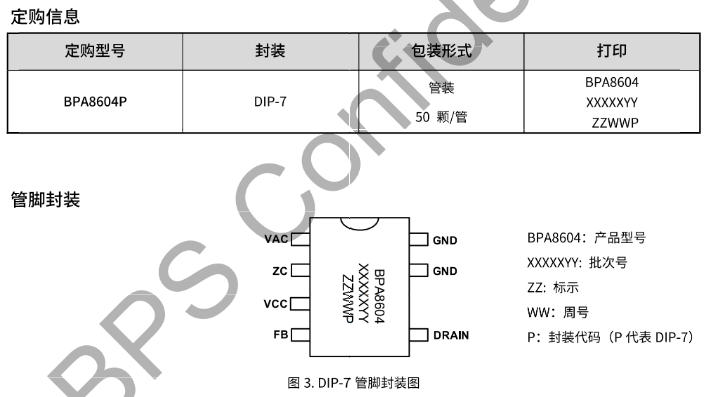

| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VAC | 过零检测输入，接交流分压电阻 |
| 2 | ZC | 过零信号输出，接光耦或MCU |
| 3 | VCC | 芯片供电，接0.1~1μF电容 |
| 4 | FB | 反馈输入，接光耦输出 |
| 5 | DRAIN | 高压MOS漏极，接变压器初级 |
| 6,7 | GND | 芯片地，MOS源极兼散热 |
封装特点： DIP-7比标准DIP-8少一脚，增加DRAIN到GND的爬电距离，适合高压潮湿环境。
过零信号用途： 控制继电器或可控硅在电压零点切换，消除火花，延长寿命。
控制方式： 脉冲数控制（非PWM），根据负载自动跳过部分开关周期，无需外部补偿。
| 参数 | 典型值 | 说明 |
|---|---|---|
| 开关频率 | 132kHz | 抖频±4kHz，降低EMI |
| 高压MOS耐压 | 700V | 裕量充足 |
| 导通电阻 | 20Ω | @25mA测试 |
| 启动电压 | 50V | DRAIN脚启动阈值 |
| VCC工作电压 | 5.9V | 自供电稳压 |
| 过温保护 | 140℃ | 迟滞75℃ |
| 前沿消隐 | 250ns | 防止误触发 |
输出功率：

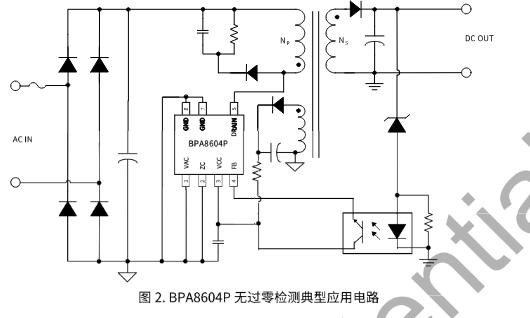

| 位置 | 推荐值 | 作用 |
|---|---|---|
| VCC电容 | 0.1~1μF | 芯片供电，小容量响应快 |
| VAC分压电阻 | 1M×3 | 高压分压，耐压>500V |
| VAC滤波电容 | 100pF | 滤除高频干扰，靠近芯片 |
| 输出电容 | 470μF | 低ESR电解，减小纹波 |
| 整流二极管 | SB1100 | 肖特基，低压降无恢复 |
┌─────────────────────────────────────┐
│ 1. 芯片远离变压器，减小干扰 │
│ 2. GND铺铜散热，DRAIN脚大面积走线 │
│ 3. VAC电容紧靠VAC和GND引脚 │
│ 4. 反馈回路远离功率回路和变压器 │
│ 5. 高频功率环路面积最小化 │
└─────────────────────────────────────┘
| 保护类型 | 触发条件 | 响应 |
|---|---|---|
| 输出短路 | FB电流<阈值，持续45ms | 打嗝重启（750ms间隔） |
| 输出过载 | FB电流<阈值，持续45ms | 打嗝重启（115ms间隔） |
| 反馈开路 | FB无电流 | 自动限压保护 |
| 逐周期限流 | 电流超阈值 | 当周期关断MOS |
| 过温保护 | 结温>140℃ | 关断，降温75℃后恢复 |
BPA8604P用单芯片实现了电源+过零检测两大功能，外围只需变压器、光耦和几个阻容件。132kHz高频让变压器体积小巧，DIP-7封装增加爬电距离适合潮湿环境。对于需要双路输出（5V+12V）且带过零控制的小家电，这是性价比极高的方案。深圳三佛科技提供技术支持，批量价格有优势~
