HN04P06B是华能推出的一款P沟道增强型功率MOSFET，采用紧凑型SOT-23封装，在60V耐压等级下提供4A连续电流能力。这款器件采用先进的沟槽栅（Trench）技术，在导通电阻和栅极电荷之间取得了出色的平衡，使其成为负载开关和PWM应用的理想选择。

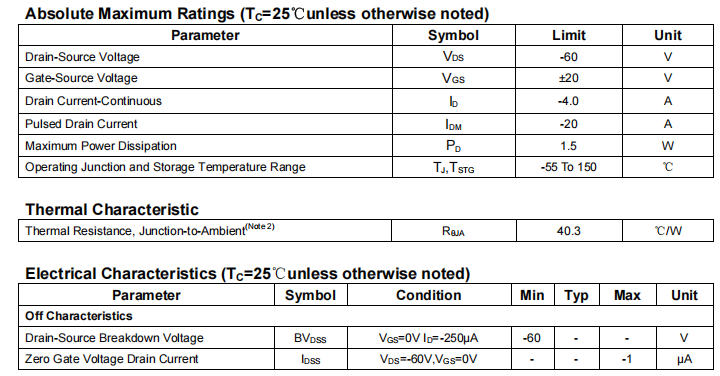

关键参数速览：

• 耐压等级：VDS = -60V（P沟道器件电压为负值）
• 电流能力：ID = -4.0A（连续），IDM = -20A（脉冲）
• 导通电阻：RDS(ON) < 80mΩ @ VGS = -10V；< 100mΩ @ VGS = -4.5V
• 栅极阈值电压：VGS(th) = -1.0V ~ -3.0V（典型值-1.7V）
• 封装形式：SOT-23（顶部带散热焊盘设计）

技术架构：沟槽技术如何重塑性能边界

1）沟槽栅技术的突破

传统平面栅MOSFET在缩小单元尺寸时面临导通电阻与耐压的权衡困境。HN04P06B采用的高密度沟槽单元设计（High Density Cell Design）通过以下方式突破限制：

1. 垂直电流路径：沟槽结构使电流沿垂直方向流动，消除了平面结构的JFET电阻区
2. 元胞密度提升：沟槽侧壁作为沟道，单位面积可容纳更多并联元胞
3. 电场优化：U型沟槽底部圆弧化设计，缓解电场集中效应

从数据手册的输出特性曲线（Figure 1）可见，在VGS = -10V时，器件在VDS = -2V即可进入深度饱和区，ID达到约14A（受限于测试条件），印证了低导通电阻特性。

2）关键电气特性解读

应用场景与电路设计实战

1）负载开关（Load Switch）应用

HN04P06B的低RDS(ON)和宽栅极电压范围使其成为电池供电设备中负载开关的优选。

典型电路拓扑：

设计要点：

• 栅极驱动电压：对于单节锂电池（2.5V-4.2V），需确认VGS能否充分导通。从传输特性曲线（Figure 2）可见，在VDS=-5V、125°C时，VGS ≈ -2.5V即可导通约2A电流，但为获得完整4A能力，建议VGS ≤ -4.5V
• 开关速度控制：栅极串联电阻RG可限制di/dt和dv/dt，抑制EMI。参考开关时间测试电路，典型RG取3-10Ω
• 热管理：SOT-23封装热阻较高（RθJA ≈ 83°C/W，基于FR4板1oz铜、10秒脉冲），持续4A电流时结温升达106°C，需评估环境温度余量

2）同步整流与PWM应用

在Buck/Boost变换器的高侧开关位置，P沟道MOSFET可简化驱动电路设计——无需自举电容或隔离驱动，直接以地为参考的PWM信号即可控制。

性能优势：

• 快速开关：典型开通延迟8ns，上升时间4ns；关断延迟32ns，下降时间7ns（见数据手册Switching Characteristics）
• 低反向恢复：体二极管反向恢复时间trr仅25ns，Qrr=31nC，适合高频同步整流
• 雪崩能力：单脉冲雪崩能量（EAS）测试电路表明器件具备一定雪崩耐受能力，可吸收感性负载关断时的过冲能量

栅极电荷曲线（Figure 5）分析：

• 米勒平台电压约2.8V，对应栅漏电荷Qgd的充放电过程
• 从0V到-10V驱动时，总电荷需求25nC。若驱动器可提供100mA峰值电流，理论最短开通时间约250ns，实际受RG和驱动回路电感限制

竞品对比

总结

HN04P06B代表了国产功率半导体在通用MOSFET领域的成熟水平。其80mΩ级导通电阻、4A电流能力与SOT-23紧凑封装的组合，在以下场景展现独特价值：

设计警示：需特别关注SOT-23封装的热限制，持续大电流应用建议进行详细热仿真或选择更大封装（如SOT-89/TO-252）。深圳三佛科技提供技术支持，批量价格有优势~
