FT8393Mxx是FMD推出的高性能原边反馈（PSR）AC-DC控制芯片，主打18-50W功率段的适配器/充电器市场。该系列最突出的特点是无需光耦和TL431即可实现精确的恒压恒流控制，大幅简化外围电路、降低成本并提升可靠性。

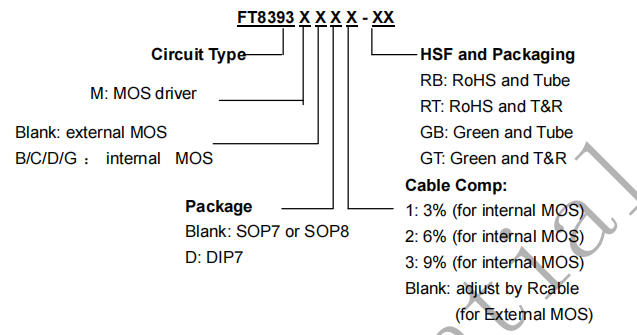

系列包含多款细分型号：
传统反激电源需要光耦+TL431实现次级反馈，而FT8393Mxx通过检测辅助绕组电压（FB引脚）间接获取输出电压信息，实现初级侧闭环控制。优势显而易见：
芯片工作在准谐振模式，谷底开通降低开关损耗；轻载时自动进入PFM模式，待机功耗极低，轻松满足：
实测在5V/2.4A应用中留有充足的设计裕量。
| 功能 | 说明 |
|---|---|
| 线电压补偿 | 自动补偿输入电压变化对输出电流的影响，改善线性调整率 |
| 线缆补偿 | 内置3%/6%/9%三档可选（或通过外置电阻调节），补偿线损压降 |
| 温度补偿 | OTP阈值155°C，带10°C滞回，防止热失控 |
| 参数 | 典型值 | 备注 |
|---|---|---|
| 启动电压 VCC_on | 14.7V | UVLO关断阈值7V |
| 启动电流 | 3μA | 支持大阻值启动电阻，降低待机损耗 |
| 工作电流 | 0.4mA | 超低静态功耗 |
| 电流检测阈值 | 1.15V / 300mV | 最大/最小限流点 |
| 反馈基准电压 | 2.0V | ±1.5%精度 |
| 最高开关频率 | 125kHz | 限制EMI辐射 |
| 最大关断时间 | 2.0ms | 保证轻载稳定性 |
| 栅极驱动电压 | 12V | 兼容主流MOSFET |
| 型号 | 封装 | RDS(on) | ID_MAX | 推荐功率 |
|---|---|---|---|---|
| FT8393MBx | SOP7 | 4.6Ω | 0.8A | 12-15W |
| FT8393MCx | SOP7 | 3.0Ω | 1.0A | 15-18W |
| FT8393MDx | SOP8 | 2.0Ω | 1.4A | 20-24W |
| FT8393MDDx | DIP7 | 2.0Ω | 1.4A | 20-24W |
| FT8393MGDx | DIP7 | 1.1Ω | 2.0A | 35-40W |
FT8393MDD1（DIP7封装，无内置线补）是18-24W段性价比首选，适合对散热要求较高的适配器应用。
外围仅需：启动电阻、VCC电容、FB分压电阻、CS采样电阻、RC吸收回路。
通过GATE脚驱动外置MOSFET，可自由搭配不同规格功率管，覆盖30-50W乃至更高功率段。线补电阻Rcable接于CS与MOS源极之间，实现0-9%可调配补偿。
FT8393Mxx集成完善的保护机制，无需额外电路：
故障触发后进入打嗝模式（Hiccup），降低故障态功耗。
Kcc=500mV（内部基准），Rs为CS脚外接采样电阻，Nps为初次级匝比。
启动电阻R_start建议取2-5MΩ，配合10μF VCC电容，可实现<500ms启动时间，同时满足<30mW待机要求。
