BPA8505/BPA8506系列125mA~450mA集成高效率开关电源驱动芯片
类别:产品新闻 发布时间:2026-03-09 14:00:50 浏览人数:18398

BPA8504/05/06是晶丰明源推出的非隔离Buck降压电源芯片,内置650V高压MOSFET,采用极简外围设计,输出电流覆盖125mA~450mA范围。该系列专为小家电辅助电源、MCU供电、IoT设备等应用设计,具有高效率、低待机功耗、高集成度的特点。


核心优势:

  • 内置650V/1.5Ω功率MOS,无需外置功率管
  • 极简外围:仅需4个外围元件即可工作
  • 超低待机功耗,满足能效标准
  • 全电压范围(85VAC~265VAC)输入


主要特点


特性参数
内置高压MOSFET650V耐压,RDS(on)约1.5Ω(典型值)
输出电流能力BPA8504: 125mA / BPA8505: 250mA / BPA8506: 450mA
工作频率1kHz~45kHz,随负载自适应调节
反馈基准1.7V(高精度内部基准)
保护功能OVP、OLP、SCP、OTP、逐周期限流
软启动内置软启动,减小启动冲击
抖频功能内置抖频,改善EMI性能
封装形式SOP-7、DIP-7可选


管脚封装与功能


封装形式:SOP-7 / DIP-7



管脚功能说明


管脚名称类型功能描述
1VCC电源芯片供电输入,典型工作电压6.4V/5V
2FB输入反馈输入脚,通过分压电阻检测输出电压
3NC-悬空脚(SOP-7)或VCC(DIP-7)
4DRAIN输出内置MOSFET漏极,接电感和续流二极管
5-8GND芯片地,多引脚并联降低热阻

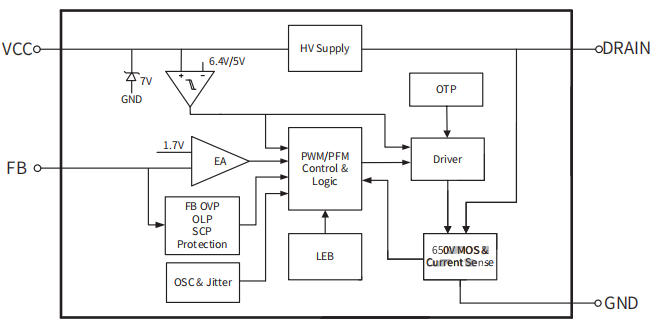

内部结构框图



典型应用电路


1. 基本Buck应用(5V/250mA输出)



2. 关键外围元件计算



推荐值:1mH~4.7mH(根据输出电流选择)


定购信息


型号输出电流封装包装典型应用
BPA8504D125mASOP-7编带小功率MCU供电
BPA8504P125mADIP-7管装家电控制板
BPA8505D250mASOP-7编带标准5V/250mA电源
BPA8505P250mADIP-7管装工业控制供电
BPA8506D450mASOP-7编带大电流负载供电
BPA8506P450mADIP-7管装电机驱动辅助电源


型号命名规则


  • 第5-6位数字:电流等级(04=125mA, 05=250mA, 06=450mA)
  • 后缀D:SOP-7封装
  • 后缀P:DIP-7封装


工作模式与保护功能


多模式PWM/PFM控制


负载状态工作模式频率特性特点
重载PWM模式固定45kHz满载高效率
中载PFM模式22kHz~45kHz频率随负载降低
轻载低频PFM1kHz~22kHz降低开关损耗
空载突发模式<1kHz超低待机功耗


保护功能一览


保护类型触发条件动作方式恢复方式
输出过压保护 (OVP)FB电压 > 1.5×Vref(约2.55V)立即关断输出电压恢复正常后自动恢复
过载保护 (OLP)FB电压 < 0.4V 持续 32ms进入打嗝模式(间歇工作)负载减小至正常范围后自动恢复
输出短路保护 (SCP)FB电压 < 0.4V 持续 4ms进入打嗝模式短路解除后自动恢复
过温保护 (OTP)芯片结温 > 150°C完全关断输出温度降至恢复阈值以下后自动恢复
逐周期电流限制电感电流 > ILIMIT_MAX当前周期立即关断MOS下一开关周期自动恢复
VCC欠压锁定 (UVLO)VCC电压 < 5.0V芯片停止工作VCC电压 > 6.4V后自动恢复
软启动保护芯片启动时限流点从40%逐步上升至100%(127个周期)完成


设计要点与注意事项



电感选择建议


输出电流推荐电感值饱和电流
125mA (BPA8504)2.2mH~4.7mH>200mA
250mA (BPA8505)1.0mH~2.2mH>400mA
450mA (BPA8506)470μH~1.0mH>700mA
注意:电感饱和电流必须大于芯片最大限流点,否则会导致电流失控。


PCB Layout 建议


关键布局要点:
┌─────────────────────────────────────────┐
│ 1. VCC电容紧靠芯片VCC和GND引脚(5mm内) │
│ 2. FB分压电阻靠近FB脚,远离电感/二极管 │
│ 3. 功率环路面积尽量小:输入电容→电感→ │
│ 芯片DRAIN→GND→输入电容 │
│ 4. GND铺铜尽量大,多打过孔散热 │
│ 5. 反馈走线远离高压开关节点 │
└─────────────────────────────────────────┘


典型BOM清单(5V/250mA应用)


位号元件规格数量
U1BPA8505DSOP-71
L1电感1mH/0.5A1
D1-D4整流二极管1N40074
D5续流二极管ES1J/600V1
C1,C2高压滤波电容6.8μF/400V2
C3VCC供电电容2.2μF/25V1
C4高频滤波电容100nF/50V1
C5输出滤波电容10μF/50V1
R1上分压电阻16.2kΩ1
R2下分压电阻2kΩ1


应用场景


  • 小家电辅助电源:电饭煲、电磁炉、洗衣机控制板供电
  • 智能插座/开关:WiFi模组3.3V/5V供电
  • IoT传感器节点:低功耗无线模块供电
  • MCU供电系统:STM32、ESP8266/ESP32等主控供电
  • LED驱动:小功率LED恒流驱动
  • 工业控制:PLC、继电器驱动辅助电源


选型建议


  • 小电流MCU供电(<150mA):选BPA8504
  • 标准5V/250mA应用:选BPA8505(最常用)
  • 大电流负载(>300mA):选BPA8506

深圳三佛科技提供技术支持,批量价格有优势~如需选购可以进店铺咨询客服:https://detail.1688.com/offer/677273458993.html?spm=a26286.8251493.description.2.221425b2HY71ZN


总结


BPA8505/BPA8506系列是晶丰明源针对小功率非隔离电源市场推出的高性价比方案,通过内置650V高压MOS、极简外围、智能多模式控制,实现了125mA~450mA输出范围的完整覆盖。相比传统阻容降压方案,具有效率高、待机功耗低、安全性好的显著优势;相比外置MOS的Buck方案,又具有成本低、体积小、设计简单的特点。
