核心特点

技术优势：

• 高压自启动：芯片内部集成高压启动模块，直接由母线电压供电，省去2MΩ启动电阻
• 两绕组支持：通过原边感测技术，可实现无辅助绕组的PSR架构
• 多模式控制：调幅（AM）+调频（FM）结合，优化全负载段效率
• 线损补偿：可调式线损补偿，自动补偿输出线缆压降
• 软驱动技术：优化EMI性能，内置16V栅极箝位

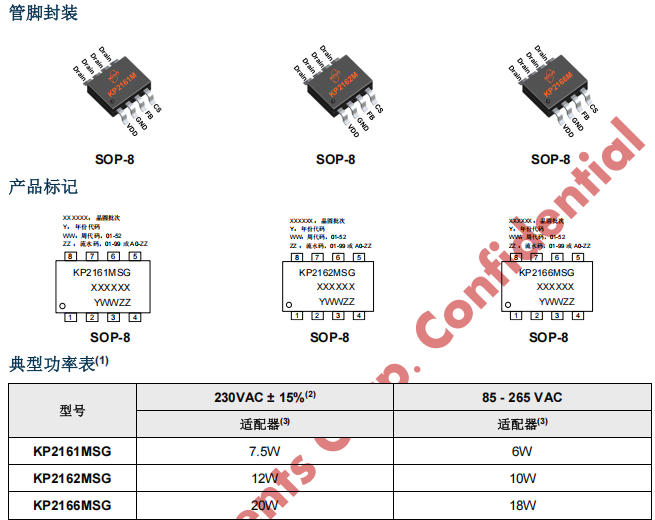

管脚封装与定义

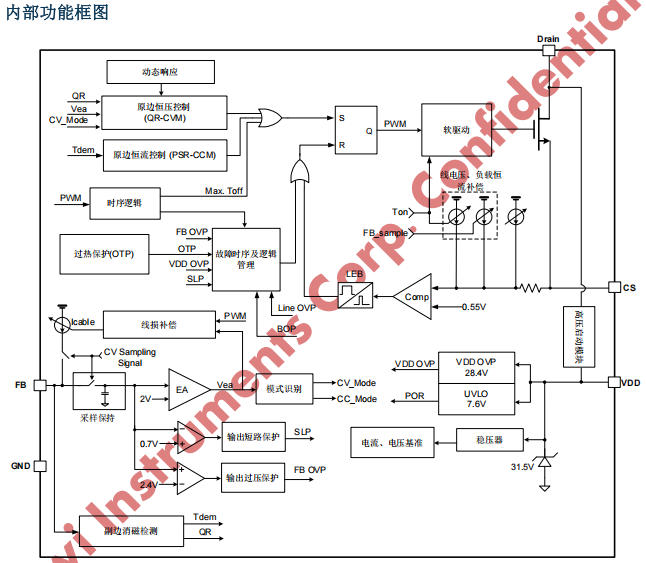

内部功能框图解析

KP2162MSGA内部集成了完整的电源管理控制系统：

工作原理：

1. 启动阶段：高压启动模块直接从整流后的母线取电，VDD充至8V后芯片开始工作，之后由辅助绕组供电
2. 恒压模式：采样辅助绕组平台电压（消磁期间），与内部2V基准比较，通过AM+FM调节维持输出电压稳定
3. 恒流模式：当负载加重至CV限流点，芯片自动切换至调频控制，维持Tdem/Tsw=0.5的比例关系，实现精确恒流
4. 线损补偿：根据负载功率自动调节FB脚流出电流，在分压电阻上产生补偿压降

典型应用电路

方案一：三绕组变压器（传统PSR）

方案二：两绕组变压器（无辅助绕组）

• NP/NS ：变压器原副边匝比
• RCS ：电流采样电阻（典型0.5Ω对应2A输出）

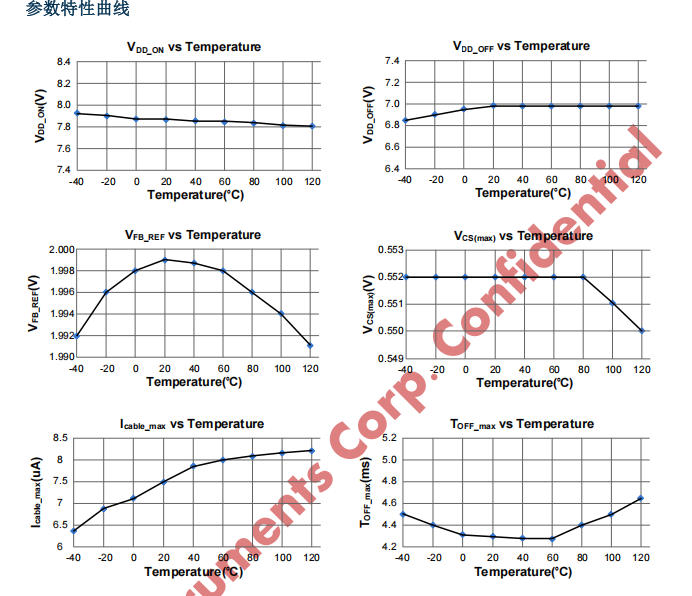

关键参数曲线

KP2162MSGA在宽温度范围内保持优异的性能稳定性：

1. VDD阈值温度特性

• 启动电压(VDD_ON)：8V（-40℃~120℃几乎无漂移）
• 关断电压(VDD_OFF)：7.6V（低温6.8V，高温7.0V）

2. 基准电压温度特性

• FB基准(VFB_REF)：2V ±0.5%（25℃时精度最高，温漂±0.4%）

3. 电流检测温度特性

• OCP阈值(VCS(max))：550mV（常温稳定，高温略降）

4. 线损补偿温度特性

• 最大线补电流(Icable_max)：7.8μA（随温度升高从6.4μA增至8.2μA）

5. 关断时间温度特性

• 最大关断时间(Toff_max)：4.3ms（低温4.5ms，高温4.6ms）

保护功能详解

产品系列对比

总结

KP2162MSGA通过集成高压启动、650V功率MOSFET和完善的保护功能，为10W充电器应用提供了极简BOM的解决方案。其无需启动电阻和支持两绕组变压器的特性，相比传统PSR方案可减少2-3颗外围器件，显著降低系统成本。
