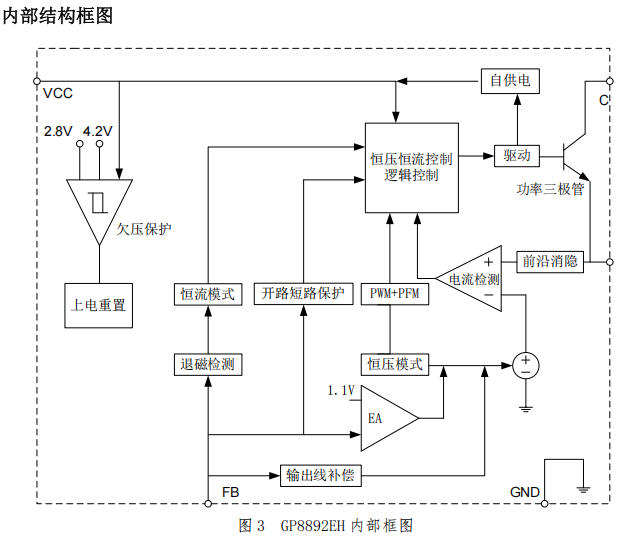

GP8892EH是一款自供电原边反馈恒压恒流控制芯片，内置功率三极管，主打10W（5V2A）应用。与LP3667A/B系列相比，核心差异体现在集成度和保护机制上。专门用来做手机充电器、小功率适配器这类产品。
LP3667AH和LP3667BH是芯茂微推出的经典原边反馈控制芯片，广泛应用于5V2A充电器方案。但随着市场需求变化，原厂货品供不应求一直缺货涨价，GP8892EH推出高性价比替代方案，在保持Pin兼容的同时，实现了多项性能提升。
| 关键参数 | GP8892EH | LP3667AH/BH | 替代优势 |
|---|---|---|---|
| 内置功率管 | 三极管（700V/400V） | 三极管 | 耐压裕量更大 |
| 峰值电流 | 580mA | 约600mA | 相当 |
| 待机功耗 | <75mW | <75mW | 同级 |
| FB下偏电阻 | 内置12KΩ | 外置 | 省1颗电阻 |
| CS采样电阻 | 内置 | 外置 | 省1颗电阻 |
| 环路补偿 | 内置 | 外置 | 省2颗RC |
| 线损补偿 | 可调 | 固定 | 灵活性更高 |

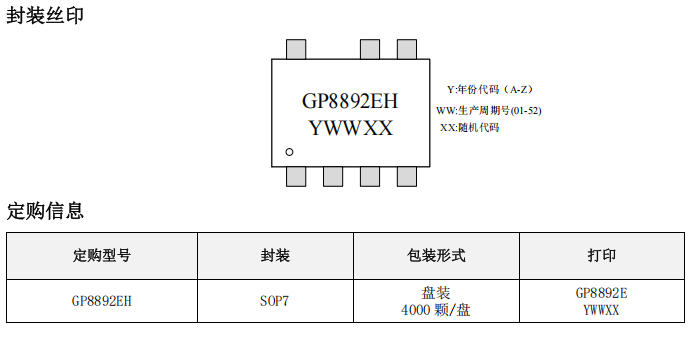

| 封装 | SOP7 | SOP7 | Pin-to-Pin兼容 |
结论：GP8892EH通过高度集成，外围比LP3667A/B系列节省3-4颗元器件，同时保持完全兼容的封装尺寸。
| 管脚 | GP8892EH | LP3667AH/BH | 兼容性 |
|---|---|---|---|
| 1 | FB | FB | ✅ 完全一致 |
| 2 | NC | GND | ⚠️ 注意 |
| 3 | VCC | VCC | ✅ 完全一致 |
| 4 | VCC | NC | ⚠️ 注意 |
| 5,6 | C（集电极） | C | ✅ 完全一致 |
| 7 | GND | FB/其他 | ⚠️ 注意 |
这是替代时唯一需要关注的细节：
LP3667A/B：管脚2为GND，管脚4为NC，管脚7功能因型号而异
GP8892EH：管脚2为NC（悬空），管脚4为VCC（与3脚并联），管脚7为GND
替代建议：
原LP3667A/B的PCB上，将管脚2的GND连线断开悬空
管脚4原NC位置改为VCC供电（与3脚短接）
管脚7统一接GND
实际上，多数LP3667A/B应用电路中，管脚2和7在内部已短接或功能复用，多数情况下可直接替换，仅需确认VCC供电回路。
虽然可以兼容替换，但建议按GP8892EH规格优化外围，充分发挥其高集成优势：
| 原LP3667A/B外围 | GP8892EH处理方式 | 节省数量 |
|---|---|---|
| FB下偏电阻（通常12KΩ） | 芯片内置 | 1颗 |
| CS采样电阻 | 芯片内置 | 1颗 |
| 环路补偿RC网络 | 芯片内置 | 2颗 |
| 合计 | 3-4颗 |
GP8892EH支持可调线损补偿，最大补偿比例4%，而LP3667A/B为固定补偿。
通过FB分压电阻比例微调实现
建议值：RFB按输出电压计算，公式为Vout = (1.1V × (12K + RFB) / 12K) × (Ns/Np) - Vd
| 元件 | 推荐值 | 说明 |
|---|---|---|
| VCC电容 | 4.7-10μF/16V | 自供电储能 |
| FB上偏电阻 | 按变压器匝比计算 | 输出电压设定 |
| 吸收回路 | RCD或TVS | 保护内置三极管 |
□ 确认封装：SOP7，管脚间距1.27mm兼容
□ 管脚调整：2脚改NC，4脚接VCC，7脚接GND
□ 删除原FB下偏电阻（12KΩ左右）
□ 删除原CS采样电阻（通常0.5-1Ω）
□ 删除原补偿RC网络（通常1K+100pF）
□ 确认VCC电容≥4.7μF，耐压≥16V
□ 调整FB上偏电阻，优化线补（如需）
□ 重载测试验证恒流点
□ 高低压启动测试
□ OLP/OVP/短路保护测试
| 维度 | 评价 |
|---|---|
| 替代难度 | ⭐⭐☆☆☆（低，仅需微调3个管脚） |
| 成本优势 | ⭐⭐⭐⭐⭐（省3-4颗元件，BOM成本显著降低） |
| 性能表现 | ⭐⭐⭐⭐☆（内置补偿，一致性更好） |
| 供货保障 | ⭐⭐⭐⭐⭐（国产芯片，交期稳定） |
最终建议：
直接替代：现有LP3667A/B方案，微调PCB或飞线验证，快速导入
新方案设计：充分利用GP8892EH的高集成度，极简外围，成本最优
平台化设计：统一用GP8892EH覆盖5V2A及以内应用，减少物料种类
GP8892EH不是简单的"兼容品"，而是通过更高集成度实现的成本优化型替代方案。在5V2A充电器、小功率适配器、LED驱动等应用中，能够以更少的元件、更低的成本、相当的性能，实现快速量产。如有需要可咨询店铺客服：https://detail.1688.com/offer/1036068131808.html?spm=a26286.8251493.description.2.221425b2fy1sF8
