LPK8717是芯茂微推出的一款高集成度原边反馈控制芯片，采用SOP-8封装，内置750V高压BJT功率管，最大输出功率12W。它最大的特点是外围极简，不需要启动电阻，不需要辅助绕组供电二极管，只需要几颗电阻电容就能完成电源设计，非常适合成本敏感的小功率适配器和充电器应用。

主要特点

无需启动电阻：芯片内置启动电路，上电后自动给VCC电容充电，省去传统方案的外置启动电阻。
自供电技术：VCC由芯片内部专有电路供电，不需要辅助绕组的供电二极管，变压器设计更简单。
可调峰值电流：通过SEL脚外接电阻，可以灵活设置最大峰值电流，适配不同功率需求。
内置线损补偿：通过FB脚上偏电阻设置，自动补偿输出线缆压降，保证末端电压准确。
极低待机功耗：待机电流仅60μA，满足能效标准。
专利电流驱动：优化BJT驱动方式，降低芯片温升。

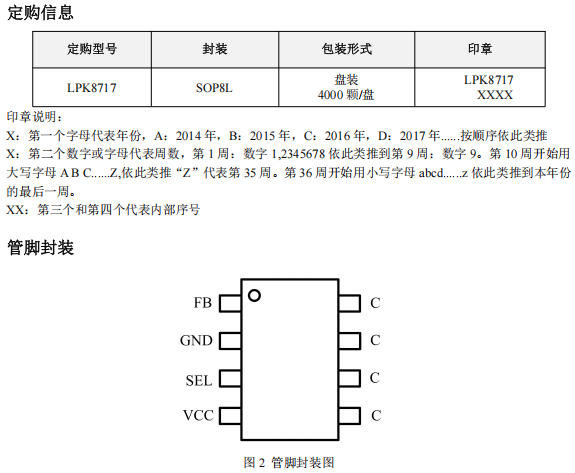

引脚功能

LPK8717采用SOP-8封装，5个有效引脚：

    C（1脚）：内置BJT功率管的集电极
    FB（2脚）：反馈电压输入，接变压器辅助绕组分压电阻
    SEL（3脚）：峰值电流设置，外接电阻到地或悬空
    VCC（4脚）：芯片电源，接旁路电容到地
    GND（5脚）：芯片地

典型应用电路

LPK8717的典型应用是隔离反激电源，电路非常简洁：、

交流输入经过整流滤波后，高压直流连接到变压器原边和芯片C脚。变压器辅助绕组通过分压电阻连接到FB脚，实现输出电压检测和反馈。VCC电容为芯片供电，由内部自供电电路维持。
次级侧采用肖特基二极管整流，输出电容滤波后得到稳定直流电压。

关键外围元件：

    VCC电容：4.7-10μF
    FB分压电阻：上偏RFBH和下偏RFBL设置输出电压
    SEL电阻：设置峰值电流（悬空时默认780mA）

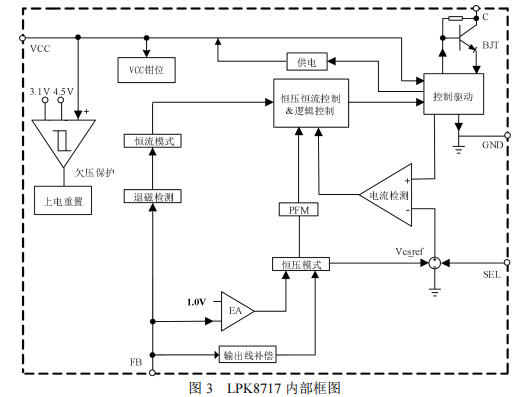

保护功能

    VCC钳位/欠压保护：VCC过高时钳位，过低时关断输出
    FB上电阻开路保护：启动前6个周期检测，异常则重启
    输出短路保护：FB电压低于0.5V持续3个周期触发
    输出过压保护：FB电压高于1.4V触发
    过温保护：150°C关断，120°C恢复

设计要点

峰值电流设置：

    SEL悬空：IPKMAX=780mA（默认）
    SEL接电阻RSEL：IPKMAX=780-36000/RSEL(mA)，建议RSEL>15kΩ

输出电压计算：

空载：Vout = (VFB×(RFBH+RFBL)/RFBL)×(Ns/Nf)-Vd
带载：需考虑线补电流影响

变压器设计：工作于DCM模式，注意漏感控制，漏感系数k建议0.9-0.95。

PCB布局：

    VCC电容紧靠芯片VCC和GND脚
    SEL电阻靠近芯片
    FB分压电阻靠近FB脚，远离变压器原边动点
    C脚铺铜面积适当加大散热

应用场景

• 5V2A/12V1A手机充电器
• 小功率电源适配器
• LED驱动电源
• 家电辅助电源
• 线性电源/RCC升级替代

总结

LPK8717是芯茂微针对12W以下小功率电源推出的极简方案，通过内置启动电路和自供电技术，把传统PSR方案的外围元件压缩到最少。对于追求低成本、小体积、易生产的电源设计，如手机充电器、小家电适配器等，LPK8717是非常合适的选择。
