GP8892CAS是华众芯微推出的一款自供电原边反馈（PSR）控制芯片，主打极致精简的外围设计，目标替代传统需要辅助绕组供电的PSR方案（如LP3773CH等）。其最大特色在于：
无需启动电阻 —— 内置高压启动电路
无需FB下偏电阻 —— 内置12kΩ下偏电阻
无需CS采样电阻 —— 内置电流采样
无需环路补偿 —— 内置补偿网络
三绕组→双绕组甚至单绕组的进化，让5W级小功率电源的BOM成本降至新低。
| 对比项 | GP8892CAS | LP3773CH（典型PSR） |
|---|---|---|
| 供电方式 | 自供电，无需辅助绕组 | 需辅助绕组或外部供电 |
| 启动电阻 | ❌ 无需 | ✅ 需要（通常2×100kΩ） |
| FB下偏电阻 | ❌ 内置12kΩ | ✅ 需外接 |
| CS采样电阻 | ❌ 内置 | ✅ 需外接（通常0.5-2Ω） |
| 环路补偿 | ❌ 内置 | ✅ 需外接RC网络 |
| 功率管 | 内置BJT（450V/800mA） | 外置MOS或内置BJT |

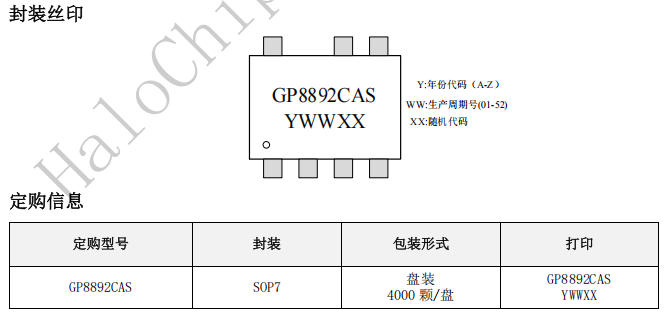

| 封装 | SOP-7 | SOP-7/SOP-8 |
| 典型功率 | 5V/1A（5W） | 5-12W |
| 待机功耗 | ≤75mW | ≤75mW |
结论：GP8892CAS以牺牲少许功率裕量为代价，换取了更少的外围器件、更低的变压器成本、更小的PCB面积，特别适合成本极度敏感的5W级应用。
| 管脚 | 功能 | 设计要点 |
|---|---|---|
| FB | 反馈输入 | 接分压电阻到辅助绕组（三绕组）或原边绕组（双绕组） |
| VCC | 芯片供电 | 就近接1μF旁路电容到GND |
| C | 内置BJT集电极 | 双引脚并联，增加散热面积 |
| GND | 地 | 电流采样回路单点接地 |
双绕组方案（推荐） —— 成本最优：
变压器仅需原边+次级两绕组
FB通过电阻分压检测原边绕组平台电压
省去辅助绕组，变压器成本降低15-20%
三绕组方案 —— 性能更稳：
传统辅助绕组供电方式
FB检测辅助绕组电压，精度更高
适合对输出电压精度要求更严的场景

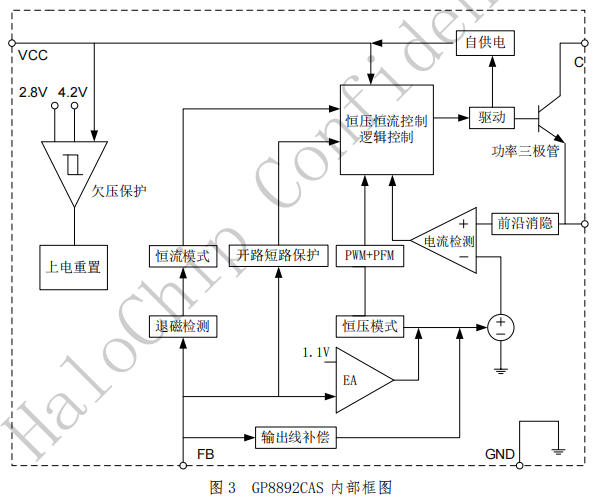

| 参数 | 典型值 | 说明 |
|---|---|---|
| VCC启动电压 | 4.2V | 上电自启动，无需外部触发 |
| VCC欠压保护 | 2.8V | 迟滞1.4V，抗干扰能力强 |
| VCC钳位电压 | 5.1V | 自供电稳压，无需外部LDO |
| 峰值电流（满载） | 285mA | 内置固定，无需外部CS电阻 |
| 最大工作频率 | 70kHz | DCM模式，效率与EMI平衡 |
| FB基准电压 | 1.1V | 决定输出电压精度 |
| 过温保护 | 155℃ | 回差32℃，可靠保护 |
内置BJT功率管规格：
VCEO = 450V（耐压裕量充足）
VCBO = 800V
最大集电极电流：235mA（空载）~ 285mA（满载）
1、VCC旁路电容：紧靠③④脚与⑦脚，减小供电纹波
2、FB分压电阻：靠近①脚布置，远离变压器原边动点（开关节点）
3、功率地分离：电流采样地线短而粗，与信号地单点汇合于母线电容负端
4、功率环路面积：原边环路（输入电容-变压器-内置BJT）和次级环路（变压器-二极管-输出电容）尽可能小，降低EMI辐射
5、C引脚散热：⑤⑥脚铺铜面积尽量大，必要时加散热过孔
| 应用 | 推荐功率 | 拓扑选择 |
|---|---|---|
| 手机充电器（5V/1A） | 5W | 双绕组 |
| 蓝牙耳机充电仓 | 3-5W | 双绕组 |
| 智能手表/手环适配器 | 2.5-5W | 双绕组 |
| 小家电辅助电源 | 3-5W | 双绕组/三绕组 |
| LED驱动（12V/0.5A） | 6W | 三绕组（精度更高） |
| 线性电源/RCC升级替代 | 3-5W | 双绕组 |
结语：GP8892CAS代表了小功率PSR电源的"极简主义"趋势——用更高的芯片集成度换取系统成本的全面优化。对于5W级充电器、适配器及辅助电源市场，这款芯片提供了比传统方案更优的性价比选择，是替代LP3773CH等需要外围供电的PSR控制器的理想之选。
