在小家电和智能家居的辅助电源设计中，工程师常面临一个矛盾：既要降低成本和体积，又要保证输出精度和可靠性。辉芒微电子的FT8451x系列用一颗SOP-8芯片给出了务实的答案——集成650V高压MOS，外围仅需10颗左右元件，就能实现5V/400mA稳定输出。

芯片定位

核心卖点很清晰：省掉光耦和431，省掉启动电阻，省掉供电绕组。三"省"下来，BOM成本和PCB面积都大幅压缩。

内部架构特点

FT8451x把能集成的都塞进了芯片里：

    650V高压启动电路：上电直接从母线取电，50ms内完成启动
    高压功率MOS管：无需外接开关管
    电流采样电阻：内置，无需外置检流电阻
    误差放大器：直接通过VCC引脚采样输出电压，实现±3%精度

保护功能也比较齐全：欠压锁定(UVLO)、过压保护(OVP)、过温保护(OTP)、逐周期过流保护(OCP)、短路保护(SCP)。对于小功率电源来说，这些保护基本够用了。

EMI方面内置了抖频和软驱动，省掉磁珠和屏蔽罩的成本。

两种典型应用电路

方案一：Buck-Boost结构（升降压）

适合输入电压范围宽、输出电压与输入有交叉的场景。

电路特点：

    电感Lm接在整流后母线与输出正端之间
    芯片GND接输出负端，形成浮动地
    续流二极管与电感并联
    输出电容直接接VCC引脚，同时作为反馈采样点

方案二：Buck结构（降压）

适合输入电压始终高于输出电压的场合，比如220VAC输入固定5V输出。

电路特点：

    电感Lm接在芯片开关输出与输出正端之间
    续流二极管接地
    同样通过VCC引脚直接采样输出电压

两种拓扑的共同点是极简——没有变压器，没有光耦，没有TL431，没有启动电阻。整流滤波后直接进芯片，芯片出来经过LC滤波就是5V输出。

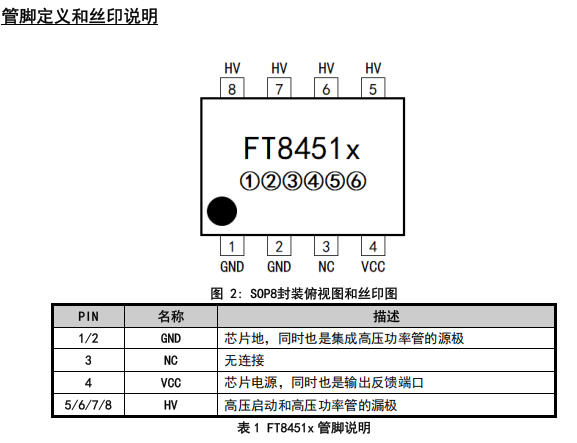

管脚定义解析

SOP-8封装，8个引脚分工明确：

设计注意点：

    HV引脚有4个，全部要接到母线，不能只用其中一个，否则电流能力不够
    VCC脚既是电源输入又是反馈输入，对旁路电容的ESR有一定要求
    GND脚同时是功率地，PCB走线要足够粗

应用场景

FT8451x最适合这些场合：

    小家电辅助电源：电饭煲、电磁炉、风扇的5V控制板供电
    智能家居：智能插座、智能开关的待机电源
    替代线性电源：比阻容降压安全，比工频变压器小巧
    替代RCC自激电源：精度更高，一致性更好

不适合的场景：需要隔离的场合（这是非隔离方案）、输出电压不是5V的场合（固定输出版本）、电流需求超过500mA的场合。

小结

FT8451x系列把非隔离降压电源做到了"极致简"——一颗芯片包办高压启动、功率开关、电压反馈和保护功能，外围仅需电感、二极管和几个电容电阻。对于成本敏感、空间受限、又不需要隔离的小功率电源应用，这套方案提供了一个务实的选择。
