在小家电辅助电源设计中，工程师常面临BOM成本高、PCB空间受限、可靠性要求高等多重挑战。晶丰明源（BPS）推出的BP85226DF，用一颗SOP-7芯片实现了"极致集成"——内置650V高压MOS、续流二极管、反馈二极管、VCC电容，外围仅需电感和输出电容，就能输出5V/300mA稳定电源。
| 参数 | 规格 |
|---|---|
| 输出电压 | 固定5V |
| 稳态输出 | 5V/300mA（1.5W） |
| 峰值输出 | 5V/350mA（1.75W，持续1分钟） |
| 输入电压 | 85~265Vac全电压 |
| 待机功耗 | ≤50mW@230Vac |
| 封装 | SOP-7 |
核心卖点：省掉VCC电容、省掉续流二极管、省掉反馈二极管、省掉环路补偿——四"省"合一，外围极简。

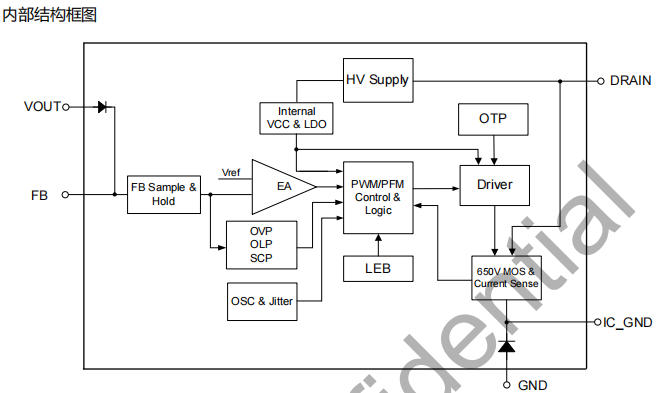

BP85226DF把传统Buck方案中的分立器件几乎全部收进芯片：
650V高压MOSFET：耐压充足，覆盖全电压输入
高压启动+自供电电路：无需外部VCC电容和启动电阻
内置续流二极管：反向耐压650V，正向压降1.2V
内置反馈二极管：配合内部采样电路实现恒压
电流采样电路：逐周期限流，无需外置检流电阻
多模式控制：PWM/PFM自适应，优化全负载段效率
保护功能齐全：短路保护(SCP)、过载保护(OLP)、过压保护(OVP)、反馈开路保护、逐周期限流、过温保护(OTP)。

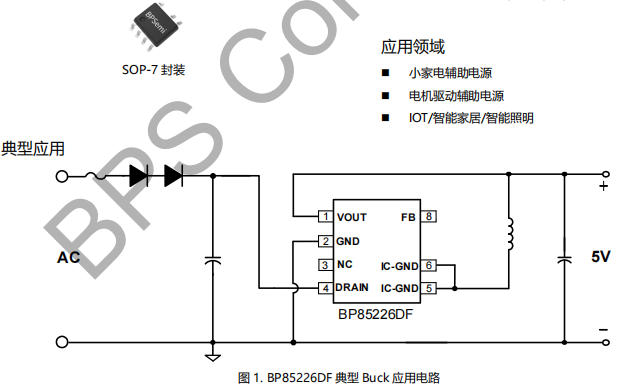

工作原理：
AC输入经整流滤波后得到高压直流母线
DRAIN脚(4脚)接母线，芯片内部MOSFET开关降压
电感L2储能，芯片内置续流二极管完成续流
VOUT脚(1脚)直接输出5V，经内置反馈二极管到FB脚(8脚)采样
外围元件（极简）：
输入：保险电阻RZ1、整流二极管D1/D2、π型滤波（L1+EC1+EC2）
功率级：芯片U1、电感L2（1mH）、输出电容EC3（220μF/16V）
假负载：R3（2kΩ，保证空载稳定）
适合需要负压输出的场合，如某些电机驱动或特殊控制电路。电感感量需要比Buck拓扑更大，因为能量只在MOSFET关断期间传递到输出。

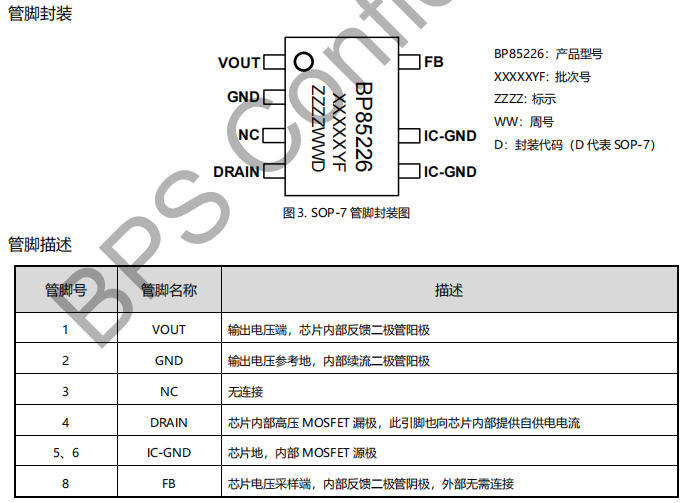

SOP-7封装，7个引脚分工明确：
设计注意：
FB脚虽然引出，但内部已通过反馈二极管连接到VOUT，外部直接悬空即可，这是该芯片极简设计的体现
IC-GND(5/6脚)是功率地，走线要粗，可铺铜散热
VOUT和FB脚要避免铺铜，远离高压和电感，防止干扰
感量：1mH（典型值），根据输出电流计算最小值
饱和电流：需大于芯片最大限流值600mA
续流时间：必须>7μs，保证芯片正常采样
容量：220μF/16V典型，根据纹波要求调整
ESR：低ESR电解电容可降低纹波电压
纹波估算：ΔV_ESR ≈ I_LIMIT_MAX × ESR
空载时需要假负载为电感电流提供通路：
假负载电流约1~3mA
典型值：2kΩ电阻消耗2.5mA@5V
| 测试项 | 典型值 | 说明 |
|---|---|---|
| 启动阈值 | 11V | VCC电压达到11V时芯片启动 |
| 欠压保护 | 5V | VCC低于5V时关断MOSFET |
| 最大限流 | 600mA | 逐周期限制 |
| 开关频率 | 0.6~36kHz | 自适应调整，轻载降频 |
| 软启动 | 64个周期 | 50%→75%→100%限流点渐变 |
| 过温保护 | 145°C触发，105°C恢复 | 40°C迟滞 |
| 短路保护 | 256周期检测，0.5s重启 | 自恢复 |
| 过载保护 | 1024周期检测，0.5s重启 | 自恢复 |
| 过压保护 | FB>6.5V触发，0.5s重启 | 自恢复 |
功率环路最小化：母线电容→DRAIN→IC-GND→续流回路，减小辐射EMI
芯片地铺铜散热：IC-GND可铺铜，但面积尽量小（动点电位），远离输入端
DRAIN脚铺铜：静点可铺铜提高散热，但与FB、IC-GND距离>2mm
电感远离敏感点：开放式工字电感远离FB脚和输入端，避免干扰
反馈信号保护：VOUT和FB脚避免铺铜，远离高压和电感
设计时重点关注电感感量选择和续流时间验证，确保芯片能正常采样输出电压。参考官方提供的单面板Layout，一般都能一次调试成功。对于追求极致成本和简单性的工程师来说，这是一颗值得放入选型清单的芯片。
