在 15W~20W 充电器市场,5V3A~5V3.4A 输出是手机快充、平板充电的主流规格。传统方案用肖特基二极管整流,效率低、发热大;外置MOS的同步整流方案又需要复杂的驱动电路。有没有一颗芯片,内置低导阻MOS、外围极简、直接替代肖特基?
答案是:FT8371CQ-RT,这颗 SOP-8 封装的次边同步整流芯片,内置 9mΩ/40V 超低导阻MOS,支持 DCM/QR 模式,负端应用零外围(只需接变压器和输出电容),是 5V3.2A(16W)充电器的理想选择。
FT8371xQ 是一个系列化产品,通过内置不同尺寸的MOS管覆盖不同功率段:
| 型号 | 内置MOS导阻 | 连续电流 | 峰值电流 | 典型应用功率 |
|---|---|---|---|---|
| FT8371AQ | 20mΩ | 7A | 30A | 5V2A(10W) |
| FT8371BQ | 15mΩ | 9A | 35A | 5V2.4A(12W) |
| FT8371CQ | 9mΩ | 13A | 50A | 5V3.2A(16W) |
FT8371CQ-RT 是系列中导阻最低、电流能力最强的型号,-RT 表示编带包装、RoHS无卤无磷。9mΩ 的导阻在 5V3.2A 输出下,导通压降仅:
Vdrop = 3.2A × 0.009Ω = 0.029V
Ploss = 0.029V × 3.2A = 0.093W

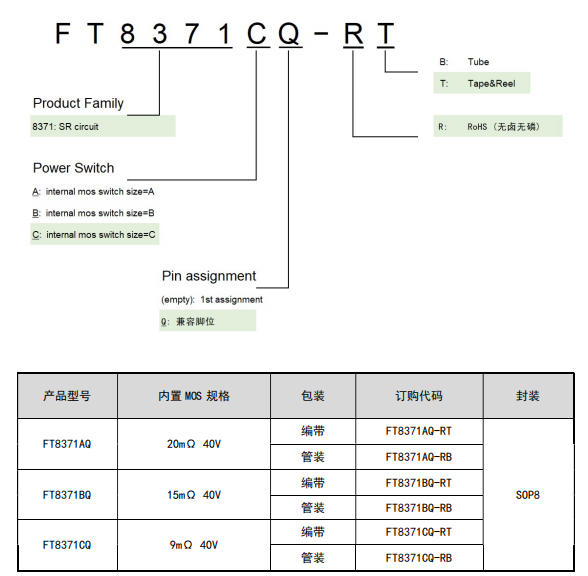

相比 SS34 肖特基(0.5V压降,1.6W损耗),损耗降低17倍!FT8371CQ-RT 的完整型号编码含义如下:

内置9mΩ/40V MOS:超低导阻,16W输出温升可控
支持DCM/QR模式:适配主流反激拓扑
负端应用零外围:只需接变压器和输出电容,无需任何元件
正端应用仅1颗电容:VCC接0.47~1μF电容即可
智能防误开通:检测漏源电压,避免激磁振荡误动作
SOP-8封装:标准封装,易于生产和替代

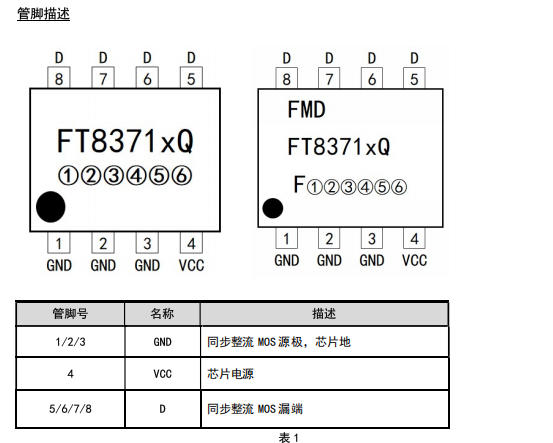

FT8371CQ 采用标准 SOP-8 封装
设计要点:
D脚(5~8)和GND脚(1~3)均多个引脚并联,目的是降低封装寄生电阻、提高散热能力
VCC引脚在负端应用a模式下可以悬空,芯片内部自供电
正端应用时VCC需外接0.47~1μF电容到GND

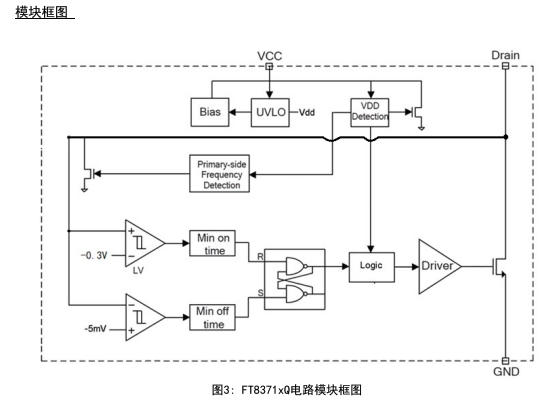

FT8371CQ 内部集成了 同步整流MOS管、漏源电压检测、逻辑控制、驱动电路、UVLO保护 等完整功能。
FT8371CQ 支持三种接线方式,适配不同设计需求:
方案A:负端应用a(零外围,极简方案
特点:VCC脚悬空,芯片完全通过内部自供电工作。零外围元件,成本最低。
方案B:负端应用b(加VCC电容,更稳定
特点:VCC脚接0.47~1μF电容到GND,供电更稳定,适合对可靠性要求更高的场景。
方案C:正端应用(输出正极接地系统
特点:适用于输出正极需要接地的系统(如某些通信设备)。VCC必须外接电容。

Drain脚大面积铺铜:D脚(5~8)是主要散热途径,PCB上需铺足够铜皮,建议至少0.5平方英寸
次边大电流路径短粗:变压器次级→FT8371CQ→输出电容的环路面积要小,走线尽量短而粗
GND脚低阻抗接地:GND脚(1~3)多个并联,确保低阻抗接地
VCC电容靠近芯片:正端应用时,VCC电容尽量靠近VCC和GND引脚
避免与初级耦合:同步整流芯片区域远离原边高压开关噪声,减少干扰
FT8371CQ 适用于以下高效率同步整流场景:
| 应用 | 输出规格 | 特点 |
|---|---|---|
| 手机快充 | 5V3A / 5V3.2A | 高效率、低发热、小体积 |
| 平板充电器 | 5V2.4A~5V3.4A | 大电流、高效率 |
| 移动电源适配器 | 5V3A | 高效率延长续航 |
| 机顶盒电源 | 5V2.5A | 低待机、高可靠 |
| 工业辅助电源 | 5V3A | 宽温工作、长寿命 |
FT8371CQ-RT 是辉芒微在次边同步整流领域的高性价比之作:
9mΩ超低导阻:16W输出损耗仅0.1W,效率可达93%
内置MOS+智能控制:一颗SOP-8替代肖特基+驱动IC+外围
零外围设计:负端应用a模式无需任何元件,成本极低
智能防误开通:检测漏源电压,避免激磁振荡误动作
快速开关:70ns导通延迟、100ns关断延迟,适配高频QR
对于追求高效率、小体积、低成本的 5V3A~5V3.2A 充电器、适配器设计,FT8371CQ-RT 是值得优先考虑的同步整流方案。如需选购可以咨询店铺客服:https://detail.1688.com/offer/1048763714339.html?spm=a28888.manage-offer.0.0.26227197H3or4V
