PL3326CD 是聚元微电子推出的一款高精度恒压/恒流原边控制 PWM 功率开关芯片，主打"省掉光耦、省掉次级控制"的路线。它通过原边反馈技术实现高精度的电压和电流调节，无需光耦和次级恒流恒压电路，就能把外围器件精简到极致，特别适合做 15W 以内的小功率充电器、适配器。
PL3326CD 是一款集成了功率 MOSFET 的原边反馈（PSR）PWM 控制器，采用反激式拓扑，最大支持 15W 功率等级。它的核心思路是用原边采样替代传统的副边光耦反馈，通过辅助绕组检测输出电压和电流信息，实现 ±5% 的恒压精度和全电压范围内高精度的恒流调节。
芯片内置了完整的控制模块：恒压控制器（CV Controller）、恒流控制器（CC Controller）、误差放大器、采样器，以及功率 MOSFET 的栅极驱动。同时支持自适应多模式 PWM/PFM 控制——重载时工作在 PWM 模式保证效率，轻载时切换到 PFM 模式降低损耗，空载时进一步降频到最低 550Hz，实现超低待机功耗。
原边反馈，无需光耦：省去光耦和次级 TL431 等控制电路，BOM 成本大幅降低
高精度恒压/恒流：恒压精度 ±5%，全电压范围恒流精度高
内置高集成度功率 MOSFET：650V 耐压，导通电阻约 2.7Ω，无需外置功率管
自适应多模式控制：PWM/PFM 复合模式，重载高效、轻载低耗
低启动电流：典型值 5μA，可用大启动电阻降低损耗
内置软启动：上电时电感电流峰值逐渐增加，减小元件应力
内置前沿消隐（LEB）：300ns 消隐时间，避免电流检测误触发
内置线电压补偿：自动补偿输入电压变化对恒流精度的影响
内置变压器电感补偿：消除电感量偏差对恒流点的影响
可编程输出线补偿：通过 FB 端分压电阻调节，改善负载调整率
完善的保护功能：
逐周期限流保护（OCP，阈值 500mV）
VDD 欠压保护（UVLO，开启阈值 15V，关闭阈值 7V）
VDD 过压保护（OVP，阈值 27V）
输出过压保护（OVP）
过温保护（OTP，150°C 触发）
良好的动态响应：负载突变时输出电压快速稳定

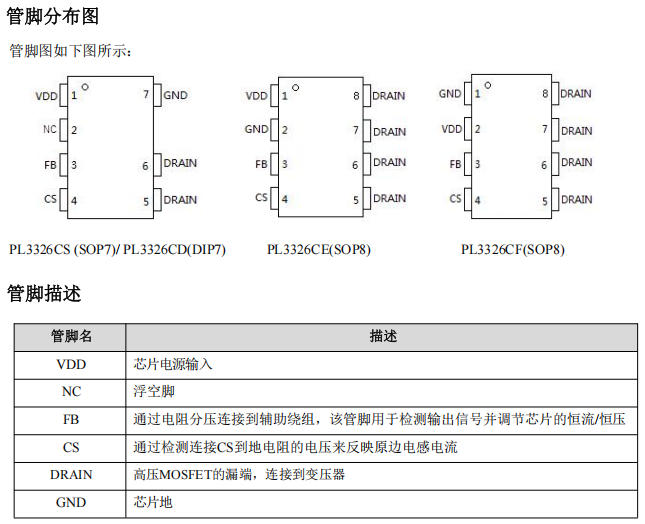

PL3326C 系列有三种封装形式，管脚定义略有不同：
芯片内部主要包含以下功能模块：
5V 内部供电（Internal Supply）：为内部逻辑电路提供稳定电源
UVLO 欠压锁定：检测 VDD 电压，低于 7V 时关断芯片，高于 15V 时启动
逻辑核心（Logic Core）：协调各模块工作的中央控制单元
CV 控制器（恒压控制）：通过采样器检测 FB 端电压，经误差放大器调节 PWM 占空比，稳定输出电压
CC 控制器（恒流控制）：在恒流模式下保持输出电流恒定，不受输出电压变化影响
栅极驱动（Gate Driver）：驱动内置功率 MOSFET
OCP + LEB：逐周期过流检测，带 300ns 前沿消隐
输出 OVP：检测输出过压状态并保护
过温检测（OTP）：温度超过 150°C 时自动关断
PL3326CD 的典型应用是原边反馈反激式开关电源，适用于手机充电器、电源适配器等场景。
输入端：整流桥 + 滤波电容，将交流输入转换为高压直流
启动电路：启动电阻给 VDD 电容充电，达到启动阈值后芯片开始工作
功率级：内置 MOSFET 的 DRAIN 连接变压器原边绕组，CS 端通过采样电阻检测原边电流
反馈网络：辅助绕组通过电阻分压连接到 FB 端，实现输出电压采样
输出端：次级绕组 + 整流二极管 + 输出滤波电容
VDD 供电：启动后由辅助绕组经整流二极管给 VDD 供电
启动阶段：上电后，高压直流通过启动电阻给 VDD 电容充电，当 VDD 达到约 15V 启动阈值，芯片输出 PWM 信号，驱动内置 MOSFET 开始开关。
恒压模式：正常负载时，芯片通过 FB 端采样辅助绕组电压（反映输出电压），内部误差放大器调节 PWM 占空比，使输出电压稳定在设定值。
恒流模式：当负载加重、输出电压下降时，芯片自动切换到恒流模式，保持输出电流恒定，此时输出电压由负载决定。
轻载/空载：FB 电压变化触发芯片进入 PFM 模式，开关频率降低，最低可至 550Hz，大幅降低待机功耗。
保护机制：
过流时 CS 端电压超过 500mV，芯片关断当前周期
VDD 异常时触发 UVLO 或 OVP 保护
过温时 150°C 触发 OTP
| 参数 | 典型值 |
|---|---|
| 启动电流 | 5μA |
| 工作电流 | 1mA |
| VDD 启动阈值 | 15V（上升）/ 7V（下降） |
| VDD 过压保护 | 27V |
| CS 过流阈值 | 500mV |
| LEB 前沿消隐 | 300ns |
| 最大开关频率 | 120kHz |
| 最小开关频率 | 550Hz |
| EA 基准电压 | 2.5V |
| 过温保护点 | 150°C |
| MOSFET 耐压 | 650V |
| MOSFET 导通电阻 | 2.7Ω |
| 恒压精度 | ±5% |
手机/无绳电话充电器
数码相机充电器
小功率电源适配器（5V/2A、5V/2.4A、9V/1.5A 等）
消费类备用电源
LED 驱动（恒流应用）
恒流点调节：通过改变 CS 端采样电阻的阻值来设定恒流点。电阻越大，恒流点越小，输出功率也越小。设计时根据目标输出电流计算合适的采样电阻值。
输出线补偿：FB 端的分压电阻越大，线补偿量越大。通过调节分压电阻可以改善负载调整率，让空载和满载时的输出电压保持一致。
变压器设计：由于采用原边反馈，变压器需要设计辅助绕组用于电压采样。辅助绕组与次级绕组的匝比决定了 FB 端的采样电压，需配合分压电阻精确计算。
封装选择：SOP7/DIP7 适合一般功率应用（10W 左右）；SOP8 封装有 4 个 DRAIN 引脚并联，散热能力更强，适合接近 15W 的高功率应用。
PL3326CD 是一款非常实用的原边反馈 PWM 功率开关，最大的价值在于"精简"——省掉光耦、省掉次级控制 IC、省掉大量外围器件，同时保持高精度的恒压恒流性能。对于做 15W 以内的小功率充电器或适配器，它能把 BOM 成本压到很低，PCB 面积也能做得很小。内置的线电压补偿、电感补偿、输出线补偿等功能，让这颗芯片在实际量产中表现稳定，不会因为变压器参数偏差或输入电压波动导致性能漂移。
