FT60E211-RB 是辉芒微推出的一款高性价比 8 位单片机，主打"省成本、提效率"。它采用 SOP8 封装，内置 EEPROM，支持 4 路 PWM（含 1 路带死区控制的互补输出），待机功耗低至 0.2μA，非常适合智能家居、小家电控制、LED 调光等成本敏感型应用。
FT60E211-RB 是一款基于 EEPROM 的 8 位 RISC 架构 MCU，采用 4T 指令周期，最高主频 16MHz。芯片内置 1K×14bit 的程序存储器、128×8bit 的数据 EEPROM 和 64×8bit 的 SRAM，硬件堆栈深度 8 层。
它的设计思路很明确：用最少的引脚、最低的成本，实现尽可能多的功能。SOP8 封装只有 6 个可用 I/O，但每个 I/O 都身兼多职——可以当 GPIO、PWM 输出、中断输入、LVD 检测、时钟输入等。这种"一引脚多用"的设计，让小小的 8 脚芯片能驱动电机、调光、做电源管理，甚至当比较器用。
8 位 RISC 精简指令集：37 条指令，4T 周期，16MHz 下指令周期 250ns，运算效率高
内置 EEPROM：128 字节数据 EEPROM，10 万次擦写寿命，掉电数据不丢失，适合存储配置参数
超低功耗：
待机模式（Sleep）仅 0.2μA
WDT 模式 2.5μA
正常模式（16MHz）约 136μA/MIPS
4 路独立 PWM：共周期、独立占空比，支持极性控制
1 路互补 PWM + 死区控制：适合做半桥/全桥驱动，如电机控制、LED 驱动
自动故障刹车：支持 I/O 触发或 LVD 触发刹车，保护功率器件
单脉冲模式 + 蜂鸣器模式：灵活应对各种应用
3 个定时器：
WDT（16 位）：7 位后分频，最长定时约 262 秒
Timer0（8 位）：8 位预分频
Timer2（16 位）：4 位预分频 + 后分频，支持 Sleep 下运行
完善的复位机制：
POR 上电复位（VPOR ~1.6V）
LVR 欠压复位（7 档可选：2.0V~4.1V）
LVD 低电压检测（9 档可选，可作单输入比较器）
WDT 看门狗复位
非法指令复位
外部 I/O 复位（/MCLRB）
高可靠性：ESD >4kV（HBM），EFT >5.5kV
宽电压工作：1.9V~5.5V，低温下可低至 1.6V 工作
HIRC 可微调：16MHz 内部振荡器出厂校准精度 ±1%，支持用户微调
LIRC/HIRC 交叉校准：用稳定的 LIRC 校准 HIRC，提升温度稳定性
可配置驱动能力：PA4/PA5 支持 3/6/24mA 源电流、53/67mA 灌电流
FT60E211-RB 采用 SOP8 封装，8 个引脚：
| 引脚 | 名称 | 主要功能 |
|---|---|---|
| 1 | VDD | 电源正极 |
| 2 | PA5/MCLRB/ELVD0/P1D1 | GPIO / 外部复位 / LVD 输入 / PWM4 第二输出 |
| 3 | PA1/ISPDAT/P1D0 | GPIO / ISP 数据 / PWM4 主输出 |
| 4 | PA2/INT/T0CKI/P1C0/BK0 | GPIO / 外部中断 / Timer0 时钟 / PWM3 / 刹车输入 |
| 5 | PA3/CLKI/P1A0 | GPIO / 外部时钟输入 / PWM1 主输出 |
| 6 | PA4/CLKO/P1B/ELVD1/P1A0N | GPIO / 时钟输出 / PWM2 / LVD 输入 / PWM1 互补输出 |
| 7 | PA0/ISPCLK/P1C1 | GPIO / ISP 时钟 / PWM3 第二输出 |
| 8 | GND | 电源地 |
PA0~PA5：6 个通用 I/O，全部支持上拉、中断/唤醒
PA4/PA5：强驱动引脚，源电流可达 24mA，灌电流 67mA，可直接驱动小功率负载
PA1/PA0：ISP 烧录引脚，支持在线调试（OCD）
PA2：支持外部边沿中断（INT）和端口变化中断
PA3：可接外部时钟输入（EC 模式）
PA4：可输出系统时钟（CLKO）

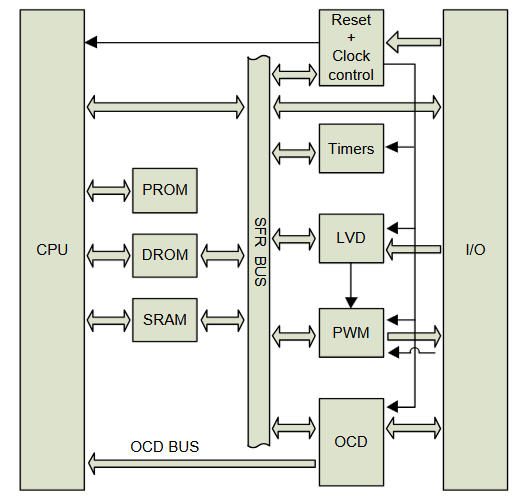

芯片内部主要模块：
CPU：8 位 RISC 处理器，37 条指令
PROM：1K×14bit 程序存储器，支持读/写保护
DROM：128×8bit 数据 EEPROM
SRAM：64×8bit 数据 RAM
Timers：WDT、Timer0、Timer2 三个定时器
PWM：4 路 PWM 发生器，由 Timer2 驱动
LVD：低电压检测/比较器，9 档阈值可选
OCD：片上调试模块，支持单步、断点、暂停
Reset + Clock Control：复位和时钟管理
I/O PORT：6 个 I/O 端口
FT60E211-RB 的 PWM 是其最大亮点之一，非常适合智能家居中的调光、调速、电源控制等应用。
4 路独立 PWM：
P1A（PA3）、P1B（PA4）、P1C（PA2/PA0）、P1D（PA1/PA5）
共周期（由 Timer2 的 PR2 决定），独立占空比
每路极性可独立配置
互补输出 + 死区控制：
P1A 和 /P1A（PA4）构成互补对
可编程死区时间，防止半桥/全桥的上下管直通
死区时间 = P1DC × Timer2 时钟周期
故障刹车：
触发源：BK0（PA2）=0 或 =1，或 LVDW=1
刹车时 PWM 输出可配置为高阻、高电平或低电平
支持自动重启或手动重启
特殊模式：
单脉冲模式：只输出一个 PWM 脉冲
蜂鸣器模式：50% 占空比方波输出
XOR/XNOR 第二功能：P1B 和 P1C 的异或/同或结果输出到 PA5
1. 智能家居 LED 调光
用 PWM1（P1A）驱动 LED，通过改变占空比实现无级调光。Timer2 在 Sleep 模式下保持运行，PWM 持续输出，CPU 休眠省电。外部中断（PA2-INT）检测按键或触摸信号，唤醒 CPU 调整亮度。
2. 小家电电机控制
用互补 PWM（P1A + /P1A）驱动直流电机或 BLDC 的半桥，死区控制防止炸管。故障刹车检测过流（通过 LVD 或外部 BK0），保护功率器件。PA4/PA5 的大灌电流能力可直接驱动小功率继电器。
3. 智能插座/开关
用 LVD 监测市电电压波动，异常时切断输出。EEPROM 存储开关状态，掉电后恢复。Sleep 模式下 0.2μA 功耗，配合外部中断实现按键唤醒。
4. 电池供电设备
1.6V 超低启动电压，适合单节锂电池或纽扣电池应用。HIRC/LIRC 交叉校准保证时钟精度，定时准确。多级 LVR 防止电池过放。
5. 红外遥控/无线模块
PWM 产生 38kHz 载波驱动红外 LED。Timer0 做协议时序解析。EEPROM 存储配对码。
IDE 集成开发环境：支持片上调试（OCD），1 个硬件断点
ISP 在线编程：通过 PA0（ISPCLK）和 PA1（ISPDAT）烧录
调试功能：软复位、暂停、单步、运行等
初始化配置：通过 IDE 界面设置时钟、复位、保护等，无需代码配置

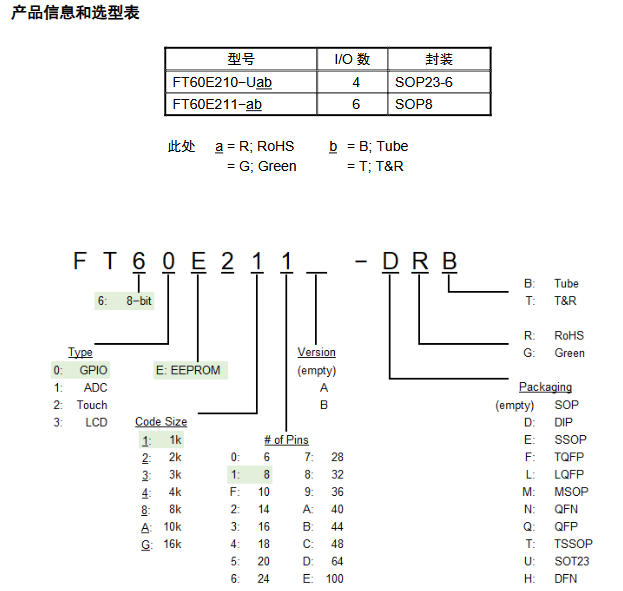

| 型号 | I/O 数 | 封装 | 特点 |
|---|---|---|---|
| FT60E210 | 4 | SOT23-6 | 超小体积，极简应用 |
| FT60E211 | 6 | SOP8 | 均衡之选，功能全面 |
FT60E211-RB 是一款非常实用的低成本 8 位单片机，核心优势是"小而全"。SOP8 封装只有 8 个脚，但集成了 EEPROM、4 路 PWM、死区控制、故障刹车、多级复位保护、可微调振荡器等丰富功能。待机功耗低至 0.2μA，工作电压可低至 1.6V，高 ESD/EFT 防护让产品更可靠。
对于智能家居、小家电、LED 调光、电池设备等成本敏感且空间受限的应用，这颗芯片能以极低的 BOM 成本实现完整的控制方案。不需要外置晶振、不需要复杂的电源管理、不需要额外的存储芯片——一颗 FT60E211-RB 就能搞定。如果你正在找一颗"够用、好使、便宜"的 8 位 MCU，它值得放进选型清单。如需选购可以咨询店铺客服：https://detail.1688.com/offer/928019805357.html?spm=a26286.8251493.description.2.221425b2ddt7h4
