CN3153 是一款单节锂电池线性充电管理芯片，最大充电电流 1A，内置功率晶体管，外围极简。它采用 eSOP8 封装，支持恒流/恒压/恒温三段式充电，带涓流预充和电池短路保护，非常适合电子烟、移动电源、数码相机、便携设备等锂电池充电应用。
CN3153 是一款专门为单节锂离子/锂聚合物电池设计的线性充电器。它的核心思路是"集成度最大化、外围最小化"——芯片内部集成了功率晶体管，不需要外置电流检测电阻和阻流二极管，只需要一颗电阻设置充电电流，两颗电容滤波，两颗 LED 做状态指示，就能搭出一个完整的充电方案。
芯片支持最高 1A 的恒流充电，采用恒流/恒压/恒温三段式充电策略。当芯片功耗过大或环境温度较高时，内部热调制电路会自动降低充电电流，把结温控制在 135°C 以内，防止过热损坏。这个设计很贴心——工程师不需要按最坏情况设计充电电流，按典型值设计即可，芯片会自动保护。
内置功率晶体管：无需外置 MOSFET，节省成本和空间
无需外部阻流二极管和电流检测电阻：外围极简
恒流/恒压/恒温三段式充电：最大化充电速度，同时防止过热
涓流预充电：电池电压低于 2.9V 时，以小电流激活深度放电电池
涓流电流可选：PREC 脚接地为 10% 恒流，接 VIN 为 100% 恒流
恒压充电电压可调：通过 FB 脚外接电阻，可在 4.2V 基础上向上微调
最大充电电流 1A：通过 ISET 脚电阻设置，公式 ICH = 1218V / RISET
电池短路保护：电池电压低于 0.75V 超过 10ms 时自动保护
输入欠压锁存（UVLO）：VIN 低于 3.2V 时停止充电
睡眠模式：输入掉电或 VIN 低于 BAT 电压时，电池消耗电流 <3μA
自动再充电：充电结束后，若电池电压下降或充电电流增大，自动重启充电
充电状态指示：两个漏极开路输出 CHRG（充电中）和 DONE（充电结束）
Kelvin 检测：FB 脚直接检测电池正极电压，消除线路压降影响
eSOP8 封装：带散热焊盘，散热性能好
无铅、无卤素、满足 RoHS

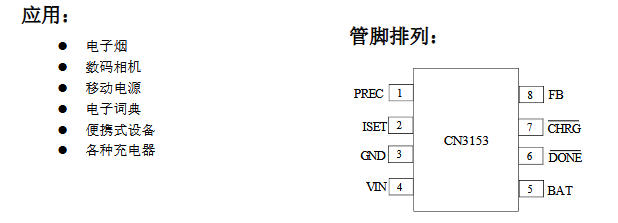

CN3153 采用 eSOP8 封装，8 个引脚 + 底部散热焊盘：
| 引脚 | 名称 | 功能描述 |
|---|---|---|
| 1 | PREC | 涓流充电电流设置。接地 = 10% 恒流；接 VIN = 100% 恒流 |
| 2 | ISET | 恒流充电电流设置端。接电阻到地，电压 1.205V。公式：ICH = 1218V / RISET |
| 3 | GND | 电源地 |
| 4 | VIN | 输入电压正端。内部电路工作电源 |
| 5 | BAT | 电池连接端。向电池提供充电电流和恒压电压 |
| 6 | DONE | 充电结束状态指示。漏极开路，低电平 = 充电结束 |
| 7 | CHRG | 充电状态指示。漏极开路，低电平 = 正在充电 |
| 8 | FB | 电池电压 Kelvin 检测输入。直接接电池正极，可串电阻调压 |
| 底部 | Exposed PAD | 散热焊盘，PCB 上需接地 |

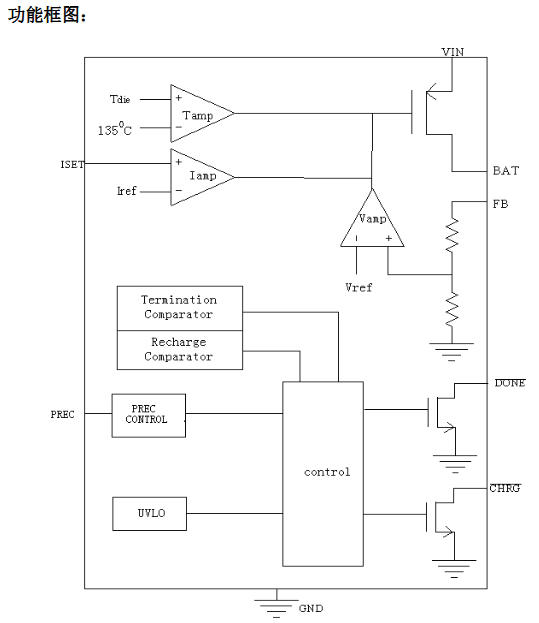

芯片内部主要模块：
功率晶体管：内置 PNP 或 PMOS 功率管，直接驱动充电电流
恒压控制环路：误差放大器 + 电阻分压网络，基准电压 4.2V
恒流控制环路：ISET 脚电压调制在 1.205V，控制充电电流
涓流控制（PREC CONTROL）：根据 PREC 脚状态选择涓流比例
温度调制（Tamp）：检测芯片结温，超过 135°C 自动降流
欠压锁存（UVLO）：VIN 低于阈值时关断芯片
终止比较器（Termination）：检测充电电流降至 10% 恒流时结束充电
再充电比较器（Recharge）：检测电池电压下降或电流增大时重启充电
短路保护：检测 FB 电压低于 0.75V 超过 10ms 时进入保护
睡眠模式比较器：VIN 低于 BAT+10mV 时进入低功耗睡眠
状态指示驱动：CHRG 和 DONE 漏极开路输出
防过冲保护电路
使用陶瓷电容时，带电插拔可能产生瞬间高压损坏芯片。可在输入端串联二极管或并联 TVS
CN3153 的充电过程分为四个阶段：
涓流充电（Trickle Charge）
条件：电池电压 < 2.9V（FB 脚检测）
电流：PREC 接地时为 10% 恒流；接 VIN 时为 100% 恒流
目的：安全激活深度放电的电池
恒流充电（Constant Current）
条件：电池电压 ≥ 2.9V
电流：ICH = 1218V / RISET，最大 1A
特点：快速充电，电流恒定
恒压充电（Constant Voltage）
条件：电池电压接近 4.2V
电压：恒定在 4.2V（或调整后的电压）
电流：逐渐减小
充电结束（Charge Termination）
条件：充电电流降至恒流值的 10%
指示：CHRG 变高阻（红灯灭），DONE 变低电平（绿灯亮）
后续：继续恒压浮充，保证电池充满
自动再充电：充电结束后，若电池电压下降或其他原因导致充电电流 >20% 恒流值，自动重启充电周期。
电子烟：小体积、低功耗、带状态指示
移动电源：1A 充电能力，自动再充电
数码相机：精确恒压，保护电池寿命
电子词典/学习机：低成本、高集成度
便携设备：睡眠模式省电，延长待机
各种锂电池充电器：单节锂电的标准方案
CN3153 是一款非常实用的单节锂电池线性充电器，核心优势是"极简外围+全面保护"。内置功率管省去了外置 MOSFET 和电流检测电阻，整个充电电路只需要 5~6 颗元件就能工作。恒流/恒压/恒温三段式充电既保证了速度又防止过热，涓流预充保护深度放电电池，短路保护、欠压锁存、自动再充电等功能让产品更可靠。
