SM2850P输出5V紧凑型离线式、无电感交流输入线性稳压器芯片解析
类别:产品新闻 发布时间:2026-05-25 11:07:18 浏览人数:15038

SM2850P 是明微电子推出的一款紧凑型离线式线性稳压器,采用 SOP8 封装,主打"无电感、极简外围"。它直接从交流市电取电,输出固定 5V,最大电流 50mA(全波)/30mA(半波),非常适合小家电控制板、智能开关、传感器节点等超低成本的非隔离供电场景。

芯片概述


SM2850P 是一款非隔离型 AC-DC 线性稳压芯片,内部集成了 650V 高压功率 MOSFET、LDO 稳压器、AC 泄放电路和完整的保护功能。它的设计思路很直接:省掉电感、省掉变压器、省掉复杂的开关电源控制,用一颗芯片直接从交流市电产生稳定的 5V 直流。

这种方案的优势在于 BOM 成本极低——不需要电感、不需要变压器、不需要大体积的输入电解电容,外围只需要几颗阻容元件和一个 VDD 储能电容。缺点是效率较低、发热较大,适合几十毫安级别的小功率应用。

芯片采用专利的电流控制方式对 VDD 电容充电,启动时间仅 150~300ms。内置的 AC 泄放电路能自适应检测真实的 Drain 端电压,确保每个 AC 周期都能正确开启功率管充电,同时降低芯片损耗。

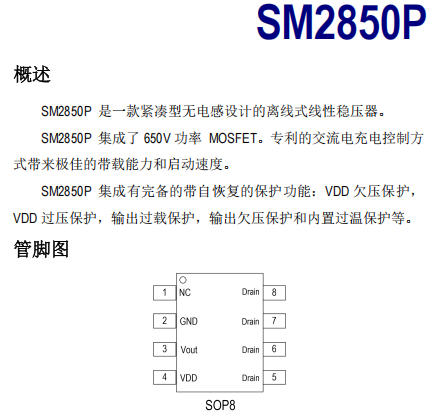

管脚封装与功能


SM2850P 采用 SOP8 封装,8 个引脚:


引脚定义(SOP8):


引脚名称功能描述
1GND芯片地
2VOUT5V 稳压输出端
3VDD芯片内部供电端,外接储能电容
4NC悬空脚,无连接
5NC悬空脚,无连接
6NC悬空脚,无连接
7NC悬空脚,无连接
8DRAIN高压输入端,内接 MOSFET 漏极,接交流输入


主要特点


    无电感设计:省去电感和变压器,BOM 成本极低
    离线式交流输入:直接接 220VAC 市电,无需开关电源
    固定 5V 输出:精度 ±2%,负载调整率好
    650V 高压 MOSFET:内置耐压 650V 的功率管,安全可靠
    专利 AC 泄放电路:自适应检测 Drain 电压,降低损耗,提升带载能力
    快速启动:全波 150ms,半波 180ms
    输出电流限制:典型值 80mA,防止短路损坏

    完善的保护功能:
        VDD 过压保护(OVP,7.5V)
        输出欠压保护(UVP,跌落 20% 触发)
        过载保护(OLP)
        过温保护(OTP,160°C 触发,140°C 恢复)
        自恢复重启(640ms 后自动重启)

    SOP8 封装:体积小,适合紧凑型设计

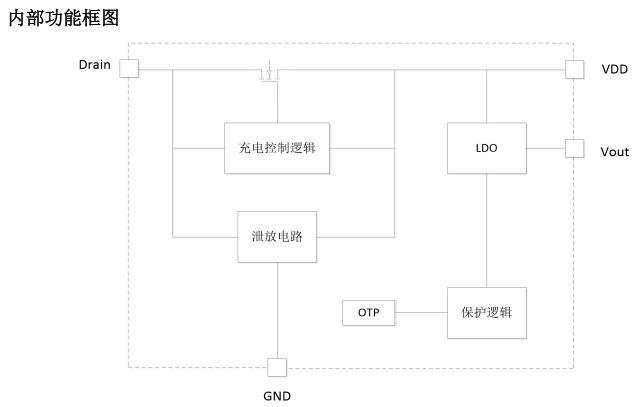

内部功能框图


芯片内部主要模块:

    650V 高压 MOSFET:承受交流输入电压,控制充电窗口
    AC 泄放电路:专利电路,自适应检测 Drain 端真实电压,确保正确开启
    充电控制逻辑:在 AC 充电窗口内控制 MOSFET 开关,对 VDD 充电
    VDD 稳压器:将 VDD 电压稳定在合适范围
    LDO 稳压器:从 VDD 产生稳定的 5V 输出
    输出电流限制:检测 LDO 输出电流,限制最大 80mA
    输出欠压保护(UVP):输出跌落 20% 时触发保护
    VDD 过压保护(OVP):VDD 超过 7.5V 时关闭功率管
    过温保护(OTP):结温超过 160°C 时关断,降至 140°C 恢复
    自恢复重启:保护触发后 640ms 自动重启


典型应用电路


SM2850P 的典型应用极其简单:



元件说明:


    R1:限流电阻,根据输入电压和所需电流选择,一般几 kΩ 到几十 kΩ
    D1:整流二极管(半波)或桥堆(全波),耐压 600V 以上
    C1:VDD 储能电容,10~47μF,耐压 16V 以上
    C2:输出滤波电容,可选,1~10μF,改善纹波

半波整流 vs 全波整流:


    半波:只需 1 颗二极管,成本低,输出电流 30mA
    全波:需桥堆或 4 颗二极管,成本高些,输出电流 50mA

工作原理


启动过程

上电后,芯片采用专利的电流控制方式对 VDD 电容快速充电。当 VDD 达到 7.3V 启动阈值时,芯片开始正常工作。全波启动时间约 150ms,半波约 180ms。

AC 充电窗口检测

由于 Drain 端对地存在寄生电容,可能导致电压虚高。芯片内部的 AC 泄放电路会自适应泄放寄生电容电荷,确保检测到真实的 AC 电压过零点,从而确定正确的充电窗口。

VDD 充电控制

在 AC 充电窗口内:

    VDD < 7V(OVP 迟滞阈值):开启内部 MOSFET,对 VDD 充电
    VDD > 7.5V(OVP 阈值):关闭 MOSFET,停止充电

在 AC 充电窗口外,MOSFET 保持关闭。

5V LDO 输出

VDD 电压经过内部 LDO 稳压器,产生固定的 5V 输出。输出电流能力:

    全波整流:最大 50mA
    半波整流:最大 30mA

保护机制

    输出电流限制:最大 80mA,防止短路或过载损坏
    输出欠压保护:输出跌落超过 20% 时,关闭 LDO,640ms 后重启
    过载保护:负载过重导致输出电压降低时触发
    过温保护:芯片温度超过 160°C 时关断,降至 140°C 恢复
    自恢复重启:所有保护触发后,640ms 自动清零重启


应用场景


    小家电控制板:电饭煲、电磁炉、电风扇等控制芯片供电
    智能开关/插座:继电器驱动、WiFi 模块供电
    传感器节点:温湿度传感器、门磁传感器等低功耗设备
    LED 指示灯驱动:小功率 LED 照明
    待机电源:替代阻容降压方案,更安全稳定
    IoT 设备:低功耗无线模块供电


总结


SM2850P 是一款非常省心的离线式线性稳压芯片,核心卖点是"无电感+极简外围"。不需要电感、不需要变压器、不需要复杂的开关电源设计,一颗芯片加几颗阻容就能从 220VAC 直接产生 5V 直流。

它的优势在于成本极低、体积小巧、电路简单,适合几十毫安级别的小功率供电。内置的 AC 泄放电路、过压保护、欠压保护、过温保护等功能让产品比传统的阻容降压方案更可靠、更安全。如需选购可以咨询店铺客服:https://detail.1688.com/offer/1048004247775.html?spm=a28888.manage-offer.0.0.26227197XAYl63
