在充电器、适配器和小功率LED驱动电源的设计中，工程师经常面临一个两难：既要保证恒压恒流的精度，又希望外围器件越少越好。华众芯微电子推出的GP8892xS系列，用一颗SOP7芯片把启动电阻、采样电阻、环路补偿甚至线损补偿都集成进去，让5W以下的电源设计变得异常简单。
GP8892xS是华众芯微推出的自供电原边反馈（PSR）控制芯片，采用电流模PWM+PFM混合控制方式，系统工作在断续模式（DCM）。它将充电器/适配器所需的大部分功能模块集成在芯片内部，外围电路极为精简。
核心特点：自供电 + 极简外围
内置启动电路，无需外接启动电阻
内置FB下偏电阻和CS采样电阻
内置环路补偿，无需外围RC补偿网络
内置功率三极管（BJT），省去外置MOSFET
输出线损补偿技术，解决长线传输压降问题
控制方式：原边反馈（PSR），无需光耦和TL431
工作模式：断续模式（DCM），PWM+PFM混合调制
待机功耗：≤75mW，满足能效标准
线损补偿：可调输出线损补偿，最大补偿比例2%
保护功能：开路、短路、过压、欠压、过温、次级肖特基短路
特殊机制：单周期最大电流关断，防止三极管过流失效
封装：SOP7
几个实用亮点：
双绕组/三绕组兼容：既可以用最简单的双绕组变压器（省辅助绕组），也可以用三绕组实现更稳定的VCC供电
恒压恒流精度高：内置高精度基准和分压网络，输出稳定性好
单周期关断保护：每个周期检测峰值电流，一旦超限立即关断功率管，避免三极管因过流损坏
次级肖特基短路保护：即使输出整流二极管短路，芯片也能自我保护

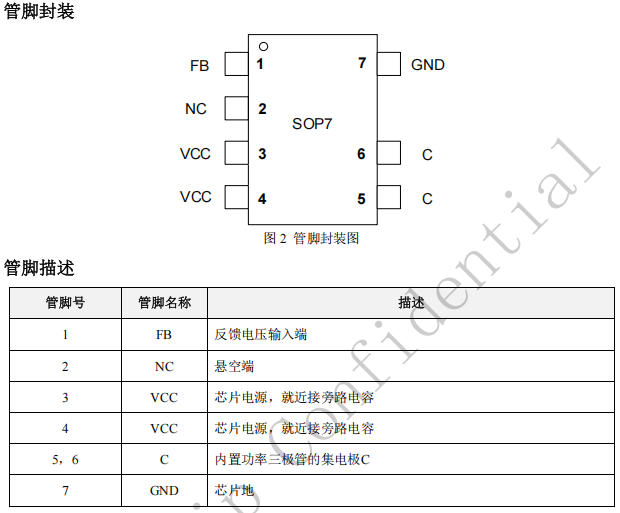

GP8892xS采用SOP7封装，管脚排列简洁：
设计提示：
VCC的两个引脚（3/4脚）在芯片内部是连通的，就近并联一个旁路电容即可
FB引脚的分压电阻要尽量靠近芯片，走线远离变压器原边绕组的动点，避免噪声干扰
C引脚（5/6脚）是功率三极管的集电极，适当增加铺铜面积有助于散热
GP8892xS支持双绕组和三绕组两种变压器结构，工程师可以根据成本和性能需求灵活选择：
三绕组应用（性能更稳）
变压器包含原边绕组、次级绕组、辅助绕组（VCC供电）
VCC由辅助绕组独立供电，稳定性最好
FB脚通过电阻连接到辅助绕组，采样电压平台
双绕组应用（成本更低）
变压器只有原边绕组和次级绕组，省掉辅助绕组
VCC通过芯片自举电路由原边绕组供电
FB脚通过电阻直接连接到原边绕组平台
两种方案的核心工作流程相同：交流输入经整流滤波后，由内置功率三极管斩波，变压器储能后通过次级整流二极管输出，芯片通过检测原边或辅助绕组的电压平台来实现恒压控制，通过逐周期峰值电流检测实现恒流控制。

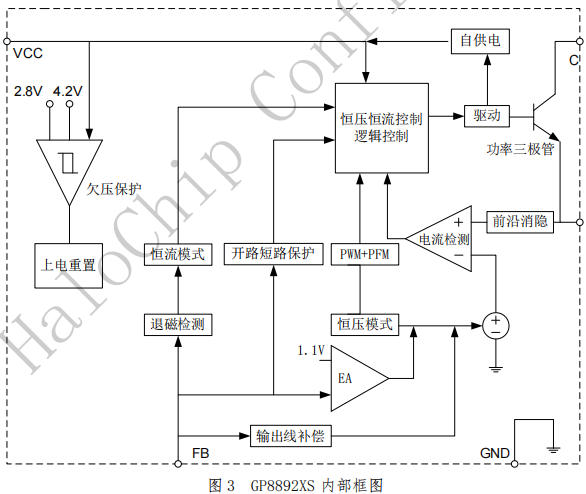

芯片内部主要功能模块包括：
自供电电路：启动时仅需1μA电流，系统上电后通过内置启动电阻给VCC电容充电，达到4.2V开启阈值后芯片开始工作；启动后由自举电路维持VCC供电
恒压恒流控制逻辑：核心控制单元，协调PWM和PFM调制
功率三极管 + 驱动：内置高压BJT，C、B耐压800V/850V，C、E耐压450V
电流检测 + 前沿消隐：逐周期检测电感峰值电流，500ns前沿消隐避免误触发
退磁检测：检测变压器退磁完成时刻，决定下次开通时机
误差放大器（EA）：1.1V内部基准，与FB采样电压比较形成闭环
输出线补偿：根据负载电流自动补偿线缆压降
多重保护：欠压保护（2.8V关断/4.2V启动）、过压保护（5.1V钳位）、过温保护（155℃关断/123℃恢复）、开路/短路保护
工作过程简述：启动阶段自供电电路给VCC充电 → 达到4.2V后芯片工作，功率三极管开始开关 → 恒压模式下EA调节占空比稳定输出电压 → 恒流模式下限制峰值电流稳定输出电流 → 退磁检测确保DCM工作 → 各种保护电路实时监控异常状态。
| 型号 | 输入范围 | 推荐功率 | 峰值电流 | 内置三极管耐压 |
|---|---|---|---|---|
| GP8892BS | 85~265VAC | 3.5W（5V/700mA） | 220mA | VCBO 800V / VCEO 450V |
| GP8892CS | 85~265VAC | 5W（5V/1000mA） | 320mA | VCBO 850V / VCEO 450V |
选型建议：
5V/0.5A以下（2.5W内）→ GP8892BS，成本更低
5V/0.7A~1A（3.5W~5W）→ GP8892CS，峰值电流更大
GP8892xS系列定位小功率隔离电源，典型应用包括：
手机/无绳电话充电器：5V/1A标准充电
PDA、MP3等便携设备适配器：小功率恒压供电
LED驱动电源：恒流特性适合LED照明
线性电源和RCC开关电源升级换代：用这颗芯片替代老旧的阻容降压或自激振荡方案
其他辅助电源：智能家居、小家电控制板供电
GP8892BS/GP8892CS是华众芯微针对5W以下充电器/适配器市场推出的高集成度原边反馈方案。它把启动电阻、采样电阻、环路补偿、功率三极管全部集成进一颗SOP7芯片，让工程师可以用最少的外围器件、最简单的双绕组变压器，快速搭建出带恒压恒流、线损补偿、多重保护的隔离电源。
