做小家电电源，最怕什么？外围器件多、EMI难调、成本高。芯茂微LP2801系列（输出电压可调），一颗芯片解决这些痛点。

LP2801是什么芯片？

LP2801是芯茂微推出的一款非隔离降压开关电源恒压控制驱动芯片，内部直接集成了一颗耐压>800V的功率三极管，采用恒压控制模式，工作在QR准谐振模式。

简单说：高压输入进来，低压稳定输出，不需要光耦、不需要TL431、不需要复杂的环路补偿，外围极其简单。

五大核心特点

第一，耐压高。 内置功率管耐压超过800V，85VAC~265VAC全电压范围都能稳定工作，电网波动也不怕。

第二，功耗低。 待机功耗小于50mW，轻松满足能效标准。启动电流仅需1μA，启动电阻可以选很大，进一步降低待机损耗。

第三，EMI好。 QR准谐振工作模式，功率管在谷底开通，开关损耗小、噪声低，EMI特性优异，过认证更省心。

第四，输出灵活。 输出电压3.3V~24V外置电阻可调，通过FB引脚的分压电阻即可设定，一颗芯片覆盖多种电压需求。

第五，保护全。 内置VCC钳位/欠压保护、输出过压保护、过温保护（150°C触发，30°C迟滞）、最长开通时间保护，可靠性高。

LP2801系列型号怎么选？

LP2801系列按输出电流能力分为多个型号，选型很简单：

LP2801A：输出≤100mA，适合指示灯、传感器等小功率场景
LP2801B：输出≤150mA，适合小家电控制板供电
LP2801C：输出≤200mA，适合智能开关、WiFi模块
LP2801D：输出≤300mA，适合小型电机驱动、风扇
LP2801E：输出≤400mA，适合稍大负载的辅助电源（已停产）
LP2801AD：DIP7封装，输出≤120mA，适合插件工艺或维修替换
封装有SOP7L、SOP8L、DIP7三种可选，贴片插件都能做。

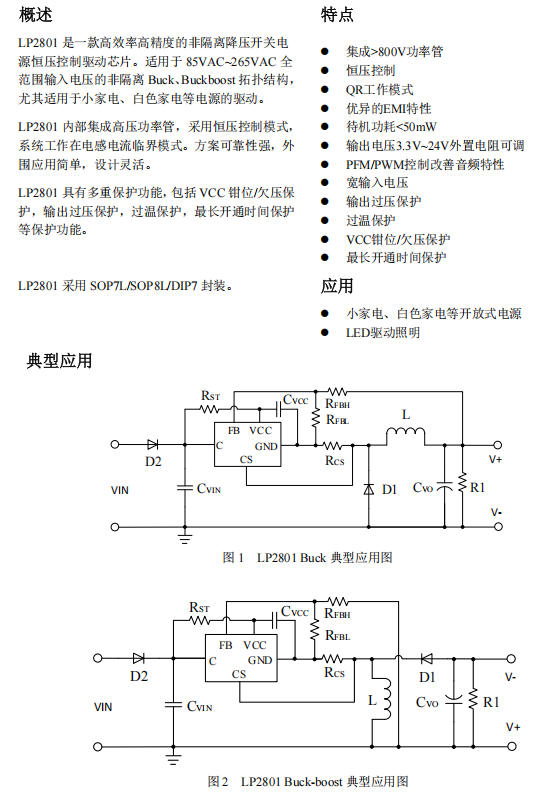

典型应用场景及应用电路图

小家电辅助电源：电饭煲、电磁炉、豆浆机控制板供电。
白色家电待机电源：空调、洗衣机、冰箱的待机模块。
LED驱动照明：小功率LED灯带、筒灯恒压驱动。
智能IoT设备：智能插座、门锁、网关等需要小体积电源的场合。

设计有多简单？

BOM极简，核心外围只需几颗元件：

一颗启动电阻RST
一颗VCC旁路电容CVCC
一颗CS采样电阻RCS
两颗FB分压电阻RFBH和RFBL
一颗储能电感L
一颗续流二极管D1
一颗输出电容CVO

芯片内部已经完成了恒压控制、QR检测、过流保护、过温保护等复杂功能，工程师只需调好分压电阻和电感感量即可，开发周期大幅缩短。

设计小贴士

CS采样电阻要靠近芯片CS和GND引脚，走线越短越好
FB分压电阻靠近FB引脚，节点远离变压器原边动点
VCC旁路电容紧靠芯片VCC和GND引脚
C引脚适当增加铺铜面积，帮助芯片散热
减小功率环路面积（变压器-功率管-母线电容、变压器-整流二极管-输出电容），EMI更优

总结

LP2801系列 = 内置800V高压功率管 + QR准谐振 + 极简外围 + 全电压输入 + 完善保护
做小家电、白色家电、LED驱动、IoT设备的辅助电源，选它省心又省钱。
