做中大功率快充，传统方案效率上不去、体积下不来、温升还偏高。芯茂微LP8841SC搭配外驱碳化硅MOS，用一颗SOT23-6小芯片，把65W~120W电源做到了效率90%+、纹波<<200mV、满载温升可控，7级能效认证不用愁。

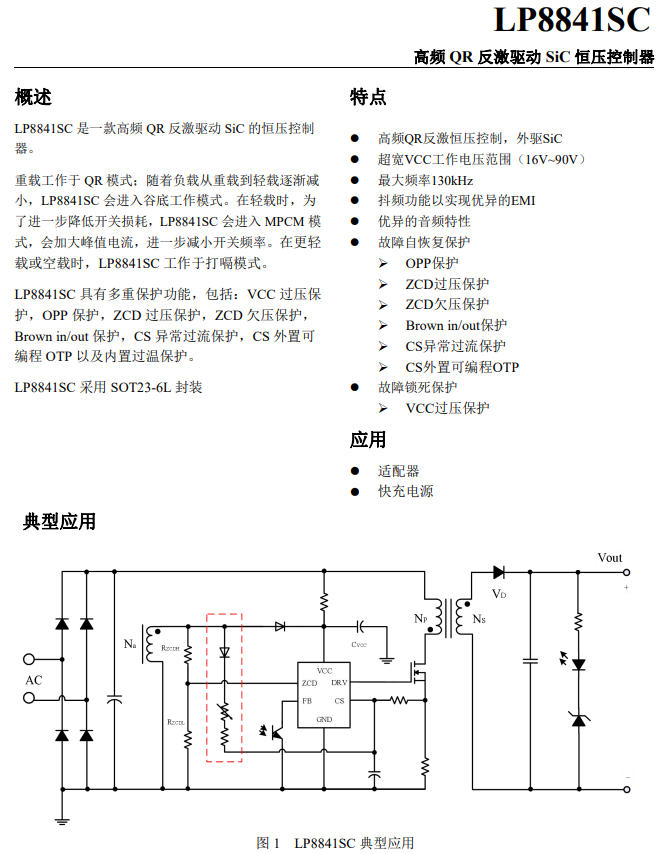

LP8841SC是芯茂微推出的高频QR反激恒压控制器，SOT23-6超小封装，外驱碳化硅功率管，不是内置MOS那种受限方案。这意味着什么？功率你做主，65W、72W、100W、120W都能覆盖，只要选对SiC MOS和变压器，功率弹性很大。
重载QR模式：谷底开通，开关损耗低，效率峰值91%以上。
中载谷底模式：自动追踪最佳谷底，平衡效率与EMI。
轻载MPCM模式：加大峰值电流、降低频率，进一步减小开关损耗。
空载打嗝模式：间歇工作，待机功耗最低54mW（90Vac）。
全程无音频噪音，轻载不啸叫，体验更好。

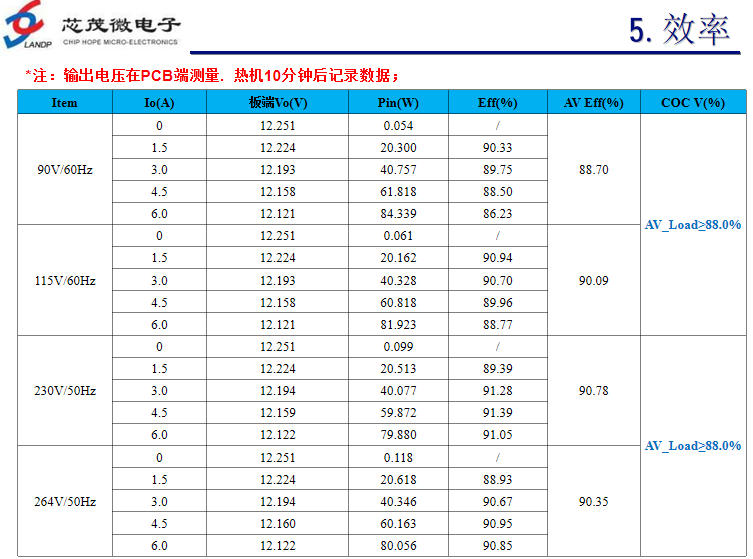

LP8841SC + LP35118N同步整流，12V6A输出，EE2011变压器：
90Vac平均效率：88.70%
115Vac平均效率：90.09%
230Vac平均效率：90.78%
264Vac平均效率：90.35%
纹波表现：230Vac满载仅98mV，90Vac满载198mV，全电压均远低于300mV限值。
动态响应：10%~90%负载跳变，输出在11.36V~12.52V之间稳定恢复。
VCC过压保护：92V触发，锁死保护
OPP过功率保护：FB电压异常时32ms延时触发
ZCD过压/欠压保护：辅助绕组检测，4个周期计数
Brown in/out：输入电压异常自动保护，启机66.5Vac，欠压57Vac
CS异常过流保护：检测次级同步短路等故障
CS外置可编程OTP：NTC热敏电阻实现外部温度监控
内置过温保护：150°C触发
抖频功能：±5%频率抖动，EMI传导辐射双过关
变压器：EE2011磁芯，PC95材质，槽宽7.8mm以上，Bmax控制在0.3T以内
原边SiC：800V/300mΩ级别，如LP300C075T1A
同步整流：LP35118N驱动+BSC0805LS双MOS并联
输入电容：100μF/450V，按2μF/W配置
输出电容：固态+电解并联，降低ESR
SOT23-6小封装，节省PCB空间
外驱SiC，功率覆盖65W~120W
效率90+，7级能效轻松过
待机<<120mW，全电压纹波优
EMI内置抖频，认证省心
多重保护，故障自恢复/锁死可选
做高密度快充、适配器、工控电源，LP8841SC全功率段碳化硅方案值得考虑。如需选购，可以咨询店铺客服：https://detail.1688.com/offer/1026140016682.html?spm=a28888.manage-offer.0.0.26227197dYLB8P
如需样机资料或技术支持，请咨询芯茂微授权一级代理商深圳三佛科技！
