ICW4008(ICW4008A/ICW4008B)5V非隔离降压恒压小家电芯片解析
类别:产品新闻 发布时间:2026-08-27 11:52:27 浏览人数:17038

ICW4008 是艾创微推出的一款非隔离降压(Buck)/升降压(Buck-boost)开关电源恒压控制芯片,采用 SOP-8 封装。它内部集成了 >800V 的高压功率三极管,固定输出 5V,无需外置 CS 采样电阻和启动电阻,外围极简,特别适合小家电、白色家电等开放式电源方案。

芯片分两个型号:

    ICW4008A:输出电流 ≤200mA(温升 ≤40℃)
    ICW4008B:输出电流 ≤400mA(温升 ≤60℃)

主要特点

集成功率管:内置 >800V 高压三极管,耐压充足
输出电压:恒压控制,固定 5V 输出
电流控制:内置峰值电流控制,无需外置 CS 电阻
启动方式:内置启动电路,无需启动电阻,启动电流仅 1µA
工作模式:CCM / DCM 自适应
控制方式:特有 PFM 控制,改善音频噪声特性
待机功耗:< 75mW
EMI:内置 ±5% 抖频,优化 EMI
保护功能:VCC 钳位/欠压、输出短路、电感过流、过温保护

管脚封装(SOP-8L)

1、3---VCC---芯片电源及反馈信号检测
2---GND---芯片地
4---NC---悬空
5、6、7、8---C---内置功率三极管集电极


设计注意:C 引脚(5~8 脚)可适当增加铺铜面积,帮助芯片散热。

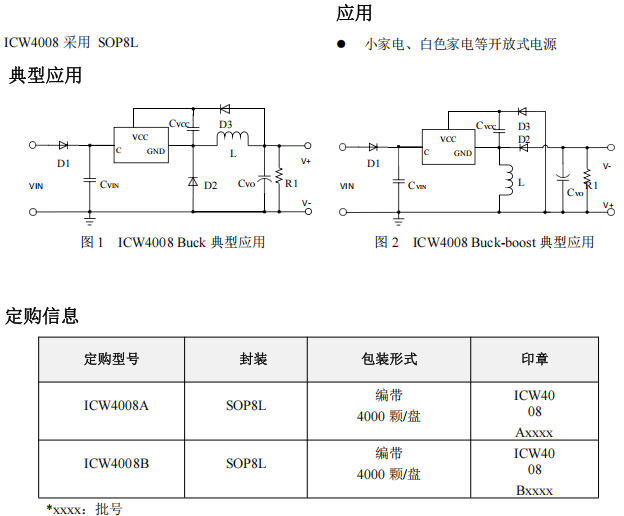

典型应用电路


ICW4008 支持两种常见拓扑:

1. Buck 降压(最常用)


输入经整流滤波后接 C 引脚,电感 L 和续流二极管 D2 构成降压主回路,VCC 通过 D3 自供电,输出端给 VCC 电容充电的同时提供 5V 负载。



2. Buck-boost 升降压


适用于需要负电压输出或输入输出极性反转的场合,电感接法略有不同。
Buck 设计参考值(5V/200mA):

    电感 L:1mH
    整流管 D1 / 反馈管 D3:M7
    续流二极管 D2:ES1J
    VCC 电容 CVCC:1µF/10V(紧贴 VCC/GND 引脚)
    输出电容 CVO:>220µF/10V
    输入电容 CVIN:>4.4µF/400V
    假负载 R1:1kΩ

内部结构与工作原理


内部框图核心模块


    高压功率三极管:C 引脚接集电极,内部驱动直接控制开关
    VCC 钳位与欠压保护:启动阈值约 4.4V,欠压关断约 2.4V,钳位约 5.8V
    误差放大器(EA):VCC 同时作为反馈脚,与内部 1.1V 基准比较
    电流检测 + 前沿消隐:300ns LEB,防止开关尖峰误触发
    频率调制 & 逻辑控制:实现 PFM 多模式切换
    软启动 & 短路保护:上电后逐步建立输出,防止冲击

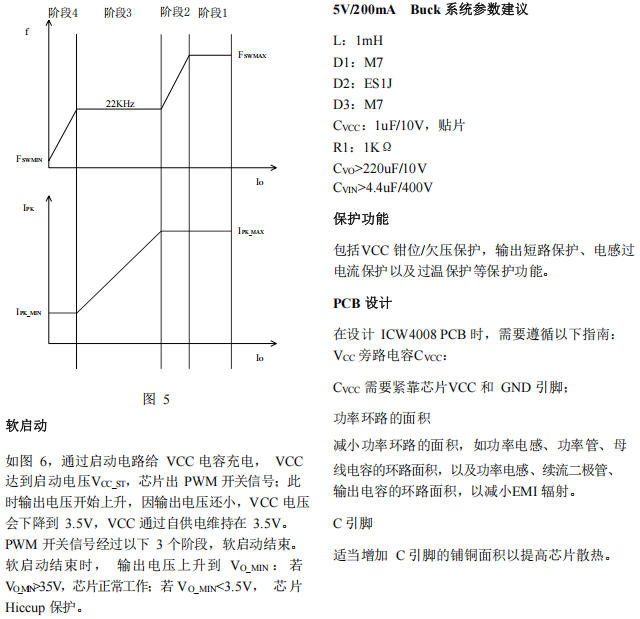

PFM 四阶段工作


ICW4008 采用特有的 PFM(脉冲频率调制)控制,随负载变化分为四个阶段:


阶段峰值电流开关频率负载状态
1IPK_MAX(最大)FswMAX(最大,约 45kHz)重载
2IPK_MAX从 FswMAX 降至 22kHz中载
3从 IPK_MAX 降至 IPK_MIN固定 22kHz轻载
4IPK_MIN(最小)从 22kHz 降至 FswMIN空载


    ICW4008A:IPK_MAX=380mA,IPK_MIN=120mA,FswMIN=2kHz
    ICW4008B:IPK_MAX=900mA,IPK_MIN=250mA,FswMIN=1kHz

这样设计的优点是:重载高效、轻载降频降流、空载噪声极低。


软启动过程


上电后内部启动电路给 VCC 电容充电,当 VCC 达到 4.4V 左右芯片开始工作。此时输出电压尚低,VCC 由内部供电维持在约 3.5V,PWM 经历三个阶段逐步展开:

    前 20 个周期,周期约 160µs(低频)
    接下来 108 个周期,周期约 60µs
    再 256 个周期,周期从 60µs 逐步缩短到 22µs

软启动结束后,若输出电压 >3.5V,芯片进入正常闭环恒压;若仍 <3.5V,则触发 Hiccup(打嗝)保护。

应用工作范围


参数ICW4008AICW4008B
输入电压85VAC ~ 265VAC85VAC ~ 265VAC
输出电压5V5V
最大输出电流200mA400mA
温升限制ΔT ≤ 40℃ΔT ≤ 60℃
最大峰值电流380mA900mA
电感过流保护600mA1250mA
最大导通时间18µs18µs
最大占空比70%70%


保护功能

保护类型---触发条件---动作
VCC 欠压---VCC < 2.4V---芯片关断,重新启动
VCC 钳位---VCC > 5.8V---内部钳位,限制电压
输出短路---Vo < 3.5V 持续 16ms---Hiccup 打嗝保护
电感过流---连续 8 个周期超过阈值---关断保护
过温保护---结温 > 150℃---自动关断,降温后恢复

PCB 设计要点


    VCC 退耦电容:1µF 陶瓷电容必须紧贴 VCC 和 GND 引脚放置。
    减小功率环路面积:功率电感、续流二极管、输出电容的回路面积越小越好,降低 EMI。
    C 引脚散热:5~8 脚可适当铺铜,帮助内置功率管散热。
    输入电容:按 >4.4µF/400V 选取,保证整流后电压稳定。


总结


ICW4008 是一款"极简外围"的非隔离 5V 恒压芯片。它把高压功率管、启动电路、电流检测、环路控制全部集成到一颗 SOP-8 里,外围只需几个二极管、一个电感、几颗电容就能工作。对于小家电控制板、白色家电辅助电源这类对成本敏感、空间受限、又需要 5V 供电的场景,ICW4008A/B 是非常省心的选择——尤其是 ICW4008B,400mA 的带载能力足以覆盖绝大多数小功率应用。
