做隔离电源同步整流，最怕什么？工作模式受限、CCM关断延迟、激磁振荡误触发。芯茂微LP20R100S把这些痛点全解决了——100V耐压、全模式兼容、专利开关技术，一颗SOP8芯片搞定。

LP20R100S是什么芯片？

LP20R100S是芯茂微推出的高性能副边同步整流控制芯片，SOP8封装，内置100V耐压功率MOS，导通电阻仅17mΩ。应用功率范围‌：约 18W 至 40W。

核心定位：隔离型充电器、适配器的同步整流，支持反激和正激两种拓扑。

四大核心优势

第一，全模式兼容。 支持DCM、BCM、QR、CCM四种工作模式，不像有些芯片只能做DCM。这意味着无论你的电源是轻载断续还是重载连续，LP20R100S都能稳定工作。

第二，专利开关技术。 两个关键点：

• 检测漏极电压的下降阈值和下降速率，准确判断开通时机，避免激磁振荡误触发

• 设置第一/第二关断阈值+最小死区时间，CCM条件下也能精准关断，避免纯电压判定造成的延迟损耗




第三，无需辅助绕组。 集成VCC供电技术，直接从D脚取电给VCC供电，不需要额外的辅助绕组供电电路。芯片正常工作时，工作电流仍通过D脚供电，VCC不会欠压。

第四，关断速度快。 快速比较器响应时间仅10ns，总关断延迟25~33ns，驱动下降时间10ns，CCM效率损失极小。

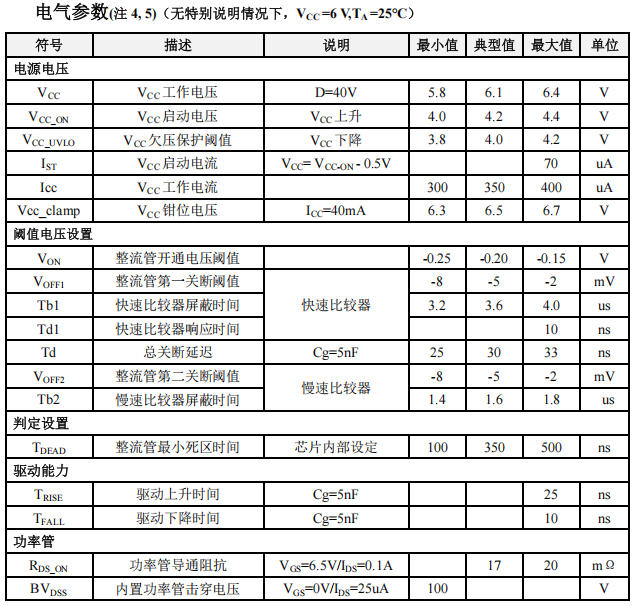

关键参数

• 功率管耐压：100V

• 导通电阻：17mΩ（VGS=6.5V）

• 启动电压：4.2V

• 欠压保护：4.0V

• 开通阈值：-0.2V

• 关断阈值：-5mV

• 最小死区时间：100~500ns

• 驱动上升/下降时间：25ns/10ns

• 工作电压范围：5.8V ~ 6.4V
• 供电电流：典型值 350μA

保护功能

• VCC欠压保护（4.0V触发）

• VCC过压钳位（6.5V）

• 启动前驱动脚防误导通

• 最小死区时间保护

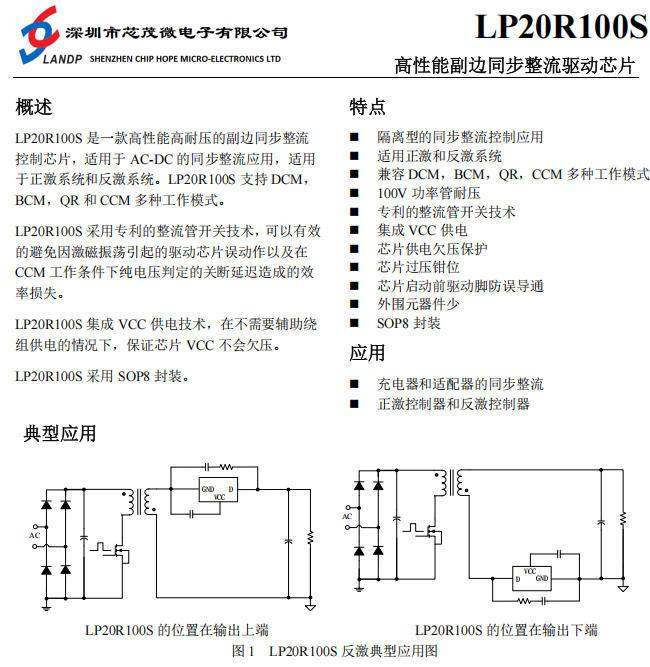

典型应用

LP20R100S可以放在输出上端或下端，灵活适配不同电路需求：

• 反激系统：替代次级肖特基二极管，效率提升3%~5%

• 正激系统：配合输出电感实现同步整流

• 充电器、适配器、正激/反激控制器

设计小贴士

• 主功率回路走线短粗，减小环路面积

• VCC旁路电容紧靠芯片VCC和GND管脚

• D引脚适当增大铺铜面积，帮助散热

• 利用内置MOS体二极管实现启动时的输出电容充电




LP20R100S = 100V耐压 + 17mΩ超低导通电阻 + 全模式兼容 + 专利开关技术 + 无需辅助绕组

• DCM/BCM/QR/CCM全支持，不限工作模式

• 专利开通/关断技术，避免误触发和延迟损耗

• 集成VCC供电，省掉辅助绕组电路

• 关断延迟仅25~33ns，CCM效率不损失

• SOP8封装，外围极简，布板简单

• 18W~40W功率
