S713XS 是晶丰明源推出的一款原边反馈（PSR）恒压恒流控制芯片，采用 SOP-7 封装。它最大的特点是无需光耦和 TL431，仅凭原边绕组和辅助绕组的反馈就能实现高精度的恒压恒流输出，非常适合手机充电器、小功率适配器和各类辅助电源。

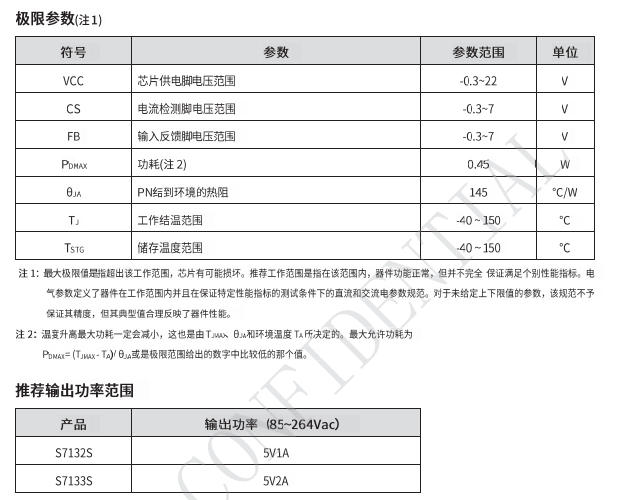

系列包含两个型号：
S7132S：推荐 5V/1A（约 5W）
S7133S：推荐 5V/2A（约 10W）
控制方式---原边反馈（PSR），省掉光耦 + TL431
拓扑结构---隔离反激（Flyback），工作于断续模式（DCM）
内置功率管---S7132S 耐压 850V，S7133S 耐压 750V
控制模式---重载 PFM；轻/中载同时降频降峰值电流，抑制音频噪声
启动电流---仅 2µA，启动电阻可以选得很大，降低待机损耗
线损补偿---内置输出导线压降补偿，改善负载调整率
保护功能---输出开路/短路、VCC 欠压/过压、过温保护
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | VCC | 芯片供电脚 |
| 2 | FB | 反馈电压输入，接辅助绕组分压 |
| 3 | NC | 悬空 |
| 4 | CS | 电流采样，接源极采样电阻到地 |
| 5、6 | C | 内置功率三极管集电极 |
| 7 | GND | 芯片地 |
散热提示：C 引脚（5、6 脚）适当增加铺铜面积，可帮助内置功率管散热。
S713XS 的典型应用是隔离反激架构：
交流输入经整流滤波后接到变压器原边。
芯片的 C 脚（5、6）驱动内置三极管，控制原边绕组通断。
辅助绕组一路通过二极管给 VCC 供电，另一路经电阻分压后给 FB 脚做电压反馈。
CS 脚通过一颗小阻值电阻检测原边电流，实现逐周期限流和恒流控制。
副边整流滤波后得到稳定的直流输出。
这种方案外围非常简洁，省掉了传统副边反馈需要的光耦、TL431 及相关的阻容元件，BOM 成本和 PCB 面积都能明显减少。

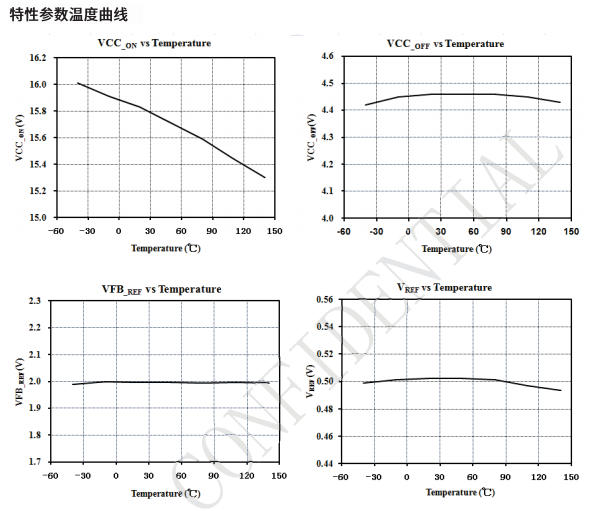

恒压控制
芯片在功率管关断后，采样辅助绕组在续流期间的电压平台（约 2/3 续流时间点），与内部 2V 基准比较，调节开关周期来维持输出电压稳定。输出电压由 FB 分压电阻和变压器匝比决定。
恒流控制
芯片逐周期检测原边峰值电流（CS 阈值约 500mV）。在恒流模式下，输出电流与峰值电流、变压器匝比相关，公式简化为：
峰值电流：Ipk ≈ 0.5V / Rcs
输出恒流：Io ≈ 0.25 × Ipk × (原边匝数 / 副边匝数)
线损补偿
芯片内部会根据负载大小，从 FB 脚流出一路补偿电流，在分压电阻上产生与负载电流成正比的偏置电压，自动补偿输出导线引起的压降，让负载端的实际电压更稳定。
VCC 电容：尽量靠近 VCC 和 GND 引脚，容量要足够支撑从启动到辅助绕组供电之间的能量需求。
FB 分压电阻：靠近 FB 引脚放置，走线远离变压器原边动点，避免开关干扰。
CS 采样地：采样电阻到芯片 GND 的走线要短，且与小信号地单点汇合到母线电容地端。
功率环路：变压器原边、内置功率管、母线电容的环路面积尽量小；副边整流二极管、输出电容的环路同样要紧凑，降低 EMI。
工作频率：建议设计在 40~55kHz 范围，便于电感量和效率的平衡。
S713XS 是一款"省料、省空间"的小功率隔离电源芯片。原边反馈架构让它在 5~10W 的充电器/适配器应用中，直接省去了光耦和 TL431 两颗核心器件，同时保持了不错的恒压恒流精度。内置的线损补偿和完善的保护功能，也让终端产品的用户体验和可靠性都有保障。
