今天我们要介绍一颗在电子圈"资历很深"的小芯片——HN78L05。别看它只有指甲盖大小，江湖地位可不低。如果你是电子爱好者，或者正在玩单片机，这篇文章一定对你有帮助。

HN78L05 是干什么的？

一句话概括：它是一颗 5V 三端正稳压器。我们的电子世界很"挑食"，绝大多数芯片和模块，比如 51 单片机、STC 单片机、各种传感器，都需要标准的 5V 电压才能正常工作。但现实中的电源五花八门：9V 电池、12V 适配器、24V 工业电源……电压五花八门不说，还带着各种噪声和波动。

HN78L05 的作用，就是把这些"参差不齐"的电压，变成干净、稳定、标准的 5V。

打个比方，它就像一位"电压管家"：不管你家水电压怎么波动，它保证送到房间的每一度电都是平稳安全的。

为什么选择 78 系列？

说到 78 系列，那真是电子界的"常青树"。从上世纪七八十年代问世到现在，几十年过去了，全世界的工程师和爱好者还在用。为什么？

因为它足够简单，也足够可靠。

你不需要懂复杂的电路理论，也不需要算一大堆参数，接上三根线，它就是一颗标准的 5V 电源。对新手来说，这就是最友好的入门方案。

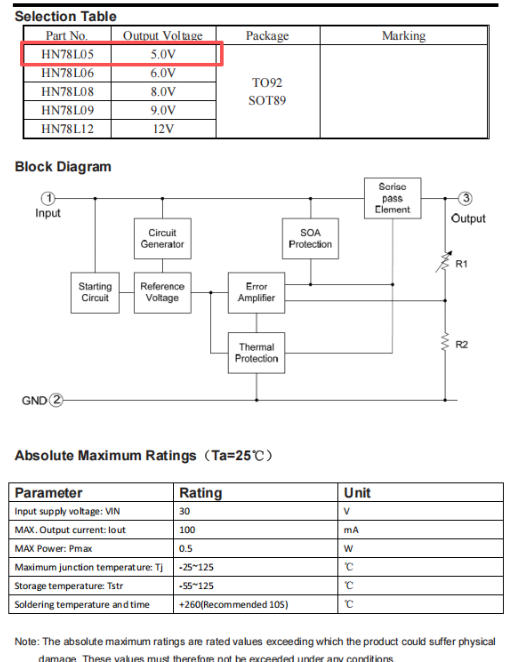

78LXX 系列里的"L"，代表 Low current（小电流）。后缀 XX 代表输出电压，比如 05 就是 5V，08 就是 8V，12 就是 12V。同系列的 78L06、78L08、78L09、78L12 用法一模一样，只是输出电压不同，学会一颗，等于学会一串。

HN78L05这颗芯片的几个"绝活"

1. 自带三大保护，用着特别安心

这是 78 系列最让人放心的地方。芯片内部集成了：

过热保护：温度太高了，它会自动降额保护自己，不会烧掉；

短路保护：输出不小心短路了，它会限制电流；

输出晶体管安全工作区保护：电压压差大的时候，自动限制电流，防止损坏。对于新手来说，最痛苦的莫过于"接错线烧芯片"。用 HN78L05，这种风险大大降低了。

2. 外围元件极少

很多芯片需要一堆外围电阻电容才能工作，而 HN78L05 只需要两个电容：

输入端接 0.33μF

输出端接 0.1μF

这两个电容一般在模块板上都已经集成好了，可以说"零外围设计"。

3. 输出精度够高

官方标称输出电压精度 ±5%，也就是 4.75V~5.25V 之间。对于绝大多数数字电路来说，完全够用。

4. 纹波抑制能力强

它的纹波抑制比典型值达到 80dB（120Hz 条件下），意思是输入电压上的交流纹波，经过它之后被压得几乎看不见。输出电压非常干净，适合做前级稳压。

怎么用？

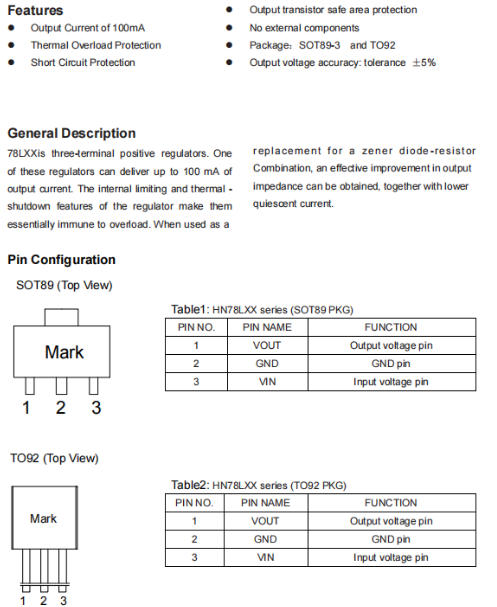

三个引脚，简单到不能再简单：

1 脚（VOUT）：稳压后的 5V 输出
2 脚（GND）：接地
3 脚（VIN）：接输入电源记得输入电压要比输出高至少 2V（也就是建议 7V 以上输入），这是 78L 系列的硬性要求。

适合用在哪？单片机最小系统的 5V 供电、各种传感器模块供电、从 9V 电池降压给 Arduino 供电、替换稳压二极管……只要是小电流、需要 5V 的场合，它都能胜任。

HN78L05还能这么玩？

恒流源电路： 把 HN78L05 的 GND 脚通过电阻接地，就能得到一个恒流输出电路，用来驱动 LED 非常方便。

可调升压电路： 通过外接电阻分压网络，可以让 GND 脚"浮"起来，从而实现高于 5V 的输出电压，公式如下：

Vo = 5V + (5V/R1 + IQ) × R2

这个玩法属于进阶内容，感兴趣的朋友可以深入研究。

78L05 vs 7805，怎么选？

很多人纠结选 78L05 还是 7805。区别很简单：

78L05：100mA 小电流，功耗低、体积小，适合传感器、单片机这类小负载；

7805：1A~1.5A 大电流，能带动电机、舵机，但发热和静态功耗都大。

原则就是：够用就好，电流小选 L，电流大选标准版。

总结

一句话概括HN78L05：小身材、低功耗、自带保护、不用外围、直接用。

✅ 三引脚设计，接线零门槛

✅ 内置三大保护，不怕烧

✅ 外围仅需两个电容

✅ 输出稳定干净，精度 ±5%

✅ 静态电流小，适合电池应用
