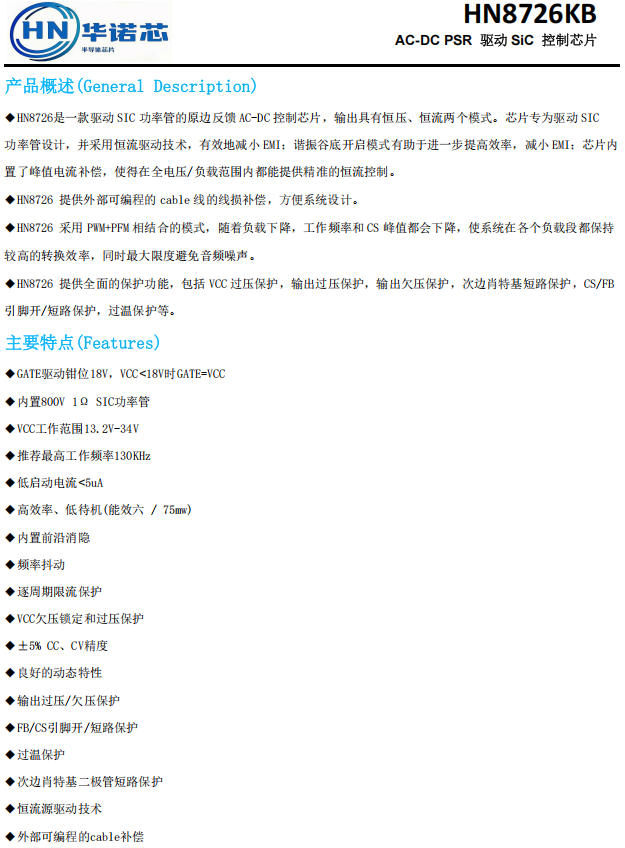

HN8726KB 是华诺芯（HIN）推出的一款 AC-DC 原边反馈（PSR）控制芯片，专门用来驱动 SiC（碳化硅）功率管。输出支持恒压（CV）、恒流（CC）两种模式，最大可做 36W 以内的充电器、适配器。

它最大的特点和同类 PSR 芯片一样：不用光耦（PC817）和 TL431，输出电压和电流的调节全部在初级侧完成，次级侧只需要一个二极管和一个电容，BOM 成本大幅降低。

为什么用碳化硅（SiC）是亮点？

这颗芯片内部集成了 800V / 1Ω 的 SiC 功率管，相比传统的硅 MOSFET：

耐压更高（800V），面对雷击浪涌、电网波动余量更足
导通阻抗只有 1Ω，导通损耗小，效率更高
结温能力强，可靠性更好

同时芯片采用恒流源驱动技术：驱动电流先小后大，把 SiC 管开通时的 dv/dt 压下来，有效改善 EMI，这是 SiC 器件最难搞的痛点，这颗芯片从驱动方式上做了优化。

引脚定义（SOP-8 封装）

引脚---名称---功能
1---VCC---芯片供电
2---GND---地
3---FB---输出电压反馈脚（接辅助绕组分压电阻）
4---CS---电流采样脚（接采样电阻）
5~8---SW---内置 SiC 功率管漏极（并在一起使用）

外围只有 6 个引脚，电路非常简单。

主要特点

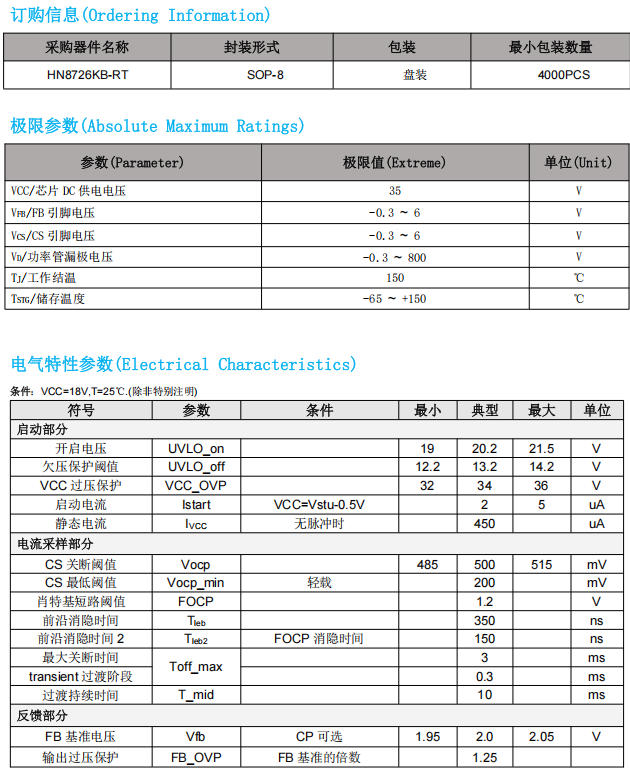

内置 800V/1Ω SiC 功率管，GATE 驱动钳位 18V
VCC 工作范围 13.2~34V，启动电流 <5μA
推荐最高工作频率 130kHz
PWM+PFM 混合控制：负载下降时频率和峰值电流同时下降，全负载段高效率，还能避免音频噪声
恒压恒流精度 ±5%
谐振谷底开启，进一步提效率、降 EMI
待机功耗低至 75mW，满足能效六级标准
内置线电压补偿，90~264VAC 全电压范围恒流精度一致
外部可编程线损（Cable）补偿，大电流输出也能稳住电压

保护功能一览

这颗芯片保护做得相当全：

VCC 过压保护（34V 触发，自动重启）
输出过压保护（FB 超过基准 1.25 倍，连续 6 个周期触发）
输出欠压保护（FB 低于基准 50%/40%，64ms 触发）
次边肖特基短路保护（CS 峰值超过 1.2V 连续 7 个周期触发）——输出整流二极管短路这种硬故障也能防
FB/CS 引脚开短路保护（含 CS 短路专判逻辑）
逐周期限流 + 350ns 前沿消隐
过温保护（150℃ 关断，120℃ 恢复）

典型应用电路

典型应用非常简单：

• 初级：AC 输入 → 整流桥 → 滤波电容 → 变压器初级 → SW 脚；VCC 通过启动电阻供电，正常工作时由辅助绕组供电；FB 接 R1/R2 分压检测辅助绕组电压；CS 串采样电阻到地
• 次级：变压器次级 → 肖特基二极管 → 输出电容，就这三个元件

整个方案一颗芯片 + 一个变压器 + 整流桥 + 少量阻容，就是一套完整的隔离电源。

适用场景

36W 以内的快充充电器（5V/3A、9V/3A、12V/2.5A 等）
笔记本、显示器适配器
小家电电源
需要高耐压、高可靠性的工业辅助电源

总结

HN8726KB 的方案思路很清晰：用原边反馈干掉光耦和 TL431，用内置 800V SiC 管替代外置功率管，用恒流源驱动解决 SiC 的 EMI 难题。外围元件少、保护齐全、全电压恒流精度好，做 36W 以内的隔离电源，是一颗"省事省钱"的芯片。如需选购欢迎咨询店铺客服：https://detail.1688.com/offer/1089581670724.html?spm=a28888.manage-offer.0.0.26227197tz4bGt
