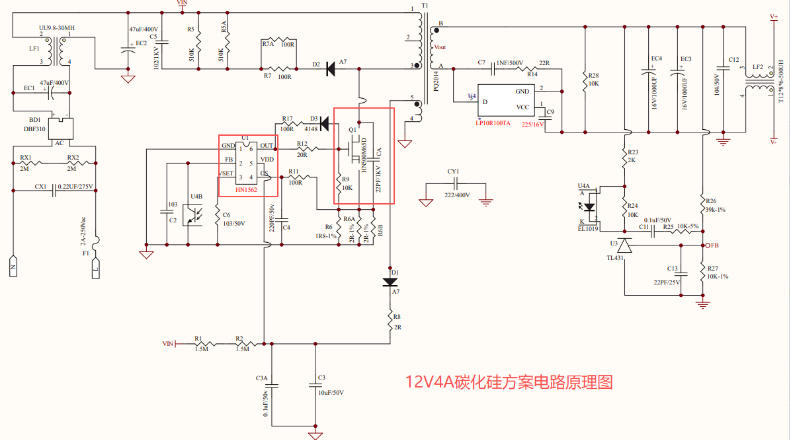

过认证48W碳化硅芯片方案主芯片：HN1562+HN500M65D
输出规格：12V4A/24V2A
特点：效率高、过认证、成本低

方案架构：SOT23-6驱动 + TO-252碳化硅MOS

HN1562是华诺芯的电流模式PWM控制器，SOT23-6小封装，专门适配驱动碳化硅MOS管。它最大的特点是内置原边恒流控制技术，DCM/CCM两种模式都能做恒流，配光耦做SSR隔离方案，恒压精度±1%，恒流精度±5%。

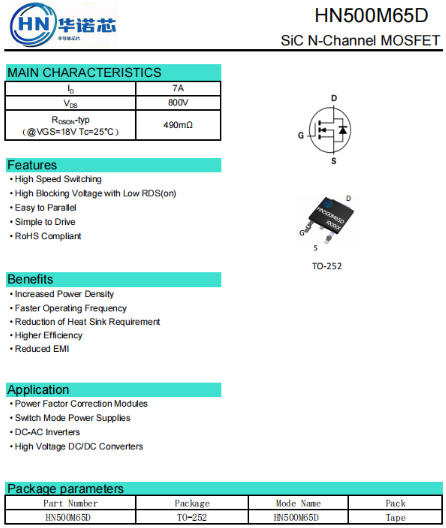

HN500M65D是800V/7A的碳化硅MOSFET，TO-252封装，Rdson仅490mΩ，175℃结温满额工作，开关速度飞快。

一个小封装控制器+一颗贴片碳化硅MOS，48W功率段轻松拿捏。

主芯片HN1562特点

1. 恒压恒流双模式，CC脚一键切换
CC脚接10-47nF电容 → 恒流恒压模式（充电器、LED电源神器） CC脚悬空 → 纯恒压模式 芯片自动识别，一颗料覆盖两种应用。

2. 待机功耗低于75mW
轻载间歇模式+绿色降频模式，空载打嗝工作，轻松满足能效标准，开关频率不进音频范围，没有异音烦恼。

3. 固定130KHz，无频抖设计
无需外围定频元件，PCB布局更简洁，配合软驱动技术，EMI好处理。

4. 保护满配，全部自恢复
VDD欠压锁定、VDD过压保护、逐周期限流、过载保护、短路保护、过温保护、CS开路保护——方案过认证，保护一项不能少。

为什么用碳化硅MOS？

48W功率段用超结MOS也能做，但碳化硅的优势是实打实的：

🔹 800V耐压，反激尖峰余量充足，吸收电路可以简化
🔹 开关损耗低，130KHz高频下效率优势明显
🔹 结温175℃，高温环境不降额
🔹 体二极管反向恢复快，可靠性更高

而且随着碳化硅产能爬坡、良率提升，单管碳化硅MOS的价格一直在降，预计最终会比超结还便宜——现在上碳化硅方案，正是成本和性能的平衡点。

变压器规格

12V4A版本：PQ2014磁芯（PC44），4-1脚电感量400μH，气隙0.1~0.4mm，漏感小于5%

24V2A版本：同样PQ2014平台，4-1脚电感量420μH，骨架、绕法、安规要求完全一致

同一个磁芯平台、同一套生产工艺，只是匝数和线径微调——做双电压产品线的客户，变压器开模费都省了。

典型应用

✅ 12V4A/24V2A适配器
✅ 电机驱动电源
✅ 恒流恒压充电器
✅ LED驱动电源
✅ 开放式开关电源
