在LED照明领域，驱动电源的设计至关重要，它直接影响到LED的发光效率和使用寿命。本文将详细介绍一款基于LP3668B芯片的5W LED驱动电源方案。LP3668B是一款高性能的双绕组原边反馈控制芯片，集成了内置三极管，适用于12W以下的隔离方案。

LP3668B芯片特点

    集成BJT：LP3668B内置的三极管适用于12W以下的隔离方案，简化了电路设计。
    双绕组变压器方案：优化系统成本，省去了变压器的辅助绕组。
    极低待机功耗：满足六级能效要求。
    谷底开通机制：提升系统效率。
    专利电流驱动：降低温升。
    随机抖频：改善EMI性能。
    高精度恒压恒流控制：保证LED稳定工作。
    输出线损补偿技术：提高输出电压调整率。

LP3668B电路设计

输入与输出

    输入电源：100~240VAC/50Hz。
    输出电源：5VDC/1.0A~1.5A。

电路组成

    整流滤波：输入交流电经过整流桥整流成脉动直流电，再通过滤波电容滤波成平滑直流电。
    变压器：双绕组变压器，原边反馈控制芯片通过检测变压器原边的电流和电压实现恒流和恒压功能。
    反馈电路：通过设定FB的分压电阻实现恒压功能，同时内置输出线缆补偿功能。
    保护功能：包括VCC钳位/欠压保护，FB电阻开短路保护，输出短路保护，过温保护等。

电路图

电路图展示了LP3668B的典型应用，包括AC输入、Vout输出、VCC供电、FB反馈和GND接地。

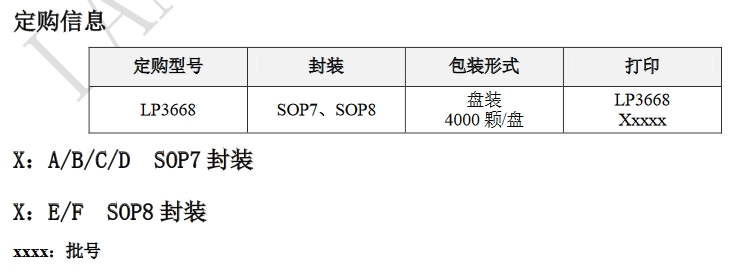

LP3668B技术参数

    电源电压：VCC启动电压4.1V，欠压保护阈值3.0V，钳位电压5.1V。
    恒流控制：电流检测阈值700mV，前沿消隐时间450ns。
    工作频率：推荐最大频率60KHz，最小工作频率50Hz。
    内置功率三极管：LP3668B的C、B电压850V，饱和电流0.4A。

LP3668B应用场景

    便携式设备：手机、无绳电话、PDA、MP3等适配器、充电器。
    LED驱动电源：适用于各种LED照明设备。
    电源升级换代：线性电源和RCC开关电源的升级换代。

结论

LP3668B内置三极管的5W LED驱动电源方案以其高效率、低成本和简化的外围电路设计，成为LED照明领域的理想选择。通过精确的恒压恒流控制和全面的保护功能，确保了LED的稳定和高效工作。此方案不仅适用于便携式设备的适配器和充电器，也是LED驱动电源设计的优选方案。
