在现代电子设备中，充电器作为必不可少的配件之一，其性能和效率直接影响到设备的充电速度和使用寿命。LP3669A是一款专为5V 500mA输出设计的电源芯片，以其高效、稳定和集成度高的特点，在充电器方案中占据重要地位。本文将深入探讨LP3669A电源芯片的优势以及基于该芯片的电路方案设计。

LP3669A电源芯片优势

高性能隔离型适配器和充电器的自供电原边反馈控制芯片：LP3669A能够通过检测变压器原边的电流和电压实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431、光电耦合器以及辅助绕组供电。

极低的待机功耗，满足六级能效：LP3669A的极低待机功耗使其满足当前对能效要求极高的市场标准。

谷底开通机制，提升系统效率：采用谷底导通技术，提升恒压效率，降低能耗。

专利的电流驱动，降低温升：特有的电流驱动技术有助于降低芯片在工作时的温度，提高可靠性。

特有随机抖频，改善EMI：LP3669A采用特有的随机抖频技术，优化EMI特性，减少电磁干扰。

高精度的恒压恒流控制：LP3669A能够实现高精度的恒压恒流控制，保证充电器的输出稳定。

特有的输出线损补偿技术：通过设定FB上的电阻值来调节输出线缆补偿值，有效补偿输出电流在输出线上的损耗压降。

LP3669A充电器方案实物图

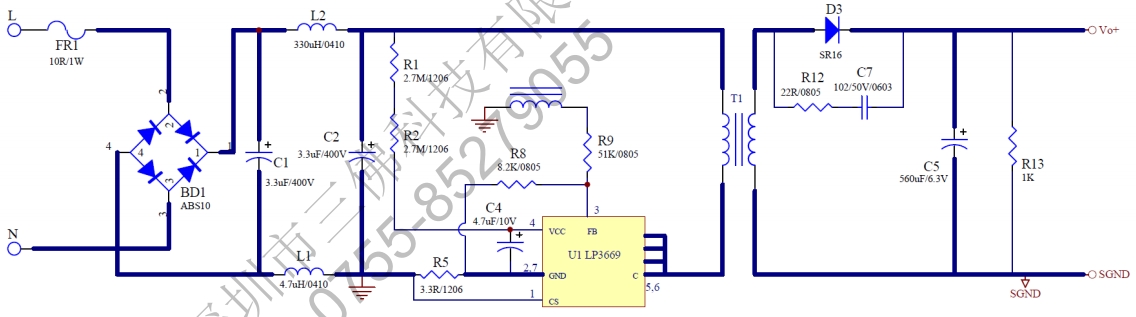

基于LP3669A的5V 500mA充电器电路方案

电路设计：LP3669A适用于双绕组原边反馈控制，系统工作于断续模式，适用于充电器和适配器以及其他辅助类电源。LP3669A采用特有的输出线损补偿技术，可以有效的补偿输出电流在输出线上的损耗压降；恒压时，采用谷底导通技术，提升恒压效率。

恒流控制与输出电流设置：LP3669A逐周期检测电感的峰值电流，通过设定外部的限流电阻和变压器原副边匝比来实现恒流输出功能。输出电流计算方法为：IO=14×IPPK×NPNSIO=41×IPPK×NSNP，其中，NPNP 是变压器主级的匝数，NSNS 是变压器次级的匝数，IPPKIPPK 是主级侧的峰值电流。

恒压控制与输出电压设置：LP3669A通过分压电阻采样反激电压，电阻分压后得到的电压与内部基准比较形成闭环后，来恒定输出电压VoVo。VO=1.2×(RFBL+RFBH)RFBL×NS×NPVO=RFBL1.2×(RFBL+RFBH)×NS×NP，其中，RFBLRFBL 是FB下拉电阻，RFBHRFBH 是FB上拉电阻。

保护功能：LP3669A集成了多种保护功能，包括VCC钳位/欠压保护，输出短路保护，过温保护等，确保充电器在各种异常情况下的安全运行。

结论

LP3669A电源芯片以其高效、稳定和集成度高的特点，成为5V 500mA输出充电器方案的理想选择。通过深入理解LP3669A的优势和电路方案设计，工程师可以设计出性能优异、安全可靠的充电器产品，满足市场对高效能充电器的需求。
