在当前电子市场中，对于5W充电器适配器的需求日益增长，尤其是在移动设备和小型电子设备的充电领域。LP3773CH是一款专为5W以下隔离方案设计的自供电PSR控制芯片，以其高度集成和低成本的特点，成为充电器适配器设计的理想选择。本文将详细介绍LP3773CH的技术规格、特点以及如何实现5W充电器适配器的低成本方案。

LP3773CH技术规格

LP3773CH是一款高度集成的隔离型适配器和充电器的自供电PSR控制芯片，其主要技术规格包括：

    固定原边峰值电流：通过变压器原副边匝比来设置输出恒流点。
    输出恒压点设置：通过设定一个FB电阻来设置输出恒压点。
    内置启动电路：外围不需要启动电阻，简化了设计。
    内置FB下偏电阻：固定峰值电流来实现取消限流电阻。
    自供电方式：取消辅助绕组VCC供电二极管，进一步降低成本。
    输入线电压补偿功能：优化输出电流的一致性。
    固定输出线缆补偿：进行输出电压补偿，节约外围线材。
    多种保护功能：包括VCC钳位/欠压保护，输出短路保护，过温保护等。
    封装：采用SOP7L封装。

LP3773CH管脚封装图如下

LP3773CH特点

LP3773CH的特点在于其高度集成和简化设计，具体包括：

    集成BJT：适用于5W以下隔离方案。
    双绕组变压器方案：优化系统成本。
    待机功耗75mW：低功耗设计，符合能效标准。
    专利电流驱动：降低温升，提高效率。
    高精度FB下偏电阻：恒压精度高。
    固定峰值电流：恒流精度高。
    输出线损补偿技术：提高输出电压的稳定性。
    输出短路保护功能：增强电路的安全性。
    VCC欠压保护功能：保护电路免受过压损害。
    过温保护：防止因过热导致的损坏。

低成本方案实现

LP3773CH实现5W充电器适配器的低成本方案主要体现在以下几个方面：

    简化外围设计：LP3773CH内置了多种功能，减少了外部组件的需求，从而降低了材料成本和组装成本。
    高集成度：集成BJT和多种保护功能，减少了外部MOSFET和保护电路的需求。
    自供电技术：取消了辅助绕组VCC供电二极管，进一步降低了成本。
    低待机功耗：符合最新的能效标准，减少了能源消耗，降低了长期使用成本。

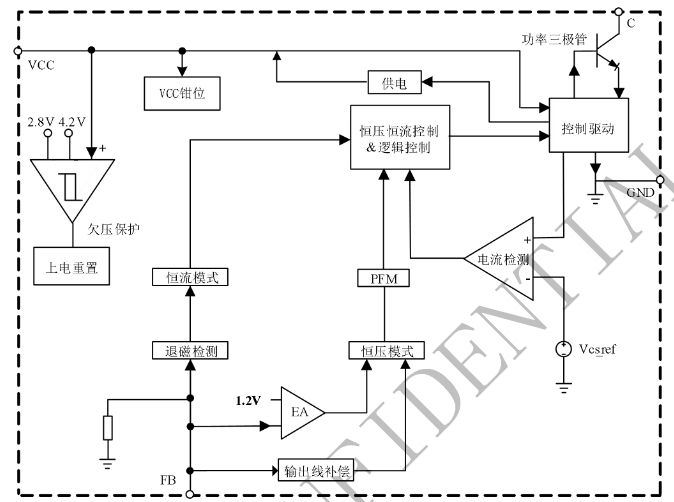

LP3773CH电路图

结论

LP3773CH以其高度集成、低功耗和多种保护功能，为5W充电器适配器提供了一个低成本、高效率的解决方案。通过简化设计和减少外部组件，LP3773CH不仅降低了初次投入成本，也减少了长期使用中的能耗，是充电器适配器设计的理想选择。
