在充电器和适配器的设计中，选择合适的电源管理芯片对于确保设备的性能和可靠性至关重要。LP10R100S是一款高性能的副边同步整流驱动芯片，它可以作为SC7615的替代品，在24W以内的应用中表现出色，特别是在SOP8封装中。

LP10R100S概述

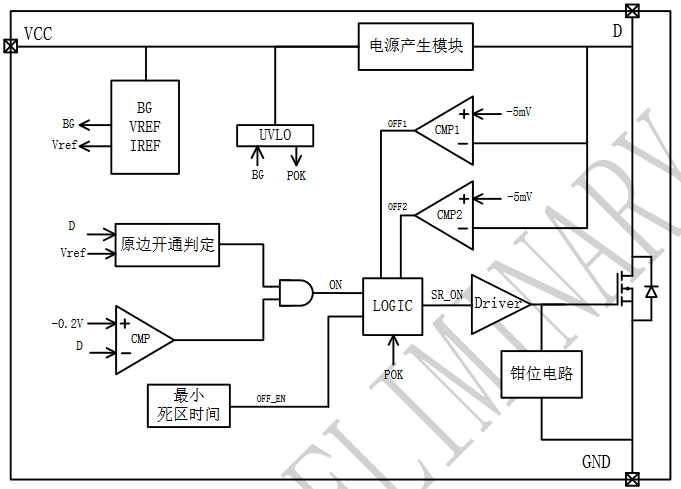

LP10R100S是由芯茂微电子推出的一款适用于AC-DC同步整流应用的芯片，特别适用于正激和反激系统。这款芯片支持多种工作模式，包括DCM（断续导通模式）、BCM（边界导通模式）、QR（准谐振模式）和CCM（连续导通模式）。LP10R100S内部框架图如下：

为什么选择LP10R100S？

高性能特性

    高耐压：LP10R100S能够承受高达100V的功率管耐压，这为高功率应用提供了保障。
    专利整流管开关技术：这种技术可以有效避免因激磁振荡引起的驱动芯片误动作，以及在CCM工作条件下纯电压判定的关断延迟，从而减少效率损失。
    集成VCC供电技术：无需辅助绕组供电，保证芯片VCC不会欠压，简化了电路设计。

应用优势

    充电器和适配器的同步整流：LP10R100S特别适合用于充电器和适配器的同步整流应用，提供了高效率和高可靠性。
    正激控制器和反激控制器：适用于需要这两种控制方式的电源设计。

    LP10R100S典型应用：

保护功能

LP10R100S集成了VCC欠压保护、过压钳位以及驱动脚去干扰技术，这些保护功能增强了芯片的稳定性和耐用性。

封装和设计

LP10R100S采用SOP8封装，这种封装方式有助于在紧凑的空间内实现高功率密度设计。在PCB设计时，需要遵循一些指南，如主功率回路走线要短粗，VCC旁路电容紧靠芯片VCC管脚和GND管脚，以及D引脚的铺铜面积适当大些以提高芯片散热。

结论

LP10R100S以其高性能、高耐压和多种工作模式的支持，成为了SC7615在24W以内SOP8充电器和适配器应用中的一个理想替代品。它的专利技术、集成供电和保护功能，使其成为一个在现代电源设计中不可或缺的选择。通过选择LP10R100S，设计师可以确保他们的产品在效率、可靠性和成本效益方面具有竞争力。
