在现代电子设计中，开关电源控制器扮演着至关重要的角色。FT8493KA 是一款高性能的 PWM 控制器，广泛应用于隔离反激电压变换器。本文将详细介绍 FT8493KA 的管脚图和典型应用电路，帮助工程师更好地理解和应用这款芯片。

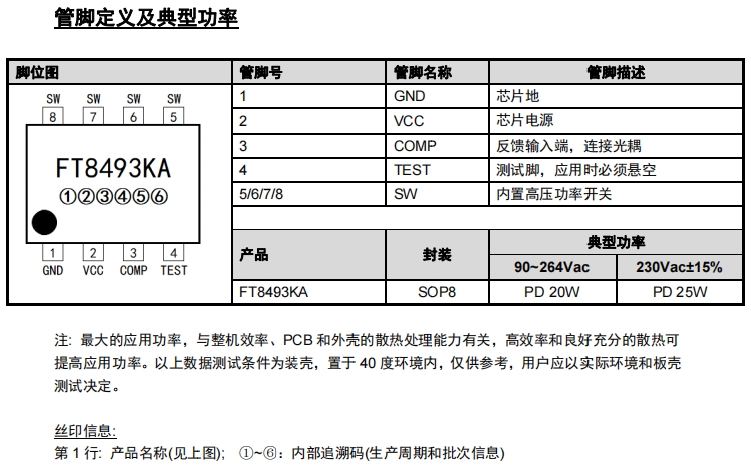

FT8493KA管脚图

FT8493KA 采用 SOP8 封装，具有以下管脚定义：

    GND - 芯片地，连接到电源地。
    VCC - 芯片电源，提供芯片工作电压。
    COMP - 反馈输入端，连接光耦或其他反馈元件。
    TEST - 测试脚，应用时必须悬空。
    SW - 高压功率开关，连接到外部的功率开关管。
    5/6/7/8 - 内部集成的 Rcs 电阻，用于改善 EMI 性能。
    OZ - 内部 OTP（一次性可编程存储器），用于存储保护和校准数据。

FT8493KA典型应用电路

电路组成

FT8493KA 的典型应用电路包括以下几个关键部分：

    输入电容：用于平滑输入电压，减少纹波。
    光耦：用于反馈输出电压，确保输出稳定。
    功率开关管：负责控制电源的开关，实现能量的转换。
    反馈网络：包括电阻和电容，用于设定输出电压和反馈信号。

电路连接

    输入电容：连接在 VCC 和 GND 之间，用于平滑电源。
    光耦：连接在 COMP 脚和 GND 之间，用于反馈输出电压。
    功率开关管：连接在 SW 脚和外部电路之间，控制电源开关。
    反馈网络：由电阻和电容组成，连接在 COMP 脚和输出电压之间。

电路布局

在 PCB 布局时，需要注意以下几点：

    走线宽度：根据电流大小调整走线宽度，确保电路的可靠性。
    地线布局：合理布局地线，减少环路面积，降低 EMI。
    热管理：确保功率开关管和芯片有良好的散热条件。

FT8493KA应用场景

FT8493KA 适用于多种电源转换场景，包括但不限于：

    PD 充电器：提供快速充电功能。
    电池充电器：适用于多种电池充电需求。
    适配器电源：用于各种适配器电源的设计。

结论

FT8493KA 是一款功能强大、集成度高的 PWM 控制器，适用于多种电源转换应用。通过理解其管脚图和典型应用电路，工程师可以更有效地设计和实现高性能的电源解决方案。在设计过程中，合理的电路布局和热管理是确保电路稳定工作的关键。
