在电源设计领域，三脚电源芯片因其简洁的电路设计和高效的性能而受到青睐。AP8003作为一款典型的三脚电源芯片，被广泛应用于小功率非隔离开关电源。本文将深入探讨AP8003的工作原理、特性以及其在电路设计中的应用。

AP8003芯片特性

AP8003是一款集成了PFM控制器及500V高可靠性MOSFET的非隔离交直流转换芯片。它具备以下特性：

    内置500V高压启动：实现系统快速启动和超低待机功能。
    智能化保护功能：包括过载保护（OLP）、过温保护（OTP）、欠压保护（UVLO）。
    优异的EMI特性：通过降频调制技术改善电磁干扰。
    固定输出电压：适用于多种架构，如Buck、Buck-Boost、Flyback等。

引脚功能

AP8003采用SOT23-5L或TO-92封装，其引脚功能如下：

    VDD：芯片电源脚。
    GND：地。
    SW：高压MOSFET漏极脚，用于开关电源的开关控制。

典型应用电路

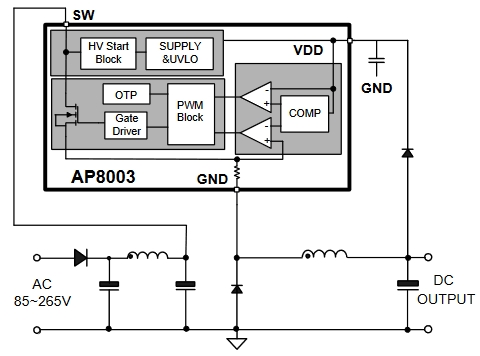

AP8003的典型应用电路包括以下几个关键部分：

    输入整流与滤波：通过整流桥和滤波电容，将交流电转换为直流电。
    芯片供电：VDD引脚连接到直流电源，为芯片提供工作电压。
    开关控制：SW引脚连接到变压器的初级侧，控制MOSFET的开关状态，实现电压转换。
    输出整流与滤波：通过二极管和滤波电容，将变换后的电压整流并滤波，得到稳定的输出电压。

设计考虑

在设计基于AP8003的电源电路时，需要考虑以下几个方面：

    输入电压范围：确保电路能够适应AP8003的工作电压范围。
    输出功率：根据负载需求，选择合适的外围元件，以满足输出功率要求。
    保护功能：利用AP8003的内置保护功能，提高电路的可靠性。
    EMI控制：通过合理的电路布局和元件选择，降低电磁干扰。

结论

AP8003三脚电源芯片以其高效的性能和简洁的设计，成为小功率电源转换应用的理想选择。通过深入了解其工作原理和特性，工程师可以设计出既稳定又高效的电源解决方案。随着电子设备对电源效率和体积要求的不断提高，AP8003及其同类产品将在电源设计领域发挥更大的作用。
