在现代电子设备中，电源管理芯片扮演着至关重要的角色，它们负责确保设备稳定、高效地运行。FT8393M-RT是一款由辉芒微电子（Fremont Micro Devices）设计的高性能电源管理芯片，特别适用于恒流/恒压（CC/CV）应用。本文将详细介绍FT8393M-RT的技术规格和典型应用图。
FT8393M-RT是一款反激控制器，它通过消除光耦合器和TL431，简化了CC/CV充电器的设计。这款芯片工作在准谐振模式和自适应PFM（脉冲频率调制）控制下，为AC/DC电源应用提供了高平均效率。
高效率：FT8393M-RT在准谐振模式下工作，提供了高效率的电源转换。
快速动态响应：自适应PFM控制确保了快速的动态负载响应。
低待机功率：设计满足DoE VI和CoC Tier 2的要求，具有超低的待机功率。
内置保护功能：包括开路保护和过温保护，消除了外部保护电路的需求。
优化的电容负载启动性能：提供了卓越的电容负载启动性能。
内置电缆和线路补偿：简化了设计并提高了系统的稳定性。

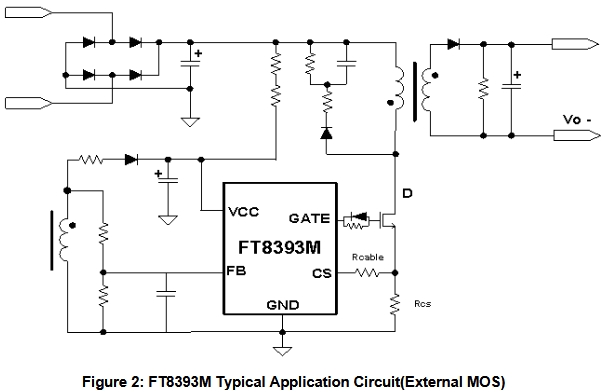

FT8393M-RT的典型应用图展示了如何将这款芯片集成到电源管理系统中。应用图通常包括以下几个关键部分：
输入电源：连接到芯片的VCC引脚，为芯片提供工作电压。
输出电源：通过芯片的OUT引脚提供稳定的输出电压。
反馈控制：FB引脚用于监测输出电压，并通过反馈控制调节输出稳定性。
驱动电路：驱动MOSFET或其他开关器件，实现电源的开关控制。
保护电路：包括过温保护和开路保护，确保系统在异常情况下的安全。
FT8393M-RT是一款高性能的电源管理芯片，适用于需要高效率和高稳定性的电源应用。其内置的保护功能和优化的电容负载启动性能，使其在电源设计中具有显著优势。通过典型的应用图，设计工程师可以更容易地将这款芯片集成到他们的电源管理系统中，实现高效、可靠的电源供应。
